DN40 là phi bao nhiêu | Quan trọng trong thiết kế và thi công

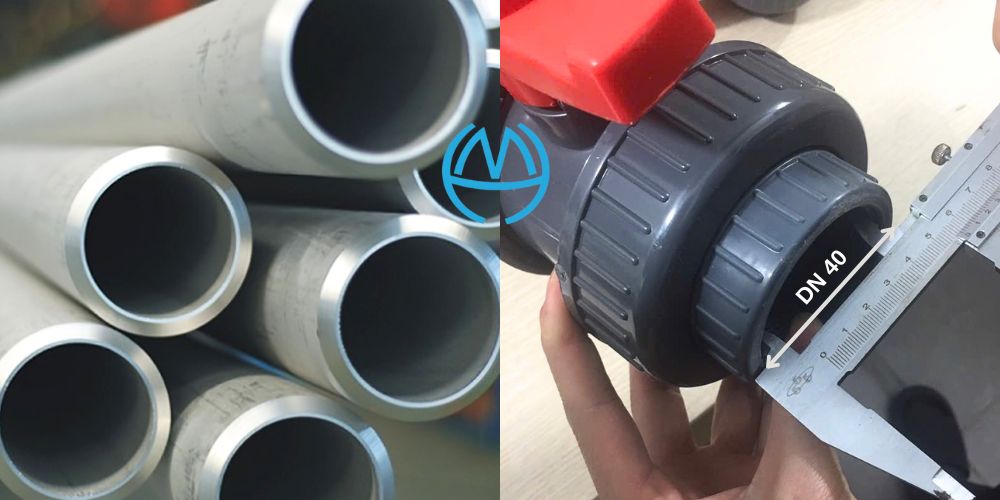

Nhiều người khi được hỏi DN40 là phi bao nhiêu, lập tức trả lời phi bằng 48mm hoặc có người nói 50mm, có người lại cho rằng đó là 40mm. Là các chuyên gia đường ống và phụ kiện, đặc biệt trong vai trò nhà cung cấp, chúng tôi chỉ trả lời khi người hỏi nói rõ về vật liệu và tiêu chuẩn. Vì sao lại như vậy, hãy đọc bài viết dưới đây

1. Khái niệm DN40 là gì

Khái niệm DN40 xuất phát từ khái niệm DN nói chung trong các tiêu chuẩn ống sử dụng hệ mét, như ISO – JIS – KS,… Theo đó DN là viết tắt của “Diameter Nominal”, hay còn gọi là đường kính danh nghĩa.

Đây là một hệ thống phân loại kích cỡ đường ống mà không cần đề cập đến kích thước chính xác của đường kính thực tế, mà chỉ đưa ra một giá trị gần đúng để người sử dụng dễ dàng phân biệt và lựa chọn. Và DN40 là kích cỡ danh nghĩa 40 hay còn gọi là 40A (A là hệ mét)

2. DN40 là phi bao nhiêu

Phi trong trường hợp này là đường kính ngoài của ống, bởi phi là phiên dịch ra tiếng Việt của kí hiệu Ø với ý nghĩa đường kính. Nhiều người cho rằng DN40 là phi 48mm, nhưng cũng có người lại cho rằng DN40 là 40mm

Chúng ta chỉ biết kết quả trên là đúng hoặc sai khi biết vật liệu và tiêu chuẩn của ống

3. Phi của DN40 phụ thuộc vào những yếu tố nào

Chúng ta không thể trả lời DN40 là phi bao nhiêu nếu không biết vật liệu ống và tiêu chuẩn áp dụng.

3.1 Vật liệu làm ống

Các vật liệu khác nhau như thép, nhựa PVC, hoặc đồng có thể ảnh hưởng đến đường kính ngoài của ống. Ví dụ, ống thép thường có đường kính ngoài lớn hơn so với ống nhựa với cùng một giá trị DN.

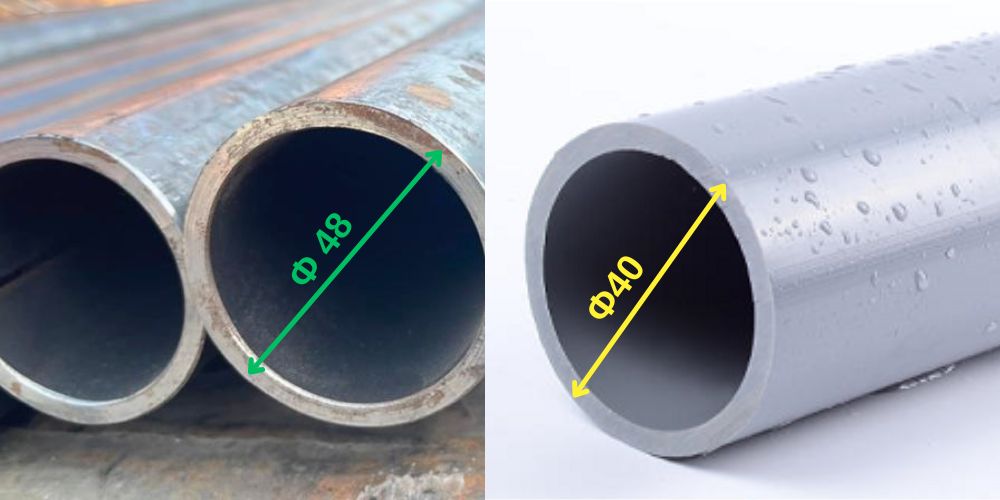

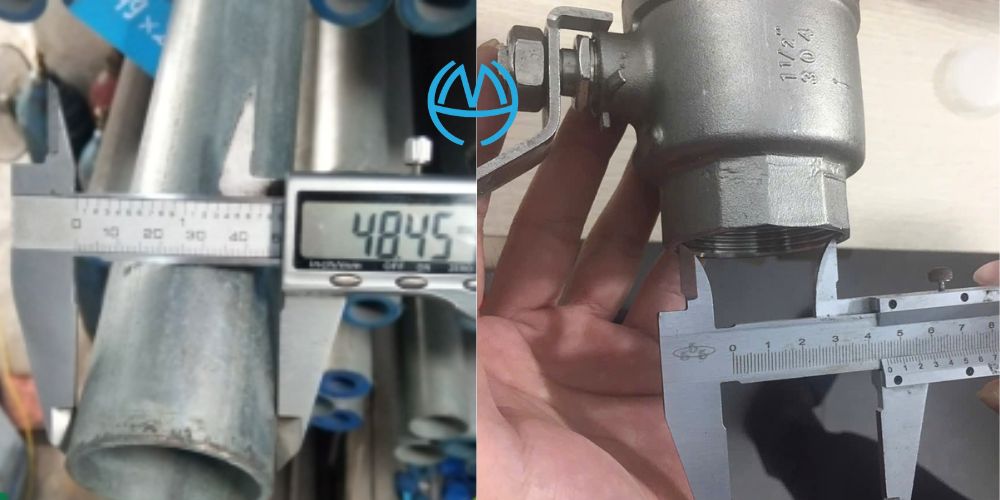

• Với kích thước ống thép thì DN40 là phi 48mm
• Với kích thước ống nhựa thì phụ thuộc vào tiêu chuẩn mà khác nhau. Ví dụ, ống nhựa theo tiêu chuẩn BS và ISO thì DN40 là phi 40mm, nhưng các tiêu chuẩn khác thì không phải như vậy

3.2 Tiêu chuẩn sản xuất

Các nhà sản xuất khác nhau có thể áp dụng những tiêu chuẩn kỹ thuật khác nhau, điều này cũng có thể ảnh hưởng đến đường kính ngoài thực tế của ống.

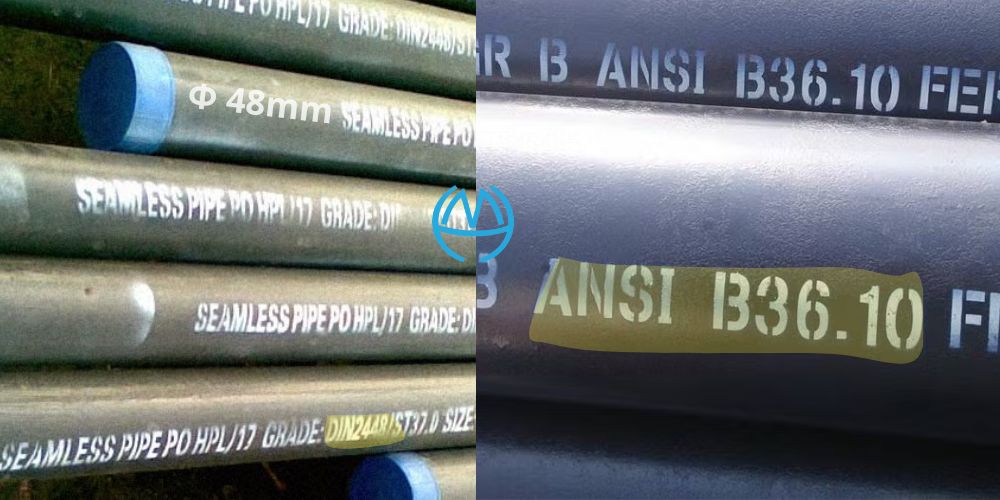

Với ống thép: Các tiêu chuẩn khác nhau cho các phi đường kính ngoài khác nhau không đáng kể, cụ thể như dưới đây

• DN40 theo ISO 3183: Phi ngoài 48,3mm.
• DN40 theo DIN 2448: Phi ngoài 48,3mm.
• DN40 theo ANSI B36.10: Phi ngoài 48,3mm (tùy thuộc vào lớp ống SCH).
• DN40 theo JIS G3452: Phi ngoài 48,6mm.
• DN40 theo ASTM A53: Phi ngoài 48,3mm.

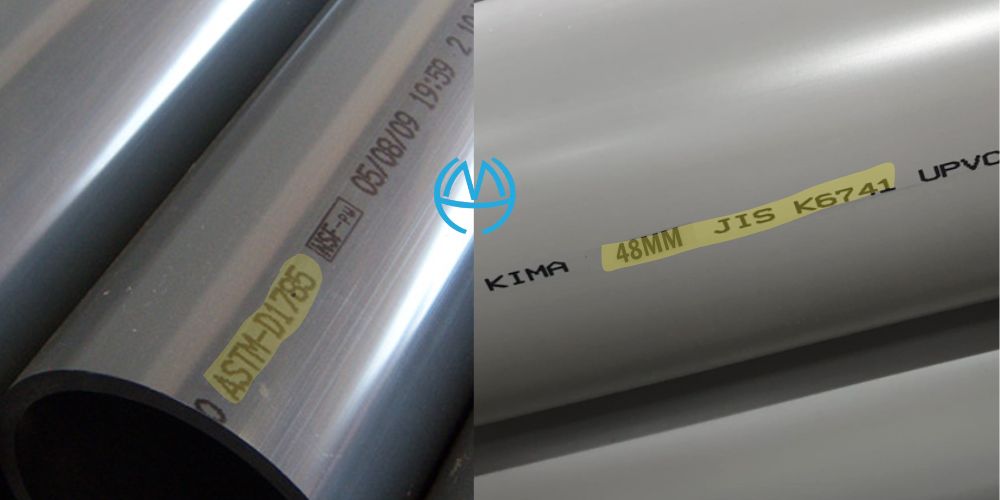

Với ống nhựa: Các tiêu chuẩn khác nhau cho các phi đường kính ngoài khác nhau lớn

• ISO 1452 (Ống nhựa PVC): Phi ngoài 40mm
• BS 3505 (Ống nhựa PVC): Phi ngoài 40mm
• ASTM D1785 (Ống nhựa PVC): Phi ngoài 50,8mm
• JIS K6741 (Ống nhựa PVC): Phi ngoài 50mm
• DIN 8062 (Ống nhựa PE và PVC): Phi ngoài 50mm

3. Ai là người sử dụng khái niệm DN40

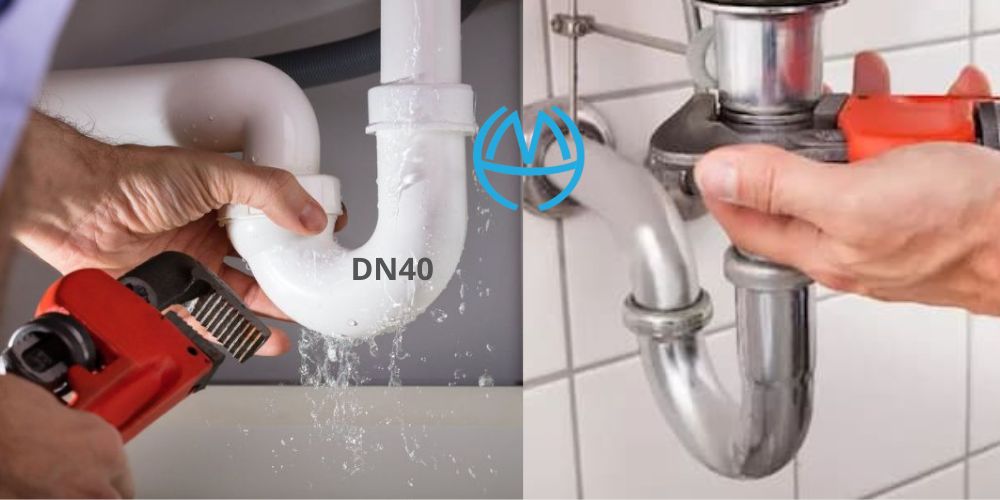

Khái niệm DN40 chủ yếu được sử dụng bởi các kỹ sư, nhà thiết kế hệ thống đường ống và các nhà cung cấp vật liệu. Trong các ngành công nghiệp như cấp thoát nước, xử lý nước thải, hệ thống khí, dầu khí và các ngành công nghiệp chế biến, việc lựa chọn và sử dụng đúng kích cỡ DN40 là cực kỳ quan trọng.

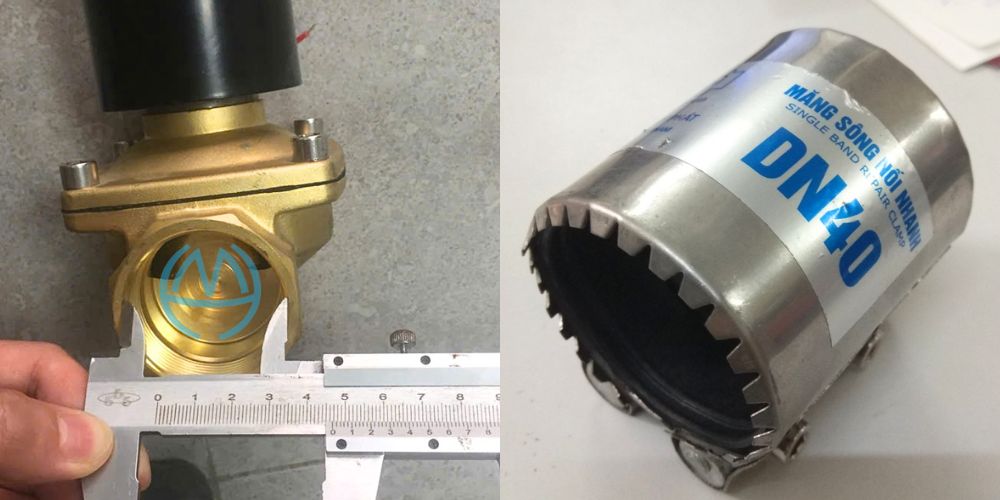

Ngoài ra, các công ty sản xuất và phân phối ống, van, phụ kiện đường ống cũng sử dụng tiêu chuẩn DN để phân loại và cung cấp sản phẩm phù hợp với yêu cầu của khách hàng. Việc hiểu rõ DN40 là phi bao nhiêu giúp các chuyên gia dễ dàng lựa chọn các phụ kiện như cút, nối, van với đúng kích cỡ, tránh các sai sót trong quá trình thi công.

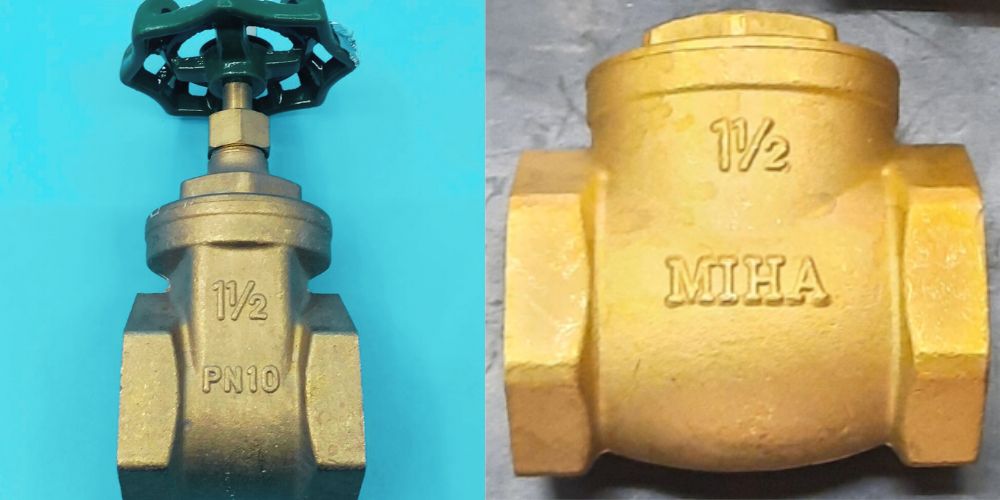

Là đại lý van vòi Minh Hòa, chúng tôi cung cấp nhiều chủng loại van Minh Hòa và đồng hồ nước Minh Hòa, cũng như phụ kiện đường ống liên quan đến DN40. Chúng tôi hiểu rõ tầm quan trọng của những kiến thức chuyên môn này

5. Không hiểu DN40 là phi bao nhiêu có ảnh hưởng gì

Có những ảnh hưởng không hề nhỏ nếu chúng ta không hiểu rõ DN40 là phi bao nhiêu, dưới đây là một số thiệt hại và phiền toái khi hiểu nhầm khái niệm và kích thước phi

• Không thể lắp vừa ống và các phụ kiện nối ống > Phải thay đổi hoặc mua lại hàng hóa
• Việc tính toán trọng lượng, lưu lượng và kể cả giá đỡ đường ống và phụ kiện đều sai
