Van cầu DN50 – Hiểu đúng chọn cho hệ dân dụng hay công nghiệp

Van cầu DN50 là kích thước được sử dụng rất nhiều, nhưng cũng là kích thước dễ chọn sai nhất nếu không xác định đúng vị trí lắp đặt. Bài viết này sẽ giúp bạn hiểu rõ ứng dụng của van cầu DN50 theo từng vị trí lắp đặt cụ thể, tránh nhầm lẫn và tối ưu hiệu quả vận hành lâu dài

1. Van cầu DN50 là gì

Van cầu DN50 là loại van cầu có đường kính danh nghĩa DN50, tương đương 2 inch (phi 60 theo cách gọi ngoài công trường). Van hoạt động theo nguyên lý đóng – mở bằng đĩa van ép vuông góc với dòng chảy, cho phép kiểm soát lưu lượng tốt và độ kín cao. Đặc trưng của van cầu DN50 là kích thước trung bình không quá nhỏ cũng không quá lớn, vì vậy van này được sử dụng trong cả hệ thống dân dụng mở rộng lẫn các nhánh công nghiệp phụ trợ

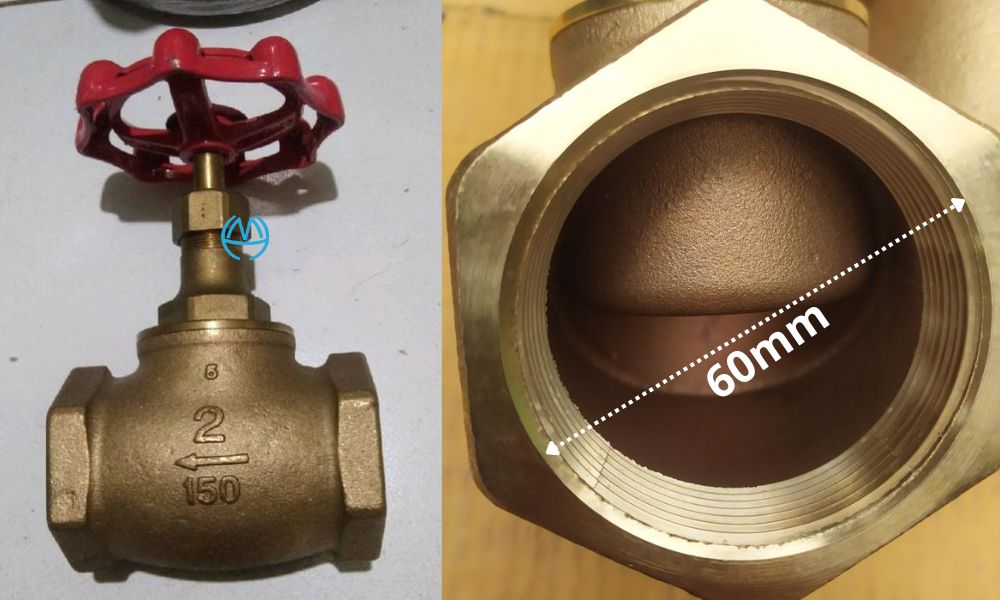

van cầu dn50 là gì

Để tránh nhầm lẫn giữa DN, inch và kích thước ống thực tế khi lắp đặt, người dùng có thể tham khảo thêm bài viết DN50 là phi bao nhiêu

2. Van cầu DN50 nối ống phi bao nhiêu

Khi đi vào lắp đặt thực tế, câu hỏi quan trọng hơn không phải là tên gọi, mà là van cầu DN50 sẽ nối với ống phi bao nhiêu

  • Với hệ ống thép, gang, inox: Van cầu DN50 được thiết kế để lắp cho ống DN50, có đường kính ngoài thực tế khoảng phi 60 mm. Đây là hệ quy chiếu chuẩn của ngành van – đường ống công nghiệp, và cũng là lý do ngoài công trường thường gọi DN50 là phi 60
  • Với hệ ống nhựa PVC/uPVC: Ống nhựa phi 50 có đường kính ngoài khoảng 50 mm, không tương đương DN50 theo tiêu chuẩn van cầu. Nếu muốn lắp van cầu DN50 cho hệ ống nhựa, bắt buộc phải sử dụng đầu chuyển hoặc phụ kiện trung gian phù hợp, thay vì lắp trực tiếp.

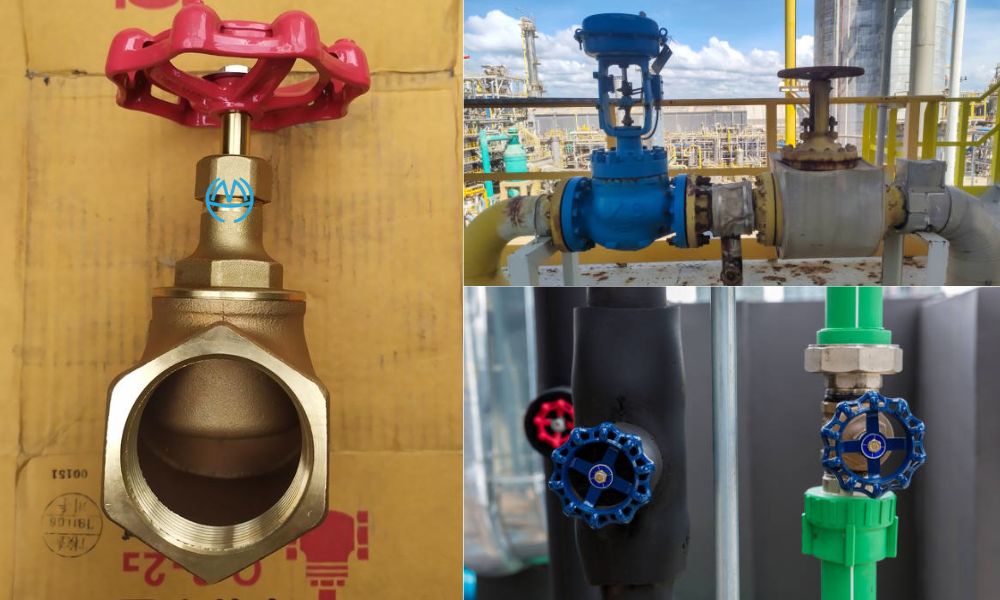

van cầu dn50 nối ống phi bao nhiêu

Vì vậy, dù cùng được gọi là van cầu 50, nhưng trong kỹ thuật lắp đặt, van cầu DN50 không mặc định dùng cho ống phi 50, mà được thiết kế theo kích thước DN50 tương ứng ống kim loại phi ~ 60 mm. Việc xác định đúng hệ ống ngay từ đầu sẽ giúp tránh sai sót, rò rỉ và phát sinh chi phí khi thi công

3. Van cầu 50 kích thước ranh giới dân dụng và công nghiệp

Trong hệ thống đường ống, không phải kích thước nào cũng có vai trò rõ ràng ngay từ đầu. Có những kích thước sinh ra để phục vụ thuần dân dụng, cũng có những kích thước được định vị rõ cho công nghiệp nặng. DN50 lại nằm ở khoảng giữa – nơi mà chỉ cần thay đổi mục đích sử dụng, vai trò của nó đã hoàn toàn khác, bởi vì:

  • Ở hệ thống dân dụng mở rộng: Van cầu DN50 thường đảm nhiệm vai trò đường ống chính, nơi yêu cầu lưu lượng ổn định và khả năng đóng mở đáng tin cậy
  • Ở hệ thống công nghiệp: Van cầu 50 hiếm khi là đường ống chính mà thường đóng vai trò đường nhánh, phục vụ cho từng khu vực hoặc thiết bị

van cầu dn50 kích thước ranh giới dân dụng và công nghiệp

4. Khi nào nên chọn van cầu DN50 đồng thay vì gang

Ở kích thước DN50, nhiều người mặc định nghĩ ngay đến van cầu gang vì cảm giác “chắc – bền – công nghiệp”. Tuy nhiên, trong một số điều kiện nhất định, van cầu DN50 đồng mang lại hiệu quả sử dụng tốt hơn, ổn định hơn và an toàn hơn về lâu dài. Người dùng nên ưu tiên van cầu 50 đồng khi hệ thống có đặc điểm sau:

  • Hệ thống nước sạch, nước sinh hoạt
  • Yêu cầu vật liệu an toàn, ít phát sinh vấn đề sau thời gian sử dụng
  • Điều kiện làm việc êm, áp suất vừa phải
  • Lắp đặt trong nhà hoặc không gian kín

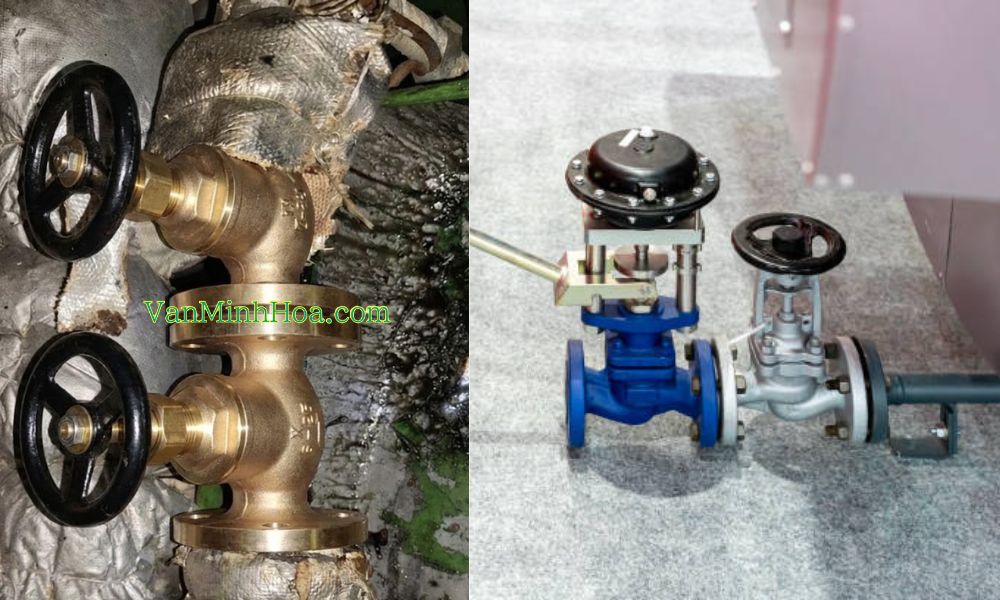

khi nào nên chọn van cầu dn50 đồng thay vì gang

Tóm lại, van cầu DN50 đồng phù hợp với các hệ thống cần sự ổn định, an toàn và vận hành êm, trong khi van cầu DN50 gang phù hợp hơn cho các môi trường chịu tải nặng và điều kiện khắc nghiệt

5. Vì sao DN50 có vật liệu đồng nhưng DN65 lại hiếm

Nếu để ý trên thị trường, có thể thấy van cầu DN50 bằng đồng vẫn tồn tại và được sử dụng khá phổ biến, nhưng khi lên DN65 trở lên, vật liệu đồng gần như biến mất, nhường chỗ hoàn toàn cho gang hoặc thép. Điều này không phải do nhà sản xuất “không làm”, mà xuất phát từ giới hạn hợp lý của vật liệu đồng trong kết cấu van

5.1 Van cầu DN50 – Giới hạn hợp lý của đồng về mặt kỹ thuật

Ở van cầu 50, lưu lượng và lực tác động lên đĩa van – trục van vẫn nằm trong ngưỡng mà đồng có thể đáp ứng bởi:

  • Lực ép và mô-men xoắn chưa quá lớn
  • Thân van không cần đúc quá dày
  • Đồng vẫn đảm bảo được độ kín, độ bền và độ ổn định hình học

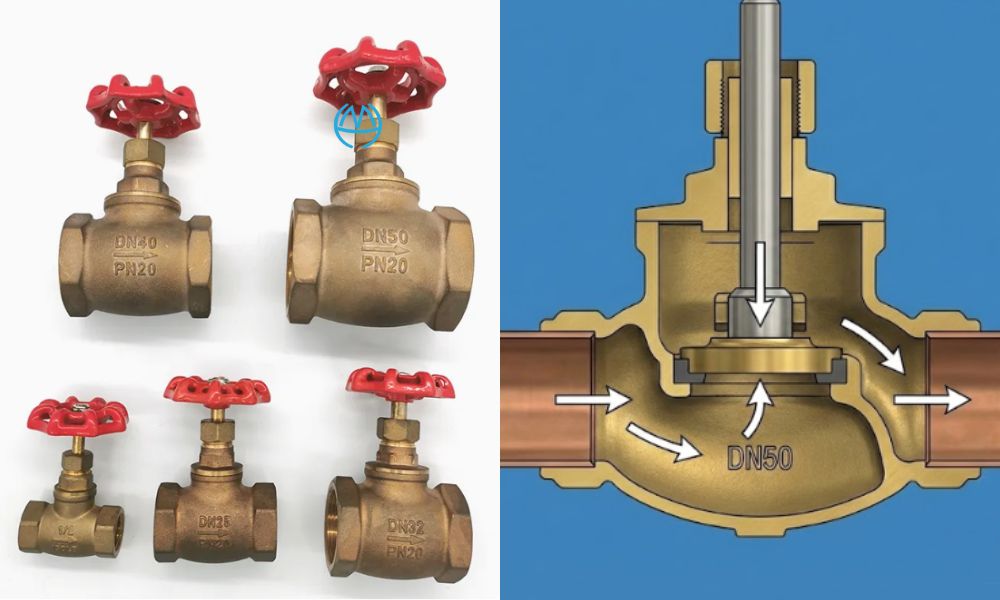

van cầu dn50 giới hạn hợp lý của đồng về mặt kỹ thuật

Vì vậy, van cầu DN50 bằng đồng vẫn đạt được sự cân bằng giữa kết cầu chắc chắn, trọng lượng vừa phải và giá thành chấp nhận được

5.2 Van cầu DN65 trở lên – Thay đổi về lực và độ cứng

Khi tăng van cầu DN50 lên DN65, mọi thông số không tăng tuyến tính mà tăng rất nhanh:

  • Diện tích dòng chảy lớn hơn nhiều
  • Lực tác động lên đĩa van tăng mạnh
  • Trục van chịu tải cao hơn khi đóng – mở

Nếu tiếp tục sản xuất dòng đồng ở kích thước DN65, van cầu DN65 cần:

  • Thân van phải đúc dày và nặng hơn rất nhiều
  • Kết cấu trở nên cồng kềnh
  • Độ cứng vật liệu không còn tối ưu so với gang hoặc thép

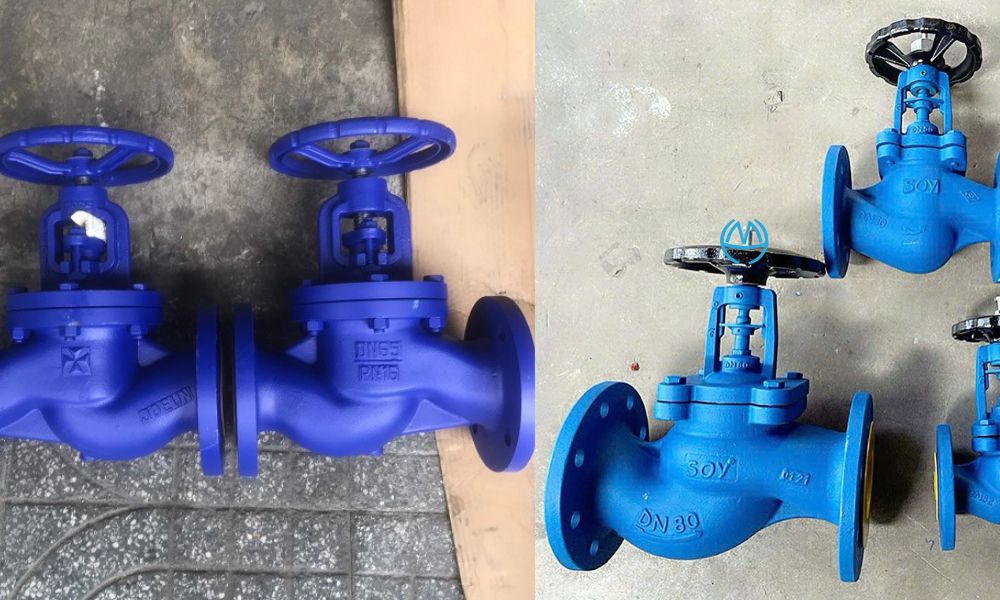

dn65 trở lên thay đổi về lực và độ cứng so với van cầu dn50

6. Ứng dụng thực tế của van cầu DN50

Không giống các kích thước nhỏ chỉ dùng cho dân dụng, cũng chưa phải kích thước lớn thuần công nghiệp, van cầu DN50 xuất hiện ở rất nhiều hệ thống khác nhau. Dưới đây là tổng hợp các ứng dụng nổi bật của van cầu 50:

  • Hệ thống nước sạch và dân dụng mở rộng: Van cầu DN50 được lắp tại các vị trí cần khóa mở ổn định nhu trước bồn chưa, máy bơm hoặc đầu tuyến cấp nước tống trên đường ống chính hoặc bán chính
  • Đường ống kết nối mặt bích:
    • Với các tuyến ống DN50 cố định, ít tháo lắp, yêu cầu độ kín và độ ổn định lâu dài, van cầu DN50 kết nối mặt bích là lựa chọn phù hợp hơn so với nối ren
    • Tùy theo áp lực làm việc của hệ thống, người dùng có thể lựa chọn van cầu mặt bích DN50 theo tiêu chuẩn 5K hoặc 16K
    • Để thuận tiện so sánh và lựa chọn đúng tiêu chuẩn áp lực, người dùng có thể tham khảo dòng van cầu mặt bích JIS 5K MIha hoặc van cầu mặt bích JIS 16k Miha của đại lý chúng tôi
  • Hệ thống cần kiểm soát chiều dòng chảy: Việc kiểm soát dòng chảy một chiều giúp hạn chế rủi ro chảy ngược và bảo vệ thiết bị phía sau. Khi đó, van cầu DN50 1 chiều phát huy rõ hiệu quả
  • Hệ thống phân phối và các nhánh công nghiệp phụ trợ: Van cầu 50 thường được dùng làm đường nhánh cấp cho từng khu vực hoặc từng cụm thiết bị. Ở những vị trí này, van cầu DN50 hai chiều giúp người vận hành chủ động đóng – mở từng nhánh, kiểm soát dòng chảy ổn định và đảm bảo hệ thống làm việc an toàn

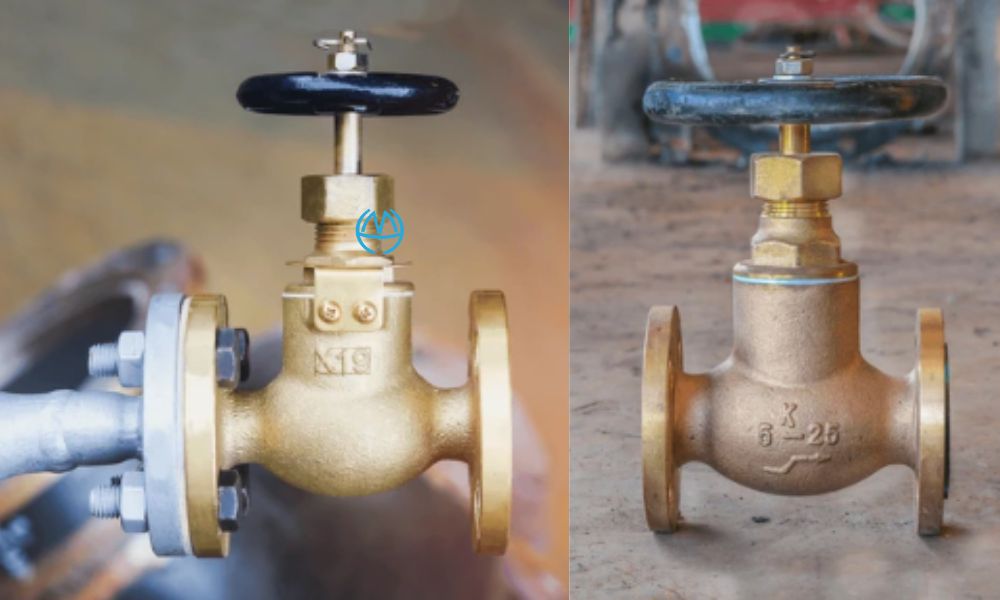

ứng dụng thực tế của van cầu dn50
