Van 1 chiều DN50 – 6 tiêu chí & an toàn dòng chảy ngược
Van 1 chiều DN50 với đường kính danh nghĩa 50mm (thường lắp cho ống phi 60mm) là một trong những kích thước phổ biến nhất, van được ứng dụng rộng rãi nhờ khả năng kiểm soát dòng chảy, ngăn ngừa sự cố và bảo vệ thiết bị. Với kinh nghiệm chuyên sâu trong thiết kế và phân loại van, chúng tôi sẽ cùng bạn đi sâu vào từng khía cạnh của thiết bị thiết yếu này.

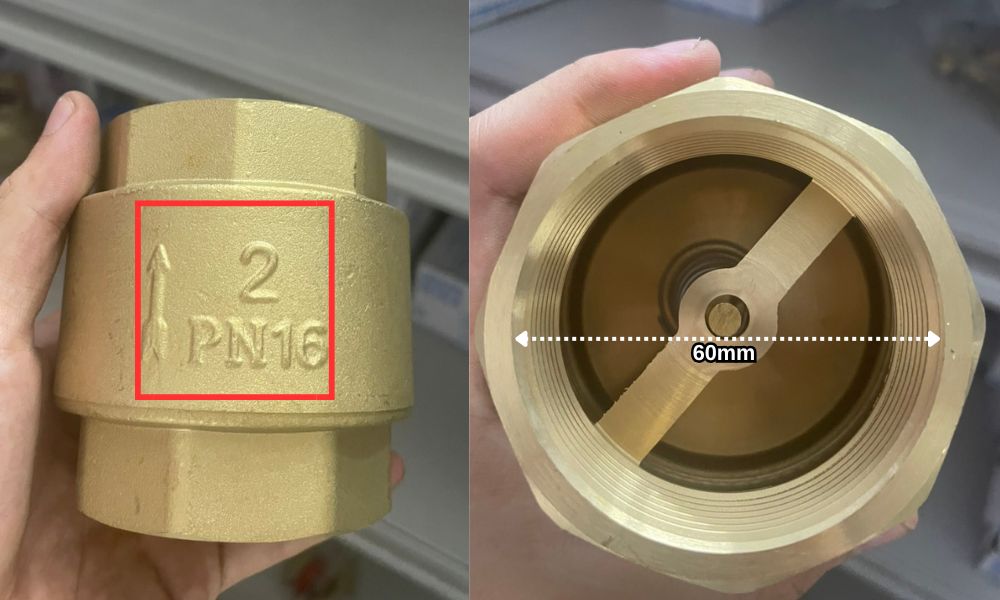

1. Định nghĩa và thông số kỹ thuật cơ bản
Van 1 chiều DN50 được thiết kế để kiểm soát dòng chất lỏng hoặc khí, chỉ cho phép chảy qua một chiều, tránh chảy ngược. Kích thước DN50 (đường kính danh nghĩa 50mm) thường tương thích với ống phi 60mm.
Các thông số kỹ thuật chính bao gồm:
- Áp lực làm việc: PN10 (10 bar) đến PN16 (16 bar), có loại lên đến PN25.
- Nhiệt độ làm việc: Phụ thuộc vào vật liệu (đồng – 120°C, inox – 180°C, cánh cao su – 80°C).
- Vật liệu thân van: Đồng, inox 304, gang, thép, nhựa.
- Kết nối: Ren tiêu chuẩn BS 21 / ISO 228-1 hoặc mặt bích theo BS4504/JIS.
Van 1 chiều DN50 còn được gọi tắt là van 1 chiều 50 và đôi khi thì người dùng gọi là van 1 chiều D50

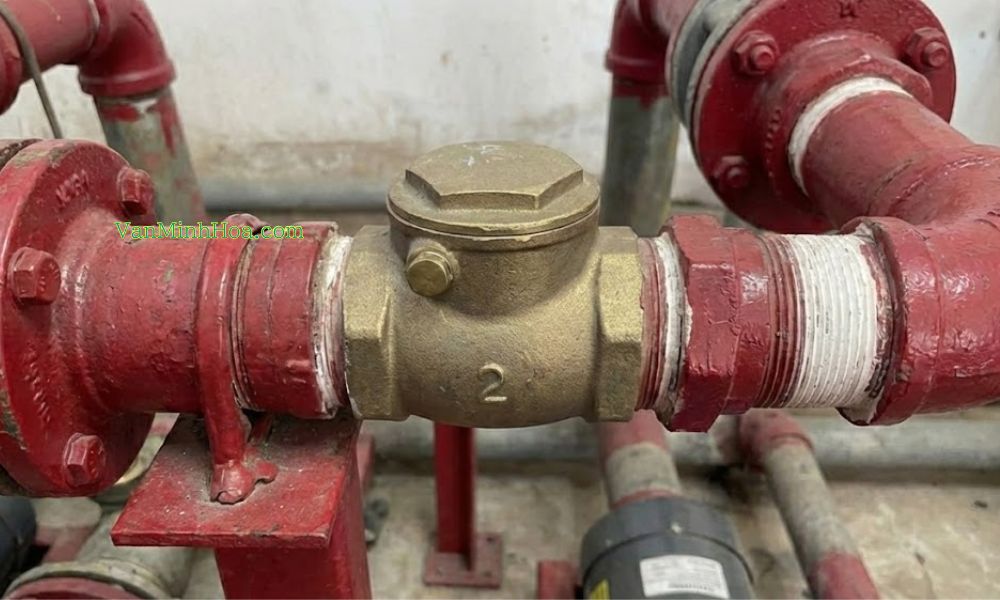

2. Vai trò thiết yếu trong hệ thống công nghiệp
Sự hiện diện của van 1 chiều 50 là không thể thiếu trong nhiều ngành, từ cấp nước sạch, xử lý nước thải, hệ thống khí, hơi nóng, nhiên liệu đến HVAC và phòng cháy chữa cháy. Chúng ngăn ngừa sự cố chảy ngược gây hư hỏng bơm, nhiễm bẩn chất lỏng hoặc nguy hiểm cho thiết bị, đảm bảo an toàn và hiệu quả vận hành.
Các kỹ sư thiết kế đường ống đặc biệt chú trọng việc lựa chọn đúng loại van 1 chiều d50 để tối ưu hóa hiệu suất và giảm thiểu rủi ro.
3. Các loại van 1 chiều DN50 phổ biến và nguyên lý hoạt động
Có nhiều chủng loại van 1 chiều DN50 khác nhau, mỗi loại phù hợp với những ứng dụng và điều kiện vận hành cụ thể. Việc hiểu rõ nguyên lý hoạt động giúp kỹ sư lựa chọn chính xác.

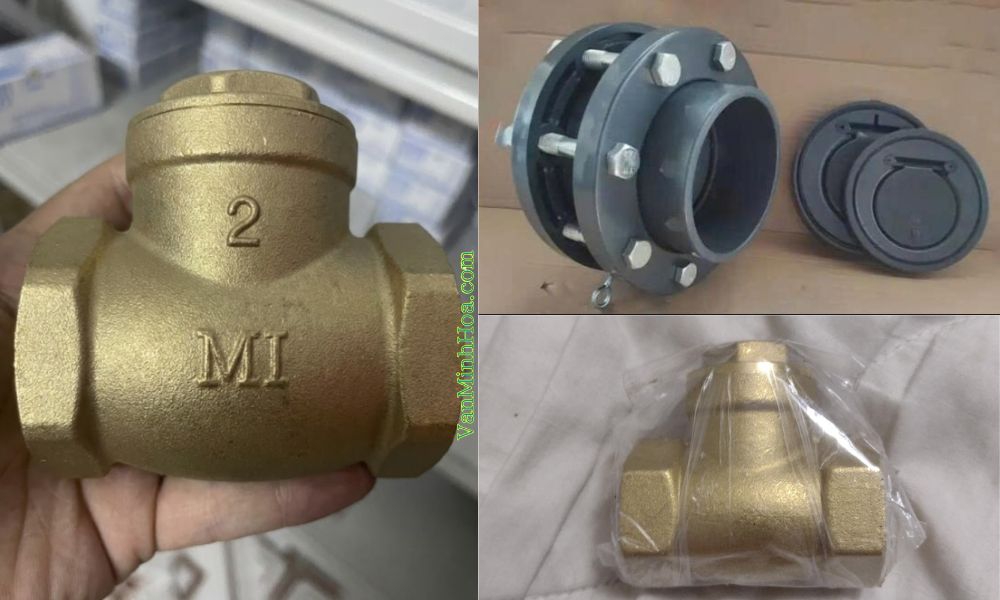

3.1 Van 1 chiều 50 kiểu lá lật và đĩa nghiêng
Van lá lật (swing check valve) hoạt động với một đĩa xoay quanh trục, mở ra khi có dòng chảy thuận và đóng lại dưới trọng lực hoặc áp suất ngược. Loại này thường được sử dụng trong các hệ thống cấp nước, xăng dầu, gas.
Van đĩa nghiêng (tilting disc check valve), một biến thể của van lá lật, được thiết kế để giảm thiểu hiện tượng búa nước (water hammer) và giảm trở lực, đặc biệt phù hợp cho các đường ống lớn hoặc các tuyến ống theo tiêu chuẩn API 6D.

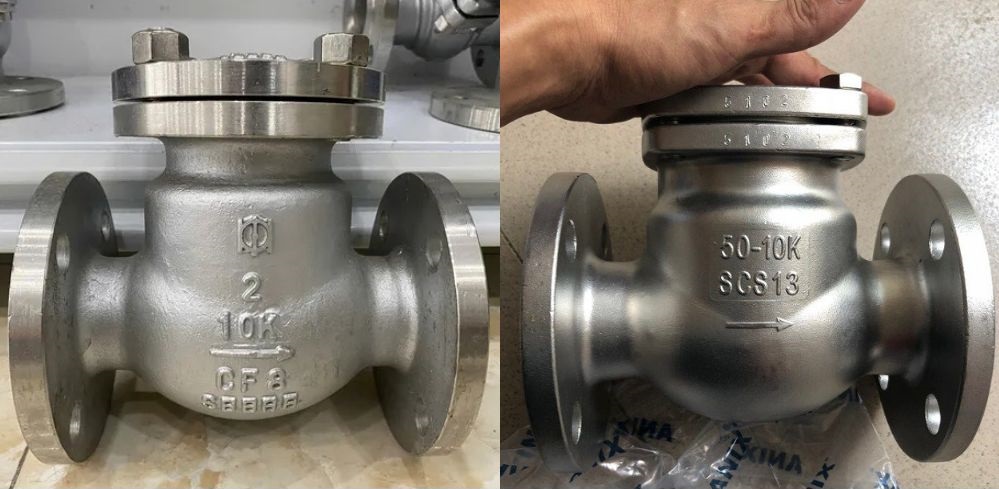

3.2 Van 1 chiều 50 kiểu nâng
Van nâng (lift check valve) có một đĩa di chuyển thẳng đứng lên khỏi bệ van khi có dòng chảy thuận và hạ xuống để đóng kín khi dòng chảy dừng hoặc đảo chiều. Loại này kín tốt hơn van lá lật và thường dùng cho khí, hơi hoặc các ứng dụng yêu cầu độ kín cao.

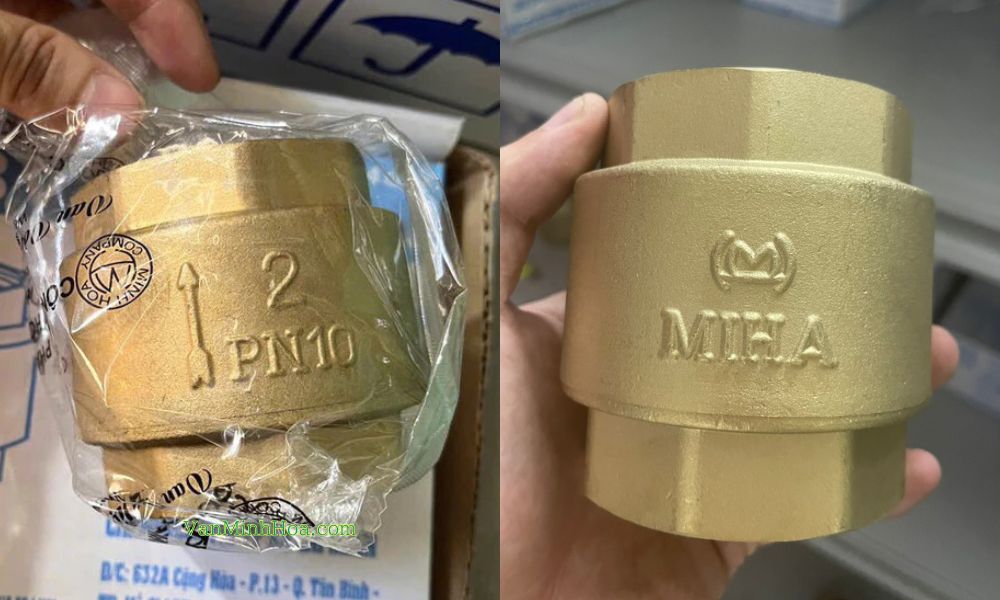

3.3 Van 1 chiều 50 lò xo
Van lò xo (spring-loaded check valve) là một dạng van nâng được trợ lực bằng lò xo, cho phép van đóng nhanh hơn và hoạt động tốt ở mọi vị trí lắp đặt, giảm thiểu rung động.

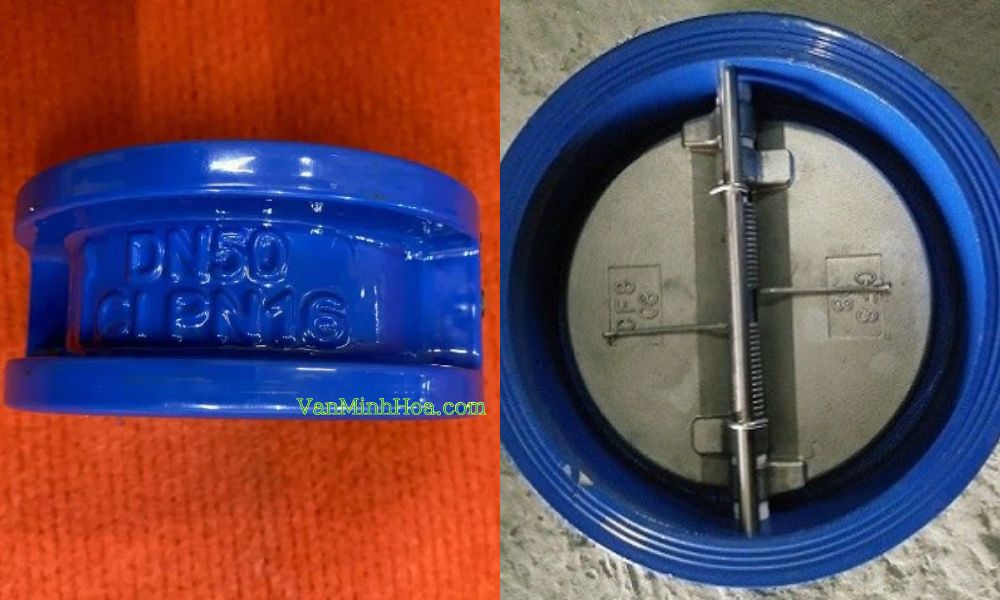

3.3 Van 1 chiều 50 cánh bướm
Van kiểu cánh bướm (wafer check valve) thường có thân mỏng, lắp kẹp giữa hai mặt bích. Cánh van làm bằng vật liệu inox, có độ kín tốt và trọng lượng nhẹ, phù hợp cho nước sạch, nước thải ở nhiệt độ dưới 80°C.
Van hai cánh (dual-plate check valve) sử dụng hai cánh đĩa hình bán nguyệt, mở ra theo dòng chảy và đóng lại độc lập hoặc đồng thời. Đây là loại van nhỏ gọn, trọng lượng nhẹ, giảm thiểu búa nước, rất lý tưởng cho không gian hạn chế và đường ống áp cao.
4. Hướng dẫn lựa chọn van 1 chiều DN50
Việc lựa chọn van 1 chiều 50 cần dựa trên nhiều yếu tố, từ tính chất lưu chất, áp lực, nhiệt độ đến nguy cơ búa nước và tiêu chuẩn ứng dụng cụ thể. Một quyết định đúng đắn sẽ tiết kiệm chi phí và đảm bảo vận hành ổn định.

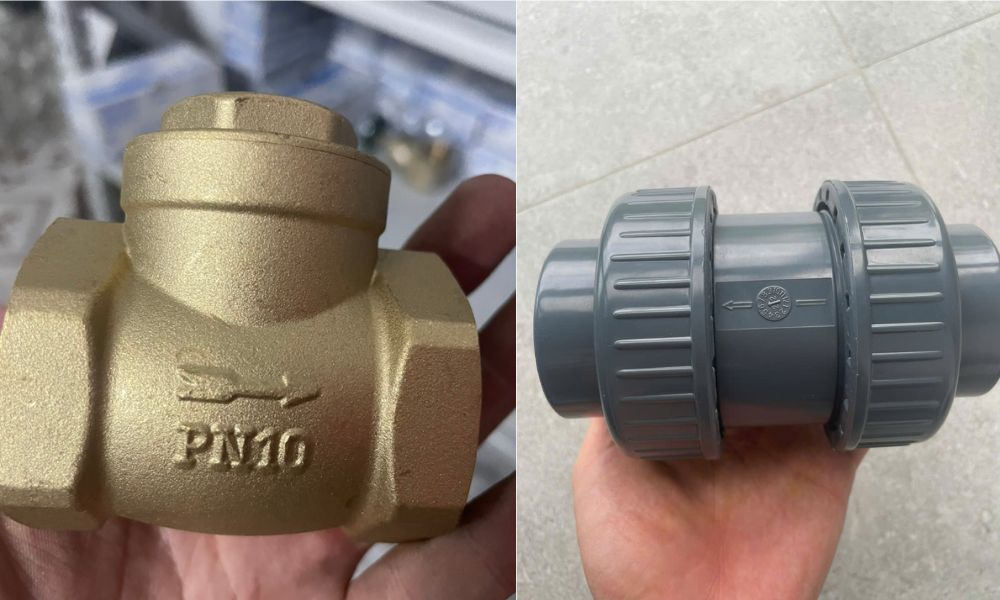

4.1 Lựa chọn vật liệu phù hợp với môi trường làm việc
Đây là thông tin vật liệu là tối quan trọng khi chọn mua van 1 chiều DN50
- Van đồng lá lật: Phù hợp cho nước sạch, xăng dầu, gas, chịu áp lực 10-16 bar, nhiệt độ đến 120°C. Nhẹ, dễ vận hành – Tiêu biểu là van 1 chiều Minh hòa với đa dạng chủng loại
- Van inox 304: Chống ăn mòn tốt, bền trong môi trường ẩm ướt và ăn mòn, chịu áp lực 16 bar, nhiệt độ tối đa 180°C. Thích hợp cho nước, khí, hơi, hóa chất ăn mòn và đặc biệt khi nhiệt độ cao
- Van gang cánh inox: Ứng dụng cho chất lỏng dưới 80°C, như nước sạch, nước thải, hệ thống máy bơm. Đệm cao su kín tốt.
- Van thân nhựa: Phù hợp với các trường hợp nước thải có hóa chất hoặc nước cấp

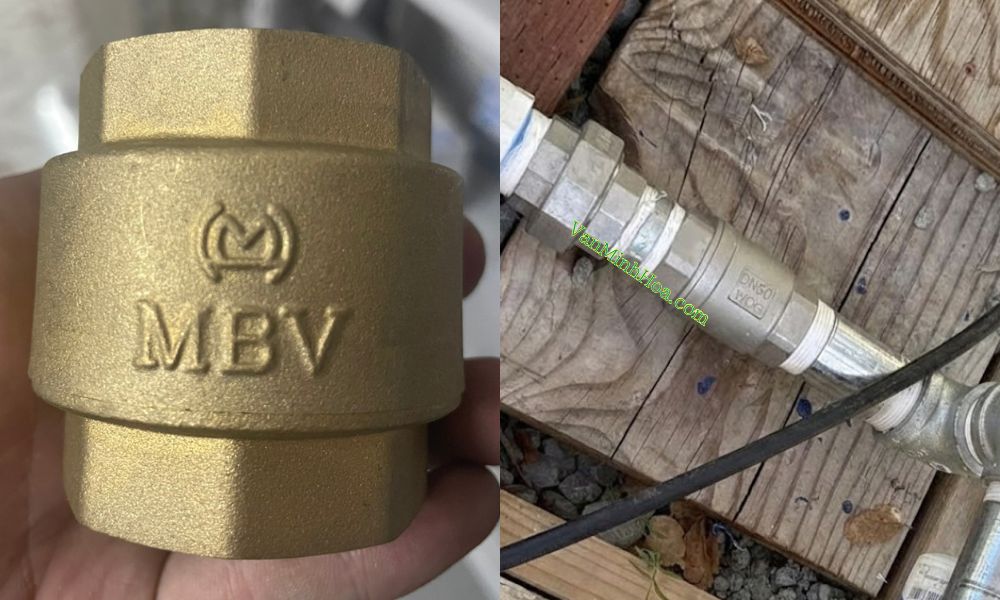

4.2 Ngăn ngừa búa nước và tối ưu hóa hiệu suất
Búa nước là hiện tượng tăng áp suất đột ngột do dòng chảy dừng hoặc đổi hướng nhanh chóng, gây hư hại đường ống và van. Để tránh búa nước với van 1 chiều DN50, các kỹ sư thường ưu tiên van lò xo, dual-plate hoặc tilting disc có thời gian đóng nhanh.
Việc lắp đặt đúng vị trí, đặc biệt là ở đầu xả bơm hoặc đường ống đứng, cũng góp phần giảm thiểu rủi ro.
5. Lắp đặt và bảo trì van 1 chiều DN50 đúng cách
Lắp đặt chính xác và bảo trì là chìa khóa để kéo dài tuổi thọ và duy trì hiệu suất của van 1 chiều 50, tránh các sự cố không mong muốn.

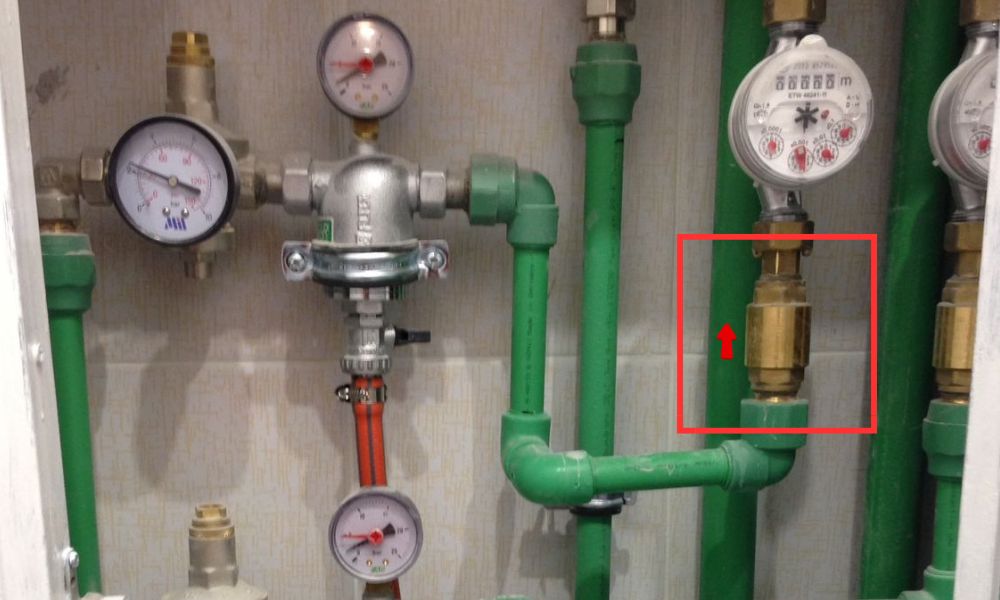

5.1 Hướng dẫn lắp đặt và cân nhắc quan trọng
Khi lắp đặt van 1 chiều DN50, luôn kiểm tra áp lực hệ thống, môi trường làm việc và nhiệt độ để đảm bảo van phù hợp.
- Quan trọng nhất là lắp đặt đúng chiều dòng chảy được ghi trên thân van.
- Đảm bảo gioăng và các kết nối ren hoặc mặt bích đúng chuẩn để tránh rò rỉ.
- Đối với van kẹp hoặc kết nối mặt bích, cần chú ý đến việc siết bulong mặt bích đều để đảm bảo độ kín tối ưu.

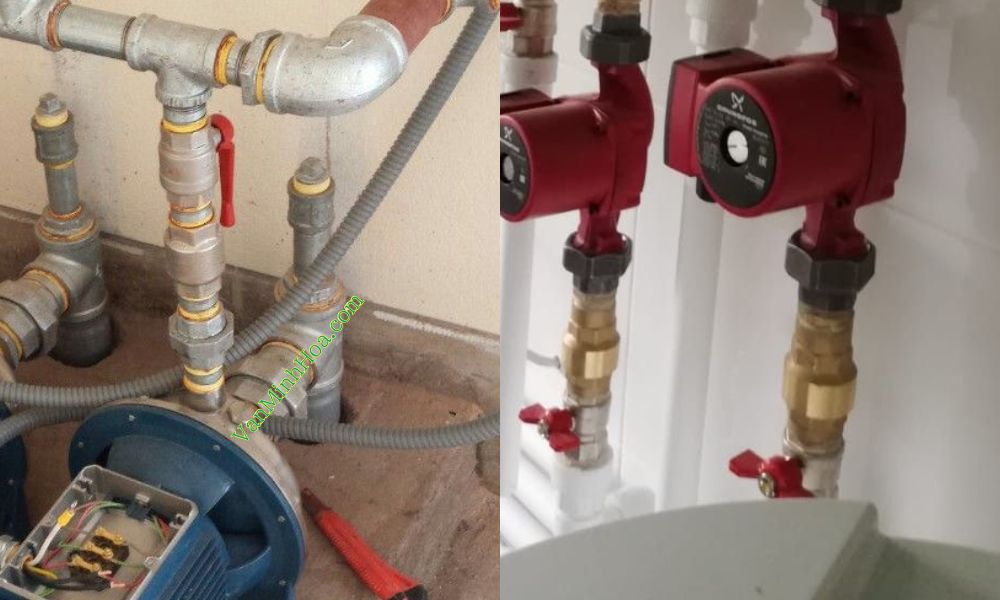

5.2 Các bước bảo trì định kỳ
Để van 1 chiều d50 hoạt động bền bỉ, cần thực hiện bảo trì định kỳ bao gồm
- Vệ sinh các bộ phận bên trong
- Kiểm tra độ mòn của đĩa và seat.
- Đối với van lò xo, việc kiểm tra và thay thế lò xo khi cần thiết là quan trọng để đảm bảo van đóng kín và phản ứng nhanh.
- Xử lý rung động bất thường cũng là một phần của quy trình bảo trì, có thể liên quan đến việc điều chỉnh hoặc thay thế các bộ phận bên trong.

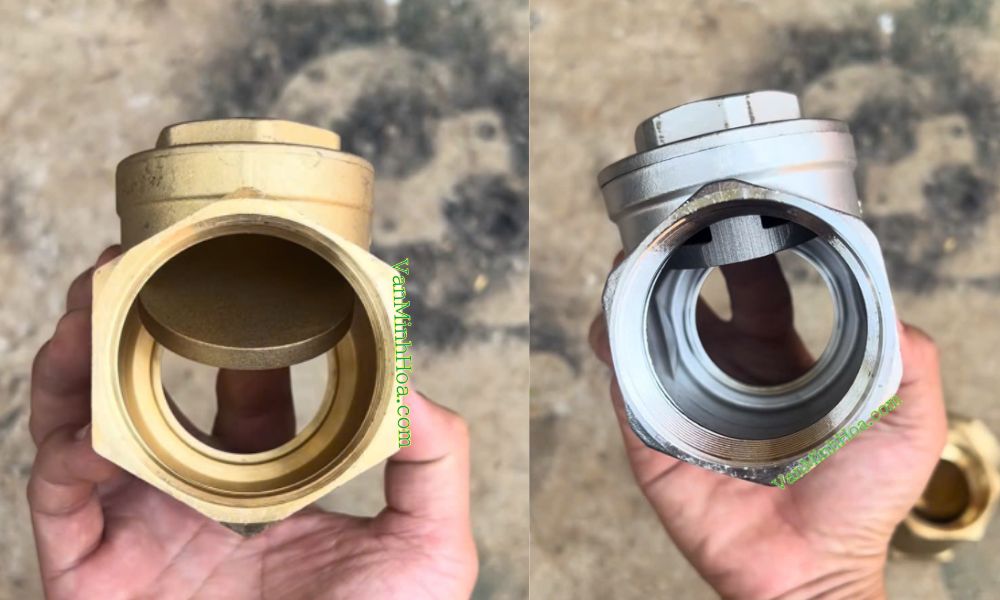

6. Câu hỏi thường gặp về van 1 chiều DN50
Để giúp bạn hiểu rõ hơn về van 1 chiều DN50, dưới đây là một số câu hỏi thường gặp:
- Van 1 chiều DN50 có phù hợp cho áp lực và nhiệt độ như nào?
- Thường PN10 hoặc PN16, nhiệt độ tối đa tùy vật liệu: Đồng 120°C, inox 180°C, cánh cao su 80°C.
- Có van 1 chiều DN50 bằng nhựa không?
- Có, nhưng ít phổ biến trong công nghiệp nặng, thường dùng cho các ứng dụng nhẹ hơn hoặc hóa chất đặc biệt.
- Nên chọn van ren hay mặt bích cho van 1 chiều 50?
- Ren phổ biến cho đường ống nhỏ, dễ lắp đặt.
- Mặt bích dễ bảo trì hơn và dùng cho kích thước lớn, áp lực cao hơn.
- Với van 1 chiều DN50, cả hai loại đều phổ biến tùy thuộc vào thiết kế hệ thống.
- Mua van cần lưu ý gì?
- Tiêu chuẩn chất lượng
- Vật liệu
- Áp lực
- Nhiệt độ làm việc
- Bảo hành và nguồn gốc sản phẩm
- Van 1 chiều DN50 có thể ngăn ngừa hoàn toàn búa nước không?
- Van 1 chiều giúp giảm thiểu đáng kể nguy cơ búa nước bằng cách đóng nhanh. Tuy nhiên, trong một số hệ thống phức tạp, có thể cần thêm các thiết bị chống búa nước khác.
