DN50 là phi bao nhiêu | 50mm, 60.3mm hay 75mm

Khi làm việc với hệ thống đường ống, việc xác định đúng kích thước ống là điều bắt buộc. Một trong những câu hỏi phổ biến nhất mà các kỹ sư, nhà thầu và chủ đầu tư thường gặp phải là DN50 là phi bao nhiêu? Nếu không hiểu rõ về hệ thống danh định này, bạn có thể lựa chọn sai kích thước, dẫn đến hậu quả nghiêm trọng trong thiết kế và thi công

1. Định nghĩa và hiểu đúng DN50 là phi bao nhiêu

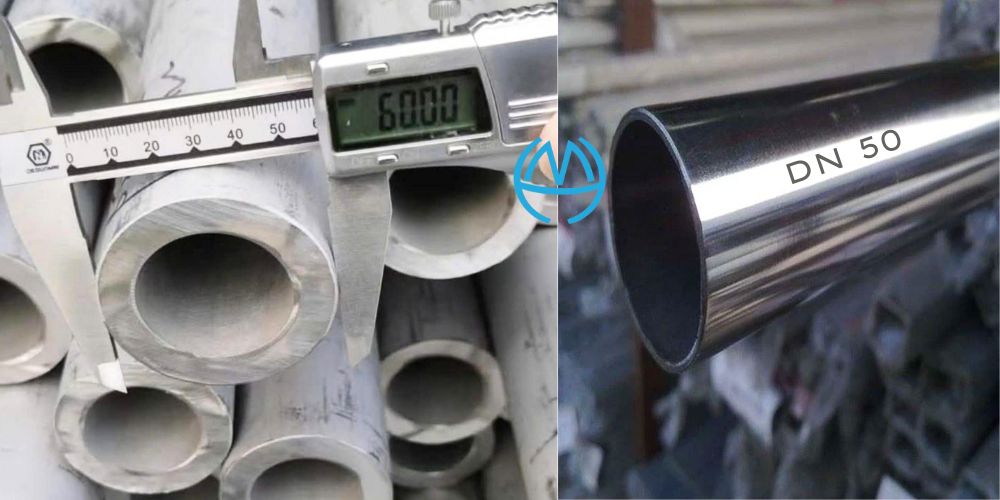

DN (Diameter Nominal) là đường kính danh nghĩa, dùng để phân loại kích thước ống dựa trên thông số tiêu chuẩn, không phải đường kính thực tế của ống. Trong khi đó, Phi (Ø) là ký hiệu cho đường kính ngoài thực tế của ống tính bằng mm. DN50 không có nghĩa là ống có đường kính ngoài 50mm mà trên thực tế lớn hơn con số này

Tùy vào loại vật liệu và tiêu chuẩn sản xuất, DN50 có thể có các đường kính ngoài khác nhau

2. Vì sao DN50 không có đường kính ngoài 50mm

Nhiều người thường nhầm lẫn DN50 là đường kính ngoài 50mm. Tuy nhiên, thực tế không phải vậy. Điều này xuất phát từ hệ thống danh định kích thước đường ống, nơi DN chỉ mang ý nghĩa danh nghĩa chứ không phản ánh số đo thực tế

Bởi:

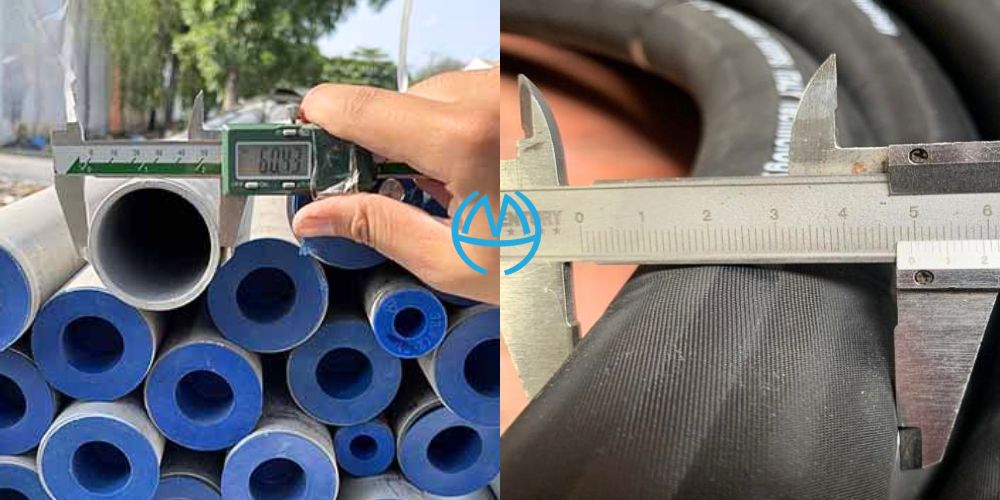

• Đối với kích thước ống thép tiêu chuẩn, đường kính ngoài của DN50 luôn là Ø60.3mm, bất kể độ dày thành ống khác nhau. Điều này đảm bảo tính đồng bộ trong thiết kế và thi công hệ thống đường ống
• Đối với kích thước ống nhựa, tiêu chuẩn kích thước có sự linh hoạt hơn do đặc thù vật liệu và yêu cầu lắp đặt khác nhau. Một số tiêu chuẩn chọn DN50 có Ø50mm, trong khi tiêu chuẩn khác lại quy định DN50 có Ø63mm hoặc thậm chí Ø75mm

3. Ứng dụng của ống, van và phụ kiện DN50 trong thực tế

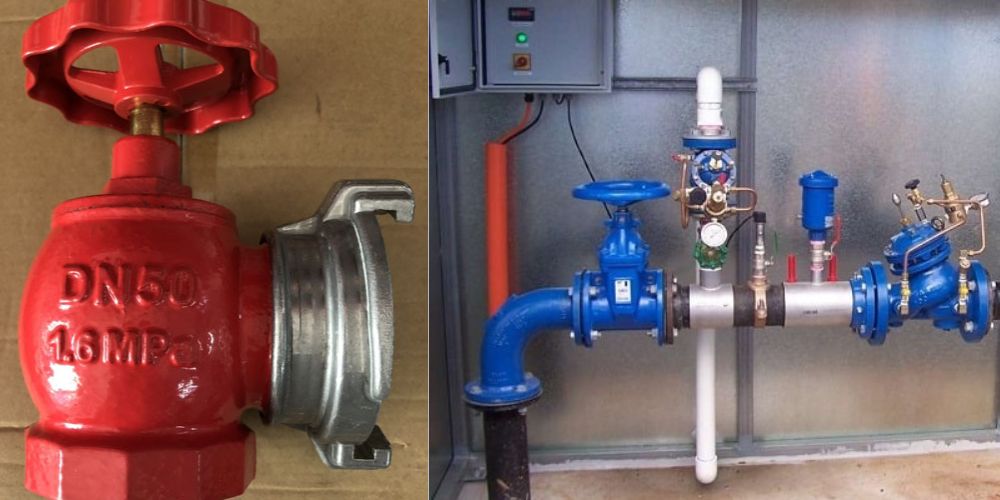

Việc xác định chính xác DN50 là phi bao nhiêu có ảnh hưởng lớn đến các hệ thống đường ống trong thực tế. Bởi các đường ống và phụ kiện nối ống, cũng như các thiết bị lắp trên đường ống DN50 được ứng dụng phổ biến trong nhiều hệ thống như:

• Hệ thống cấp nước và thoát nước: DN50 thường dùng cho hệ thống ống dẫn nước sạch, nước thải trong các tòa nhà, nhà máy
• Hệ thống phòng cháy chữa cháy (PCCC): Ống DN50 thường dùng cho hệ thống cấp nước chữa cháy, đặc biệt là trong các công trình dân dụng và công nghiệp
• Hệ thống HVAC (Sưởi, thông gió, điều hòa không khí): Các ống DN50 có thể sử dụng để dẫn nước lạnh hoặc nước nóng trong hệ thống điều hòa trung tâm
• Hệ thống hơi, khí nén, dầu khí: DN50 được sử dụng phổ biến trong ngành công nghiệp hóa chất, dầu khí để dẫn khí nén hoặc hơi nước

4. Sai lầm khi xác định DN50 là phi bao nhiêu và cách tránh

Là một chuyên gia trong ngành đường ống, tôi đã chứng kiến nhiều sai lầm nghiêm trọng khi lựa chọn kích thước ống DN50. Dưới đây là một số sai lầm phổ biến mà bạn nên tránh:

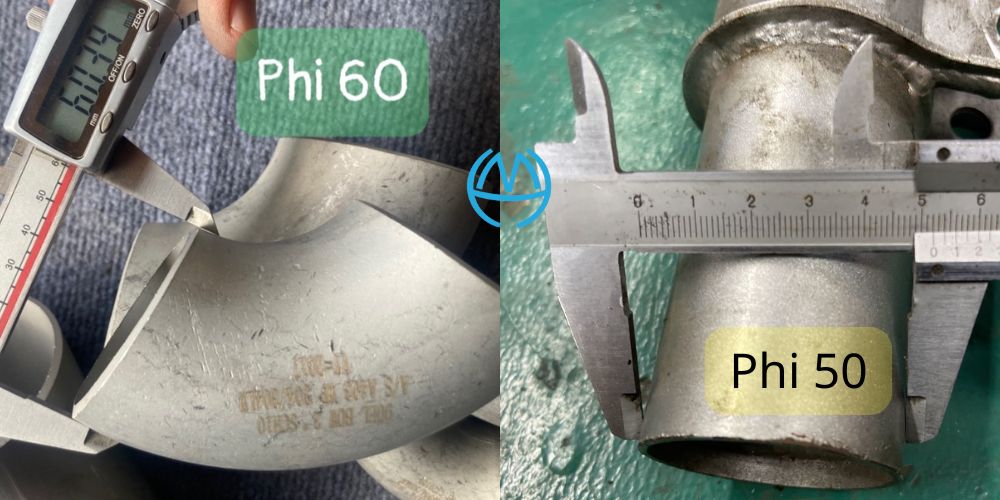

• Nhầm lẫn DN50 với đường kính ngoài 50mm: Nếu bạn thiết kế hoặc đặt hàng mà không kiểm tra đúng tiêu chuẩn, bạn có thể nhận sai kích thước ống
• Không kiểm tra tiêu chuẩn vật liệu: Ống thép, ống nhựa có sự khác biệt lớn về kích thước dù cùng là DN50. Nếu không kiểm tra tiêu chuẩn, bạn có thể sử dụng loại ống không phù hợp

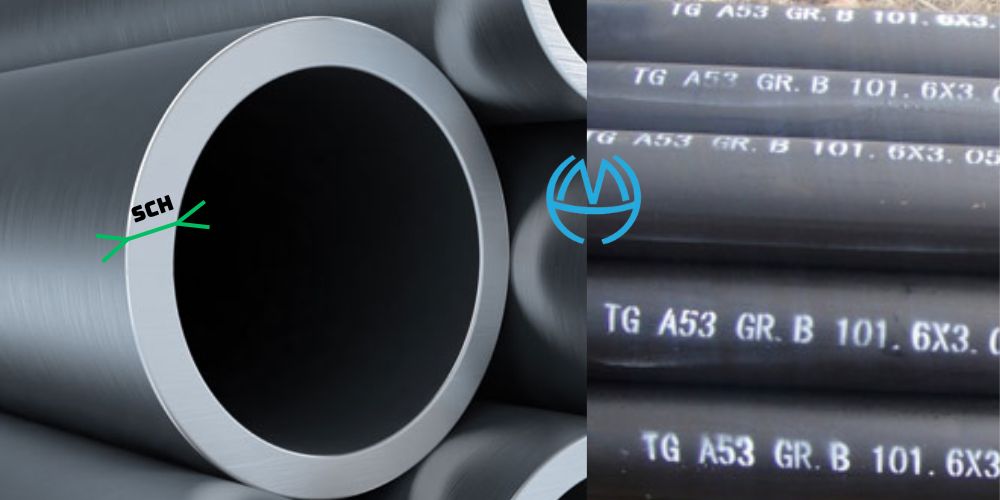

• Không tính toán độ dày thành ống (SCH) trong hệ thống áp lực cao: Việc chọn ống DN50 mà không xem xét độ dày thành ống dẫn đến sự cố về áp lực, rò rỉ hoặc nổ ống.
• Không đối chiếu với phụ kiện lắp đặt: Van, mặt bích, khớp nối cần phải phù hợp với kích thước đường kính ngoài của ống. Nếu không kiểm tra kỹ, bạn có thể gặp rắc rối khi lắp đặt

5. Lời khuyên từ chuyên gia đường ống

Dựa trên kinh nghiệm của chúng tôi (đại lý van vòi Minh Hòa) với nhiều năm trong ngành đường ống, dưới đây là một số khuyến nghị giúp bạn tránh mắc phải sai lầm khi xác định DN50:

• Luôn kiểm tra tiêu chuẩn sản xuất của ống trước khi đặt hàng.
• Sử dụng bảng quy đổi kích thước để đảm bảo bạn chọn đúng đường kính ngoài.
• Khi làm việc với hệ thống áp lực cao, cần chú ý độ dày thành ống (SCH) để đảm bảo an toàn.
• Kiểm tra kỹ trước khi mua phụ kiện lắp đặt như van, mặt bích, co nối để đảm bảo chúng phù hợp với đường kính ngoài của ống.

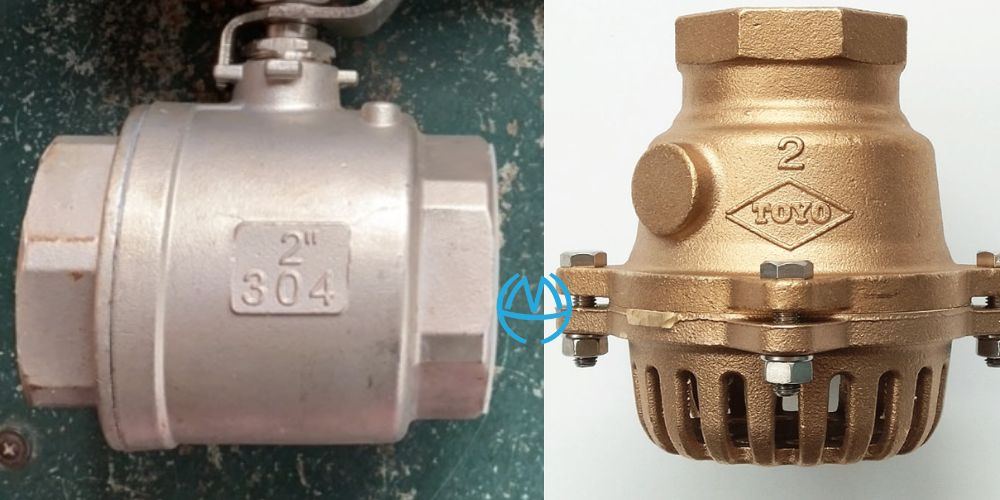

6. Các loại van nước sinh hoạt nối ren DN50 thường dùng

Trong cuộc sống hàng ngày chúng ta thường bắt gặp các van nối ren DN50, đây cũng là lý do bạn hiểu vì sao cần hiểu rõ DN50 là phi bao nhiêu để việc lắp đặt gặp thuận lợi

• Van chặn DN50 hay còn goi với tên khoa học hơn là van cổng DN50
• Van bi DN50
• Rọ bơm DN50
• Y lọc DN50
