Gate valve là gì | Giải thích từ đơn giản – Ngắn gọn

Gate valve là gì và tại sao nó lại quan trọng trong hệ thống đường ống? Nếu bạn đang tìm kiếm một loại van có thể kiểm soát dòng chảy một cách hiệu quả mà không gây tổn thất áp suất lớn, thì gate valve chính là lựa chọn lý tưởng. Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lựa chọn gate valve phù hợp.

1. Gate vale là gì

Hiểu gate valve là gì thật dễ nếu như bạn biết tiếng Anh và có chút chuyên môn về ngành van

• Gate: Cổng, cửa – Giống như cổng làng, cửa ngõ, cửa nhà,… tức là nơi đón nhận.
• Valve có tên tiếng Việt là van, cũng là chuyển từ tiếng Anh sang. Tức là thiết bị đóng mở, hoặc điều tiết dòng chảy

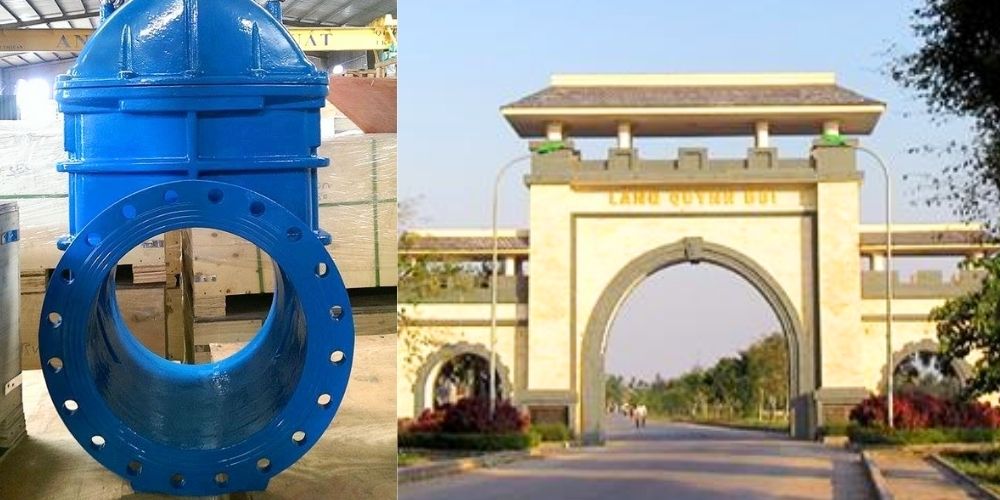

Vậy bạn đã hiểu gate valve là gì rồi chứ. Đây là van cổng, loại van có cánh van đóng mở giống như cổng (đặc biệt là cổng làng thời xưa, cổng thành thời cổ xưa,..)

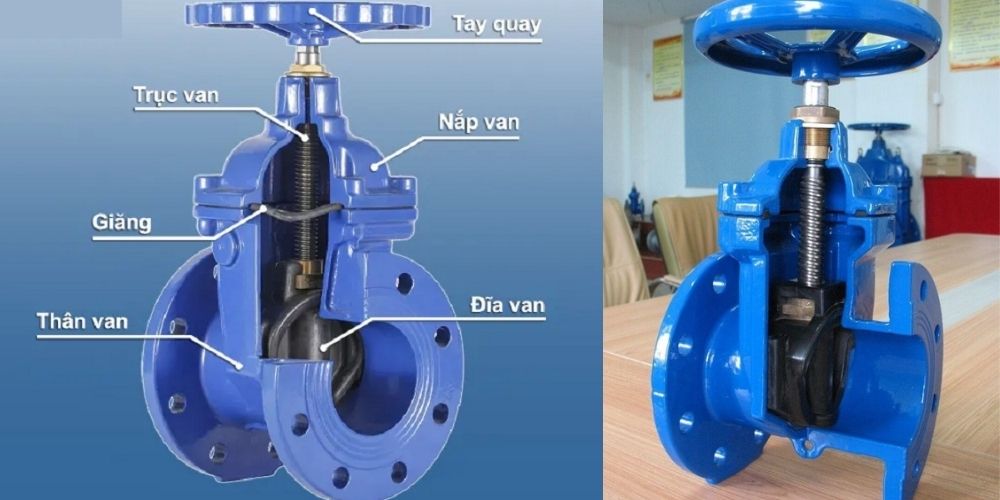

2. Cấu tạo gate valve

Một gate valve được cấu tạo từ nhiều bộ phận khác nhau, mỗi phần đóng vai trò quan trọng trong hoạt động tổng thể:

• Thân van Là phần chịu lực chính, thường được làm từ gang, thép không gỉ, inox hoặc đồng, giúp bảo vệ các bộ phận bên trong.
• Nắp van: Được gắn với thân van để bảo vệ trục và đĩa van, đồng thời hỗ trợ việc bảo trì.
• Đĩa van: Là bộ phận trực tiếp kiểm soát dòng chảy, di chuyển lên xuống để mở hoặc đóng hoàn toàn đường ống.
• Trục van: Kết nối giữa tay vặn hoặc bộ truyền động với đĩa van, giúp điều khiển đóng/mở van.
• Gioăng làm kín: Giúp đảm bảo độ kín hoàn toàn khi van đóng, ngăn ngừa rò rỉ.

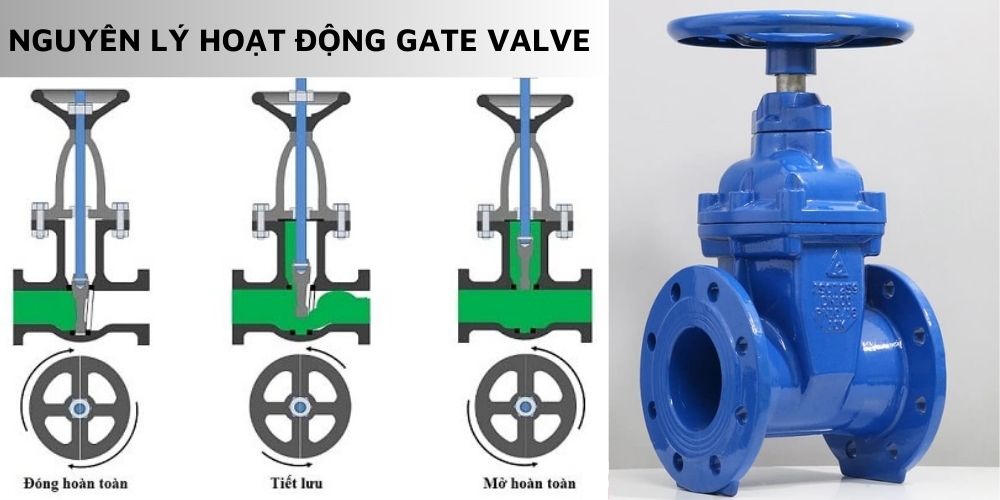

3. Nguyên lý hoạt động của gate valve

Gate valve hoạt động theo cơ chế đóng/mở hoàn toàn, không điều chỉnh được lưu lượng như một số loại van khác. Nguyên lý hoạt động bao gồm hai trạng thái:

• Khi van mở: đĩa van được nâng hoàn toàn lên khỏi dòng chảy, cho phép chất lỏng hoặc khí đi qua mà không gặp trở ngại.
• khi van đóng: đĩa van được hạ xuống và ép chặt vào bề mặt làm kín, ngăn chặn hoàn toàn dòng chảy.

Do không có hiện tượng cản trở dòng chảy khi mở hoàn toàn, nên gate valve ít gây tổn thất áp suất hơn so với các loại van khác như van bướm hay van cầu. Đây cũng là ưu điểm nổi bật của van

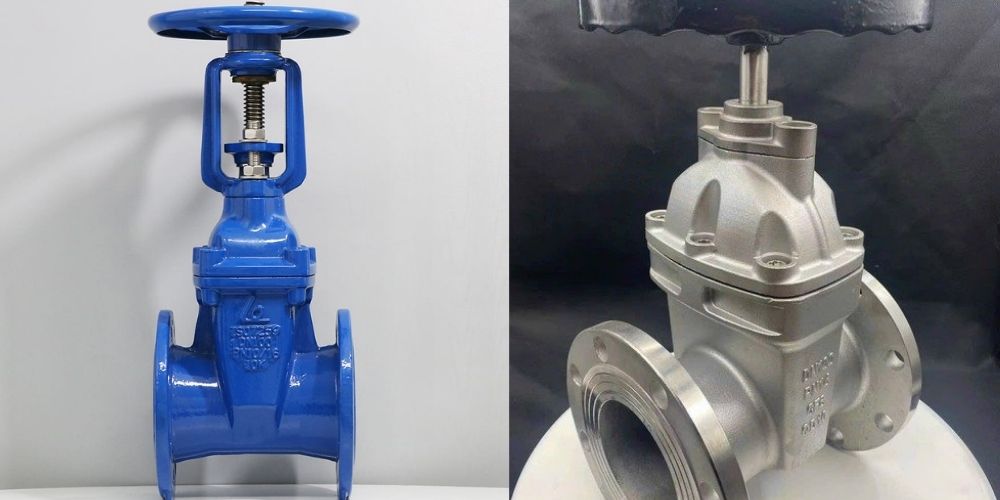

4. Chủng loại phổ biến của gate valve là gì

Thực tế hiện nay, có nhiều loại gate valve khác nhau, phù hợp với từng nhu cầu sử dụng cụ thể:

• Non rising gate valve – Van cổng ty chìm: Trục van không lộ ra ngoài khi vận hành, giúp tiết kiệm không gian lắp đặt.
• Rising gate valve – Van cổng ty nổi: Trục van di chuyển lên xuống khi đóng/mở, giúp dễ dàng quan sát trạng thái của van.
• Van cổng nắp chụp: Thiết kế đơn giản, giúp việc bảo trì nhanh chóng và dễ dàng.
• Flange gate valve – Van cổng mặt bích: Sử dụng kết nối mặt bích, giúp tăng độ chắc chắn, thường được sử dụng trong hệ thống áp suất cao.
• Theo vật liệu có van cổng đồng, inox, gang, thép: Mỗi loại vật liệu phù hợp với môi trường làm việc khác nhau, từ nước sạch, hóa chất đến khí nén và hơi nóng.

5. Hướng dẫn chọn mua gate valve

Để chọn mua gate vale phù hợp với yêu cầu kỹ thuật cần lưu ý các yếu tố sau

• Môi chất chảy qua gate valve là gì: Nước, xăng – dầu, bùn – cát,… mỗi lưu chất có đặc điểm khác nhau kể cả về độ nhớt, nhiệt độ và áp suất
• Nhiệt độ: Nếu môi chất và vị trí lắp đặt có nhiệt độ cao hoặc nhiệt độ âm thì cần lưu ý bởi liên quan nhiều đến vật liệu làm kín như gioăng là vật liệu EPDM, hoặc PTFE
• Áp suất: Cùng là dùng cho nước nhưng áp suất khác nhau thì giới hạn chịu áp và theo đó kiểu kết nối có thể khác nhau, đặc biệt là khi nối bằng mặt bích thì liên quan nhiều đến tiêu chuẩn mặt bích

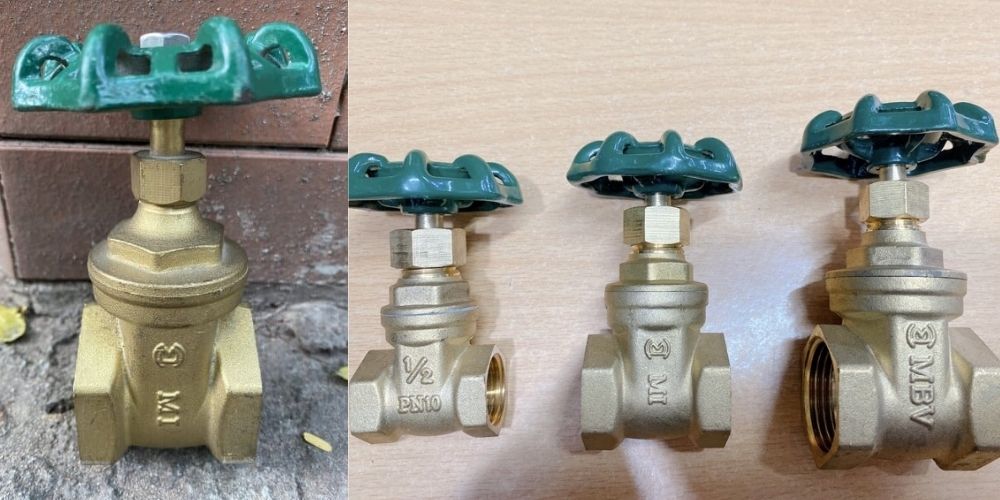

Tại Việt Nam van cổng Minh Hòa là một trong những nhãn hiệu nổi tiếng Việt Nam, van được làm bằng đồng và kết nối bằng ren tiêu chuẩn BS 21, với các kích cỡ từ DN15 ~ DN100. Đang là một trong những lựa chọn hàng đầu của người tiêu dùng
