Trong hệ thống đường ống công nghiệp, ký hiệu van 1 chiều đóng vai trò quan trọng trong việc kiểm soát dòng chảy và đảm bảo an toàn vận hành. Bài viết này sẽ giúp bạn hiểu rõ về ký hiệu, phân biệt với các loại van khác và ứng dụng thực tế, tránh những sai lầm đáng tiếc khi thiết kế và lắp đặt.

1. Tầm quan trọng trong hệ thống đường ống của ký hiệu van 1 chiều

Van 1 chiều là một bộ phận quan trọng trong các hệ thống đường ống công nghiệp, nhất là trong ngành dầu khí, xử lý nước, hệ thống HVAC và các hệ thống đường ống chống trào ngược. Trong bản vẽ thiết kế hệ thống, ký hiệu van 1 chiều giúp kỹ sư, người thi công và nhà quản lý hệ thống nhận biết rõ ràng chức năng của từng loại van, từ đó bố trí đúng và tối ưu hoạt động.

2. Phân biệt ký hiệu van 1 chiều với các loại van khác

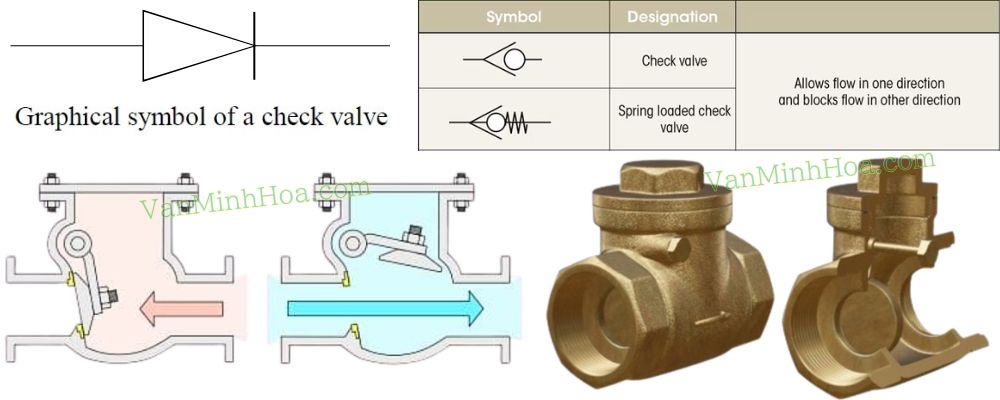

Trong các bản vẽ hệ thống đường ống, ký hiệu van 1 chiều thường là hình tam giác hoặc hình cung có dấu mũi tên chỉ theo hướng chấp nhận dòng chảy. Khác với van cổ điều hay van bi, ký hiệu van 1 chiều cho thấy rõ chức năng chỉ cho phép dòng chảy theo một hướng duy nhất, ngăn chặn hiện tượng trào ngược.

Một ví dụ thực tế là trong hệ thống cấp nước công nghiệp, việc bố trí van 1 chiều sai vị trí có thể dẫn đến dòng nước trào ngược, gây hỏng hóc máy bơm và làm giảm tuổi thọ của hệ thống.

3. Ký hiệu van 1 chiều có trong thiết kế của hệ thống nào

Ký hiệu van 1 chiều có trong hầu hết tất cả hệ thống đường ống sử dụng đến chủng loại van 1 chiều nói chung

3.1 Hệ thống đường ống công nghiệp

Trong ngành dầu khí, các ký hiệu van 1 chiều giúp đảm bảo rằng van chỉ cho phép dầu hoặc khí lưu thông theo hướng đã thiết kế, ngăn ngừa sự cố rò rỉ nguy hiểm.

3.2 Hệ thống HVAC

Trong HVAC, việc sử dụng kí hiệu van 1 chiều chính xác trên bản vẽ giúp đảm bảo các kỹ sư thiết kế và thi công bố trí van hợp lý, tránh hiện tượng khí hồi lưu gây mất hiệu suất hệ thống.

3.3 Hệ thống xử lý nước

Tại các nhà máy xử lý nước thải, van 1 chiều được sử dụng để kiểm soát dòng chảy, tránh hiện tượng hút ngược làm ô nhiễm nguồn nước sạch.

4. Lưu ý khi chọn và bố trí van 1 chiều

Việc lựa chọn van 1 chiều phù hợp cần dựa trên áp suất làm việc, loại chất lỏng hoặc khí trong đường ống. Một sai sót nhỏ trong việc sử dụng kí hiệu van 1 chiều có thể dẫn đến hỏng hóc hệ thống.

Ví dụ, trong một dự án cấp nước cho khu công nghiệp, do không tuân thủ đúng ký hiệu trên bản vẽ, đội thi công đã lắp sai hướng van 1 chiều, dẫn đến nước không thể lưu thông, gây thiệt hại hàng trăm triệu đồng để sửa chữa.

5. Các loại van 1 chiều và thương hiệu phổ biến

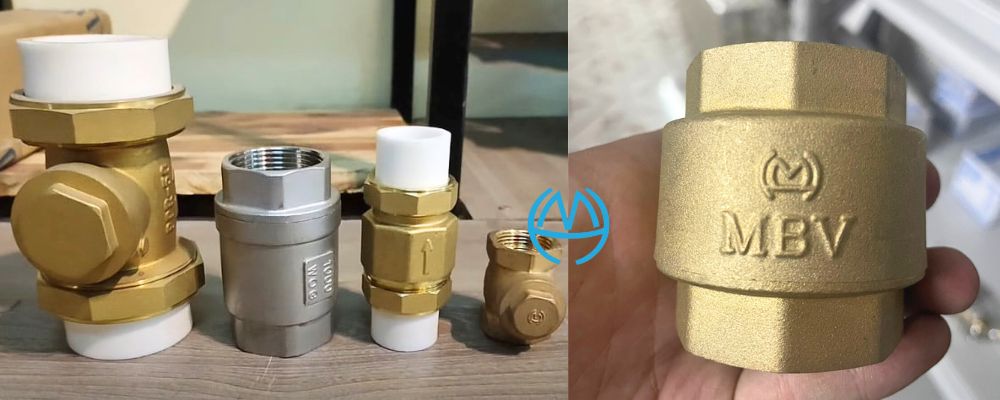

Có những hệ thống ký hiệu chung về tất cả chủng loại van 1 chiều. Song, có những đơn vị thiết kế hoặc một số quy định riêng của các công ty hoặc nhà máy lớn quy định riêng về các loại van 1 chiều khác nhau như: Van 1 chiều lò xo, van 1 chiều lá lật, van 1 chiều cánh bướm,…

Tại Việt Nam van 1 chiều Minh Hòa đã do nhà sản xuất van Minh Hòa, đã trở thành một trong các nhãn hiệu nổi tiếng ở Việt Nam
