Non rising gate valve là gì

Non rising stem gate valve hay non rising gate valve là gì? Thuật ngữ tưởng chừng xa lạ, nhưng lại rất quen thuộc với những kỹ sư đang làm việc trong các hệ thống đường ống. Để hiểu rõ hơn về thiết bị này, mời các bạn cùng tham khảo thông tin dưới đây.

1. Non rising stem gate valve là gì

Khi tìm hiểu về các loại van cổng, bạn sẽ thường xuyên bắt gặp thuật ngữ “non rising stem gate valve”. Thoạt nhìn, đây là một cụm từ mang nặng tính kỹ thuật, nhưng nếu bóc tách từng từ theo đúng nghĩa tiếng Anh, cách hiểu lại khá trực quan.

  • Non: Có nghĩa là không
  • Rising: Là trồi lên
  • Stem: Nghĩa là trục hoặc ty
  • Gate: Cổng hoặc cửa
  • Valve: Đơn thuần là van

non rising gate valve là gì 1

Ghép toàn bộ lại, Non rising stem gate valve có thể hiểu là van cổng trục không trồi lên. Tuy nhiên, cách hiểu này mới chỉ phản ánh nghĩa từ vựng, chưa đầy đủ về mặt kỹ thuật. Trên thực tế, Non rising gate valve chính là tên gọi tiếng Anh của van cổng ty chìm, loại van mà ty van không nhô lên khi đóng mở, mọi chuyển động đều diễn ra bên trong thân van.

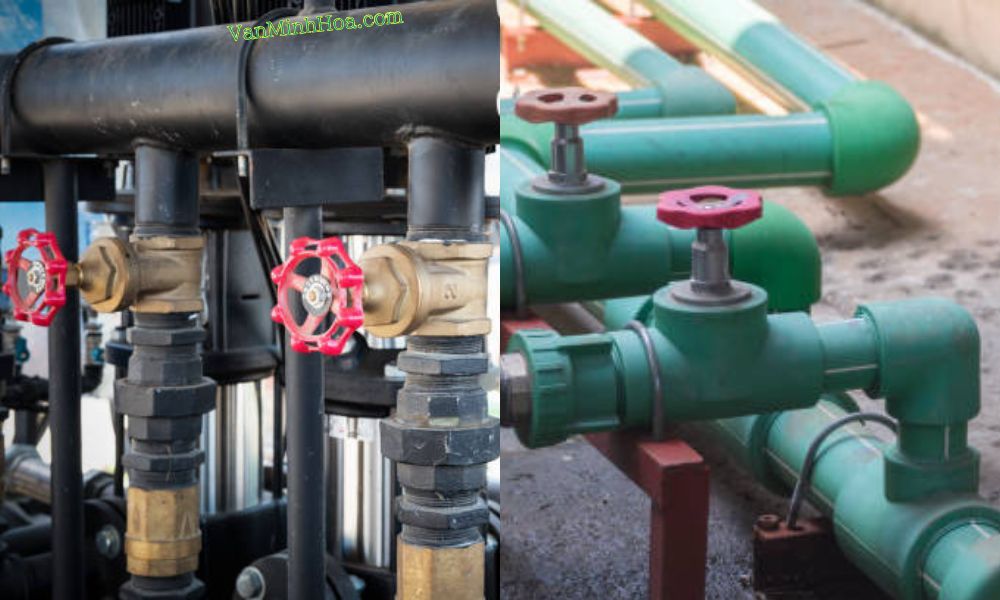

non rising gate valve là gì 2

Ngoài ra, trong thực tế mua bán và lắp đặt tại công trình, loại van này còn được biết đến với hai tên gọi khác là “non rising gate valve” và “none rising valve”

2. Tại sao cần non rising gate valve

Non rising gate valve trở thành lựa chọn phổ biến nhờ thiết kế đặc biệt, đáp ứng cả yêu cầu kỹ thuật và thực tiễn công trình. Các lý do chính khiến loại van này được ưa chuộng bao gồm:

  • Tiết kiệm không gian lắp đặt: Ty none rising valve không nhô lên khi vận hành, phù hợp với các vị trí hạn chế, đường ống chôn ngầm hoặc trần thấp
  • Ty van bền, chống gỉ: Thường được làm từ vật liệu chống gỉ, không nho lên, giúp chống ăn mòn, kéo dài tuổi thọ trong môi trường ẩm ướt hoặc hóa chất nhẹ
  • Khả năng chịu áp lực cao: Thích hợp cho các hệ thống công nghiệp, cấp nước, PCCC hay xử lý nước thải
  • Bảo trì và vận hành dễ dàng: Thiết kế đơn giản giúp non rising gate valve thao tác đóng/mở và bảo dưỡng lâu dài thuận tiện

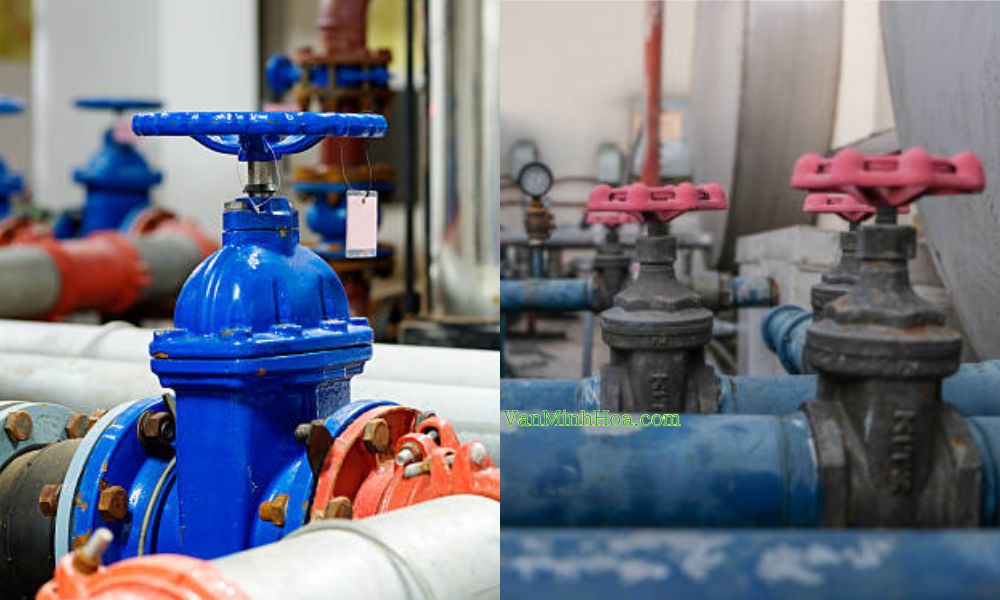

tại sao cần non rising gate valve

Nhờ những ưu điểm này, Non rising gate valve trở thành giải pháp tối ưu khi cần cân bằng hiệu suất vận hành, độ bền, chống gỉ và tiết kiệm không gian lắp đặt

3. Ty và thân non rising gate valve làm bằng vật liệu gì

Ty van là một trong những bộ phận quan trọng nhất của Non rising stem gate valve, chịu trách nhiệm truyền lực từ tay quay đến đĩa van, đồng thời tiếp xúc trực tiếp với môi trường lưu chất. Do vậy, vật liệu chế tạo ty van quyết định độ bền, khả năng chống gỉ và tuổi thọ của van.

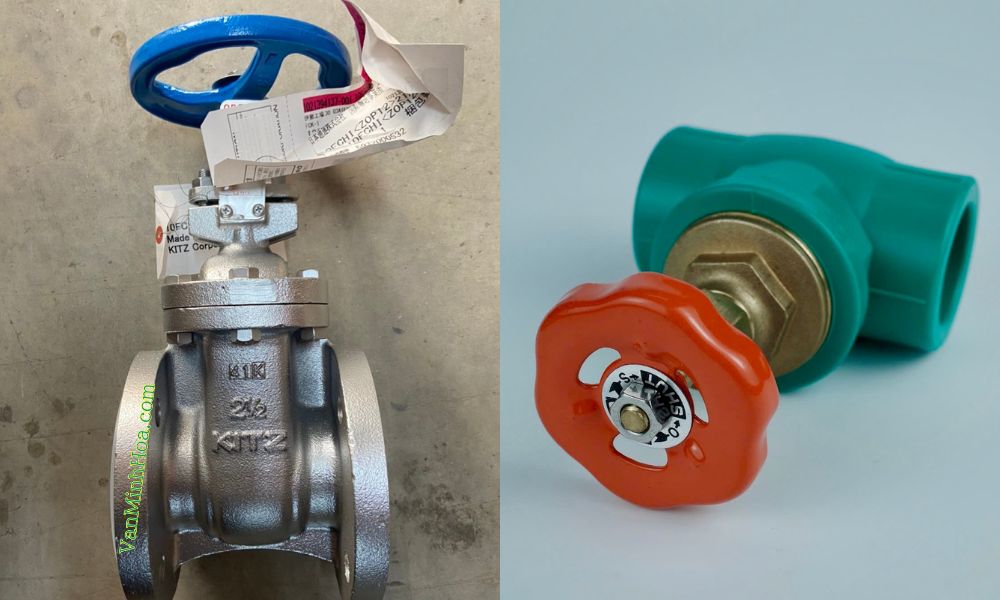

vật liệu non rising gate valve 1

Các vật liệu thường dùng để chế tạo ty của non rising stem gate valve bao gồm:

  • Inox: Phổ biến nhất, đặc biệt là inox 304 hoặc 316, nhờ chống ăn mòn tốt, chịu được môi trường ẩm ướt và hóa chất nhẹ, đồng thời duy trì độ cứng và bền trong quá trình vận hành
  • Thép hợp kim mạ hoặc phủ crom: Được sử dụng để tăng khả năng chống mài mòn và chống gỉ, thường thấy trong các van chịu áp lực cao
  • Thép carbon với lớp phủ chống gỉ: Phù hợp với các hệ thống không tiếp xúc trực tiếp với hóa chất ăn mòn mạnh, chi phí thấp hơn inox nhưng vẫn đảm bảo độ bền cơ học

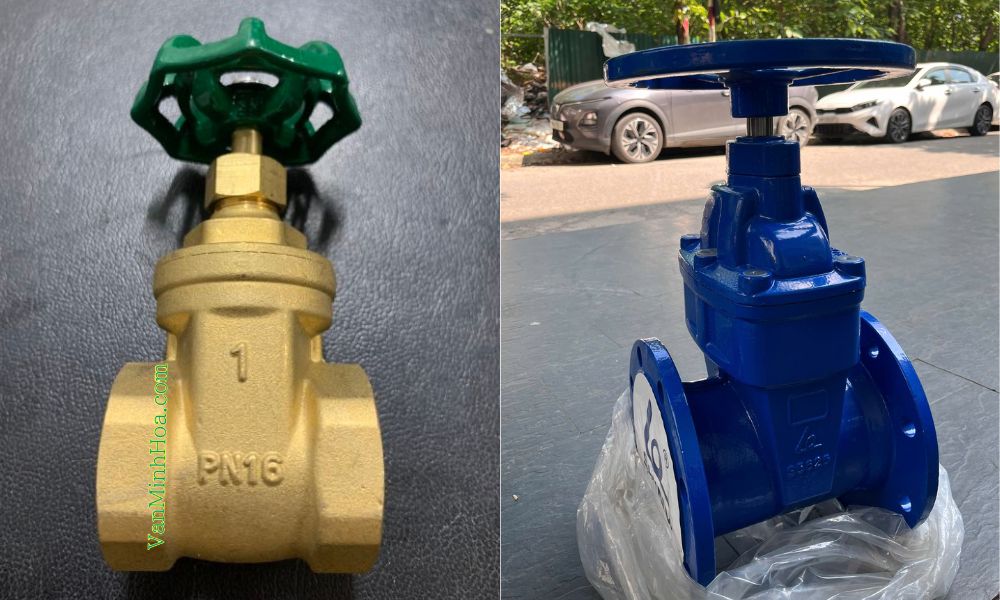

vật liệu non rising gate valve 2

Bên cạnh đó, thân van chịu toàn bộ áp lực dòng chảy và quyết định độ bền tổng thể của non rising gate valve, vì vậy lựa chọn vật liệu phù hợp là rất quan trọng. Dưới đây là một số nhóm vật liệu phổ biến:

  • None rising valve thân inox: Chống ăn mòn mạnh, bền với hóa chất và môi trường ẩm ướt, thích hợp cho nước sạch, thực phẩm hoặc hóa chất
  • Non rising gate valve thân đồng: Phù hợp với van kích thước nhỏ, dễ chế tạo, bền với nước và chịu nhiệt tốt
  • Non rising stem gate valve thân gang: Chịu áp lực tốt, bền vững, giảm tiếng ồn khi vận hành, phổ biến trong hệ thống cấp nước và PCCC
  • None rising valve thân nhựa: Nhẹ, kháng hóa chất, dễ lắp đặt, thường dùng cho hệ thống cấp nước, xử lý nước thải hoặc môi trường ăn mòn nhẹ

Trên thị trường hiện nay, các dòng non rising stem gate valve chất lượng cao như van cửa đồng Minh Hòa với ty chìm thiết kế tinh xảo làm bằng đồng thau đang được ưa chuộng cho các hệ thống kích thước nhỏ, nhờ độ bền vượt trội và vận hành ổn định.

4. Vận hành non rising gate valve bằng cách nào

Dù non rising stem gate valve có thiết kế trục ty không nhô lên, nhưng vẫn có thể vận hành dễ dàng thông qua 3 phương pháp sau:

  • Tay vặn (Handwheel): Dùng cho none rising valve kích thước nhỏ, vận hành trực tiếp bằng tay
  • Tay quay (Gear operated): Sử dụng bộ truyền động cơ cùng hộp số, giúp vận hành van dễ dàng hơn với các non rising stem gate valvecỡ lớn hoặc chịu áp lực cao
  • Điều khiển điện (Electric actuator): Non rising gate valve được đóng/mở tự động bằng động cơ điện, thích hợp cho hệ thống tự động hóa

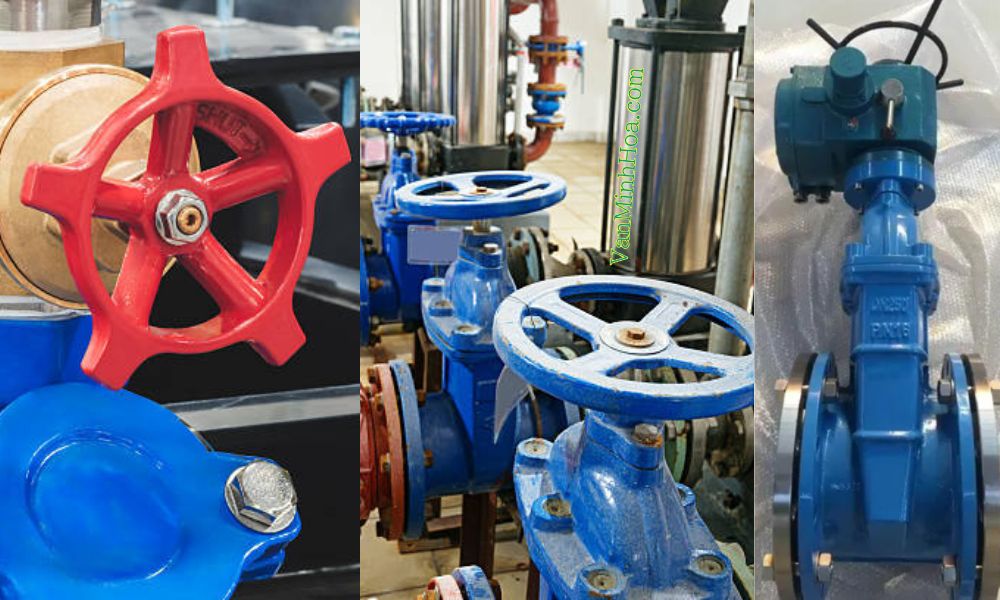

vận hành non rising gate valve

5. Kết nối của non rising stem gate valve

Non rising stem gate valve có nhiều phương thức kết nối, tùy theo loại đường ống, áp lực và yêu cầu thi công. Việc lựa chọn phương thức kết nối phù hợp giúp lắp đặt dễ dàng, kín khít và vận hành an toàn. Các kiểu kết nối phổ biến bao gồm:

  • Ren (Threaded): Thường dùng cho van kích thước nhỏ, dễ lắp đặt và bảo trì, phổ biến trong hệ thống cấp nước dân dụng hoặc công nghiệp nhẹ
  • Mặt bích (Flanged: Thường áp dụng cho van kích thước trung bình và lớn, chịu áp lực cao, kết nối chắc chắn và dễ tháo lắp khi bảo dưỡng
  • Hàn (Butt-welded/Socket-welded): Chủ yếu dùng trong môi trường áp lực cao hoặc đường ống công nghiệp, tạo kết nối đồng nhất về vật liệu và mang lại độ kín cao

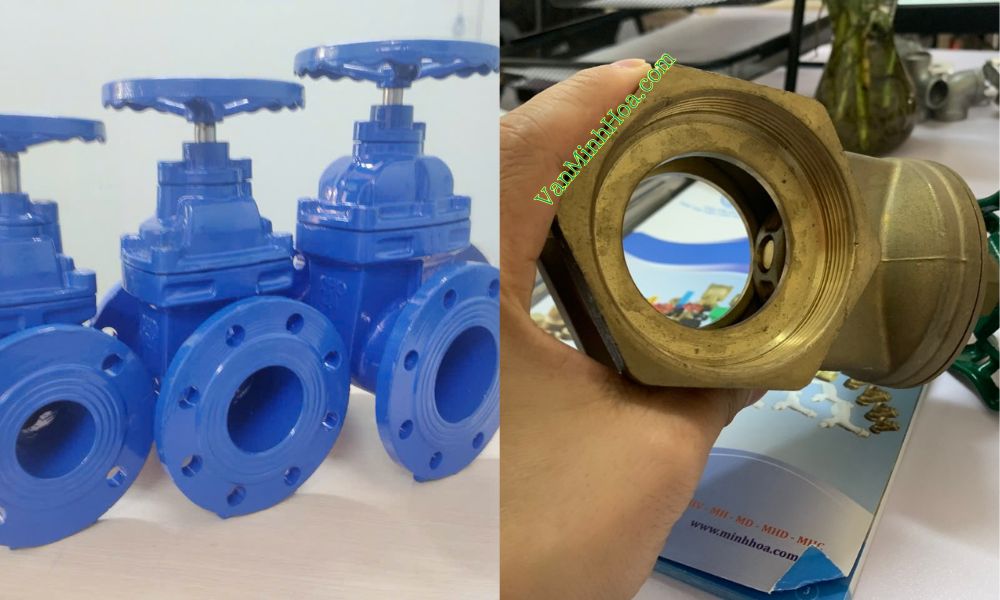

kết nối non rising gate valve

Các dòng van đồng Minh Hòa, bao gồm cả non rising gate valve, được chế tạo theo hệ ren BS 21 ISO 228-1:2000 của châu Âu, đảm bảo kết nối chắc chắn. Khi lắp đặt, chỉ cần quấn thêm băng tan để tăng độ kín khít và đảm bảo vận hành ổn định

6. Kết luận

Non rising stem gate valve là giải pháp tối ưu cho nhiều hệ thống công nghiệp và dân dụng nhờ thiết kế tiết kiệm không gian, ty van bền chống gỉ và vận hành ổn định. Với đa dạng vật liệu cho ty và thân van, nhiều phương thức kết nối và các tùy chọn vận hành từ tay vặn, tay quay đến điều khiển điện, loại van này đáp ứng linh hoạt các yêu cầu về hiệu suất, độ bền và an toàn.

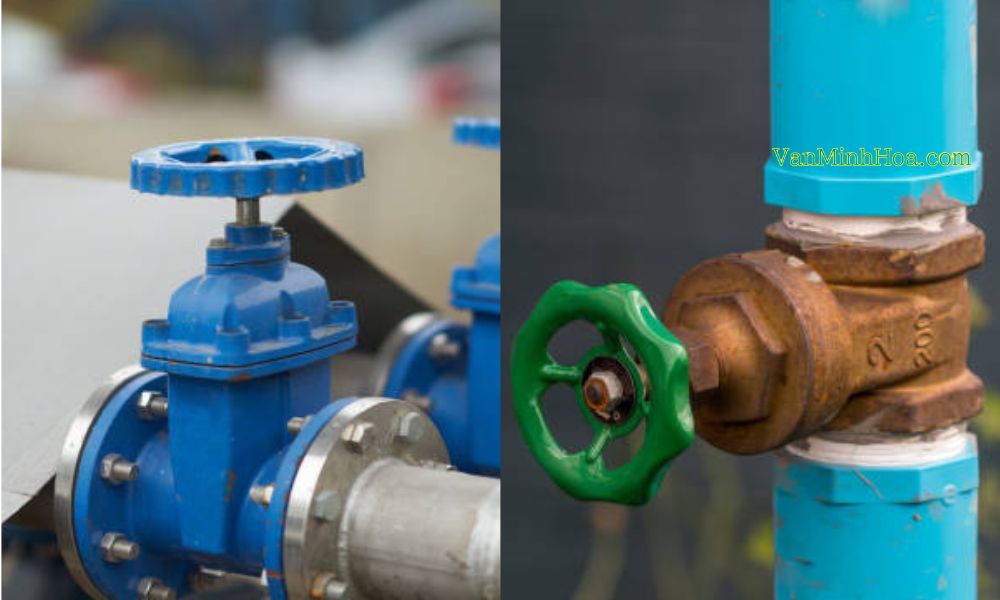

kết luận non rising gate valve

Liên hệ ngay với đại lý van vòi Minh Hòa chúng tôi để được tư vấn kỹ thuật chi tiết, báo giá tốt nhất về loại valve đặc biệt này!
