Van 1 chiều 34 là van DN34 hay phi 34
Không hiểu van 1 chiều 34 là van phi 34 hay van DN34 và không hiểu chủng loại, vật liệu, kết nối,… có thể dẫn đến các vấn đề nghiêm trọng như búa nước (water hammer), rò rỉ hoặc hỏng hóc hệ thống. Vì vậy, khi làm việc liên quan đến sản phẩm này hãy đi sâu vào các khía cạnh để giảm phiền hà
1. Tổng quan van 1 chiều 34
Đây là một loại van 1 chiều dùng để lắp với ống có đường kính ngoài khoảng 34 mm, được thiết kế chuyên biệt để kiểm soát dòng chảy chỉ theo một hướng nhất định. Mục tiêu chính là ngăn chặn hoàn toàn dòng chảy ngược, một hiện tượng có thể gây hư hại nghiêm trọng cho bơm, thiết bị và toàn bộ hệ thống đường ống.

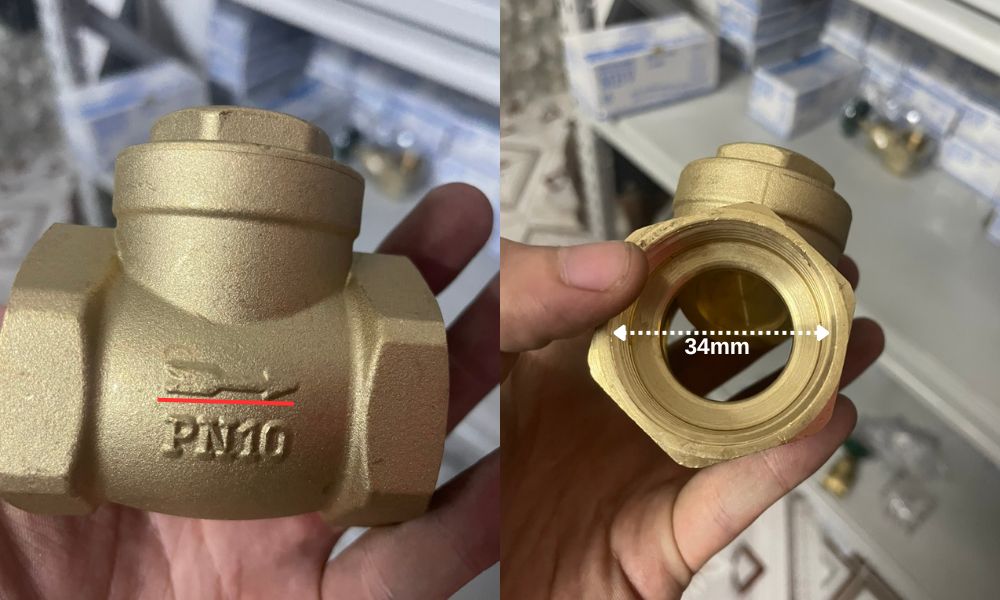

1.1 Định nghĩa van 1 chiều 34 là gì
Van 1 chiều phi 34 là
- Van 1 chiều
- Lắp với ống có đường kính ngoài 34mm – Nên còn được gọi là van 1 chiều phi 34 hay van 1 chiều ống 34
- Với các van kim loại hoặc van nhựa dùng để lắp với ống kim loại có đường kính danh nghĩa: DN25 hay 25A hoặc 3/4″, chi tiết tại DN25 là phi bao nhiêu
- Với các van nhựa được sản xuất theo tiêu chuẩn kích thước ống nhựa sẽ có đường kính danh nghĩa: DN34

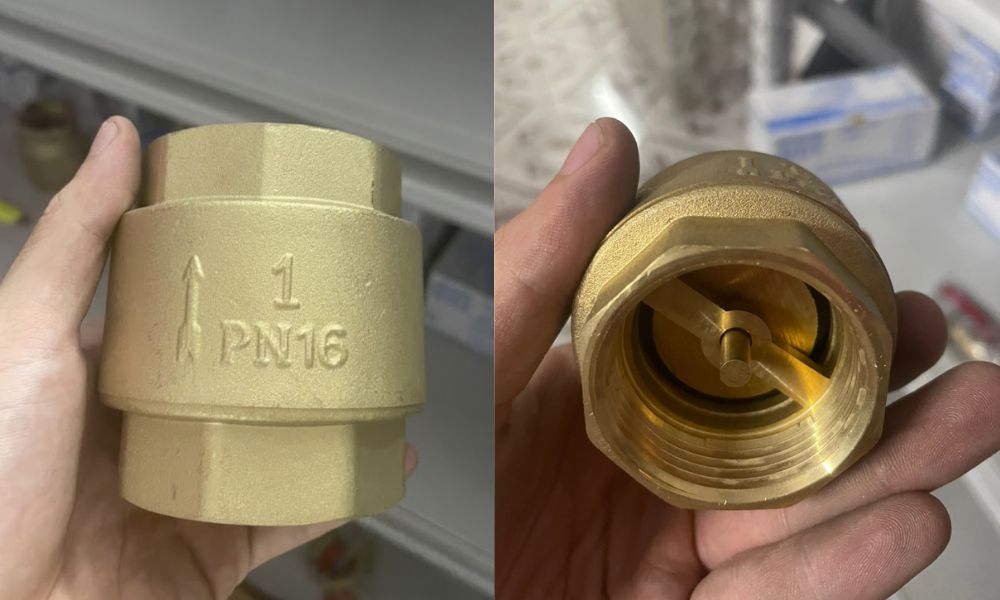

1.2 Thông số kỹ thuật cơ bản
Các thông số chính của van 1 chiều nói chung và van 1 chiều phi 34 nói riêng, gồm
- Vật liệu chế tạo van
- Áp lực làm việc tối đa
- Nhiệt độ giới hạn lớn nhất
- Kiểu kết nối và tiêu chuẩn kết nối
2. Phân loại van 1 chiều 34
Việc hiểu rõ các loại van 1 chiều ống 34 dựa trên cấu tạo là cực kỳ quan trọng để lựa chọn đúng sản phẩm cho từng ứng dụng cụ thể. Mỗi loại van có ưu và nhược điểm riêng, ảnh hưởng đến hiệu suất và tuổi thọ hệ thống.

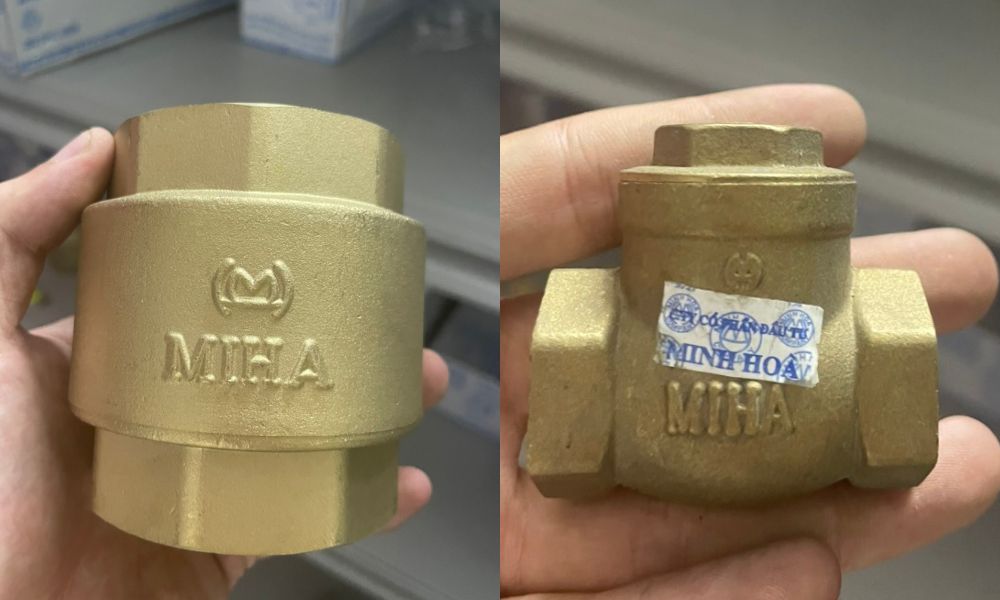

2.1 Các loại van 1 chiều phổ biến
Thông thường, chúng ta có thể phân loại van 1 chiều 34 thành các kiểu chính như sau:
- Van lá lật với tên tiếng anh là Swing Check Valve: Đây là loại van phổ biến, sử dụng một đĩa (lá) xoay quanh một trục ngang hoặc dọc.
- Đĩa mở ra khi có dòng chảy thuận và đóng lại dưới tác động của trọng lực hoặc dòng chảy ngược.
- Phù hợp cho lưu chất có độ nhớt thấp và cần tổn thất áp suất thấp.
- Van lò xo với tên tiếng anh là Spring-loaded Check Valve: Sử dụng một đĩa hoặc piston chuyển động thẳng đứng, được giữ bởi một lò xo.
- Dòng chảy thuận thắng lực lò xo để mở van và khi dòng chảy yếu đi hoặc đảo chiều, lò xo sẽ đẩy đĩa về vị trí đóng.
- Loại này thường nhỏ gọn, phản ứng nhanh, ít gây búa nước và có thể lắp đặt ở nhiều vị trí, kể cả ống đứng.

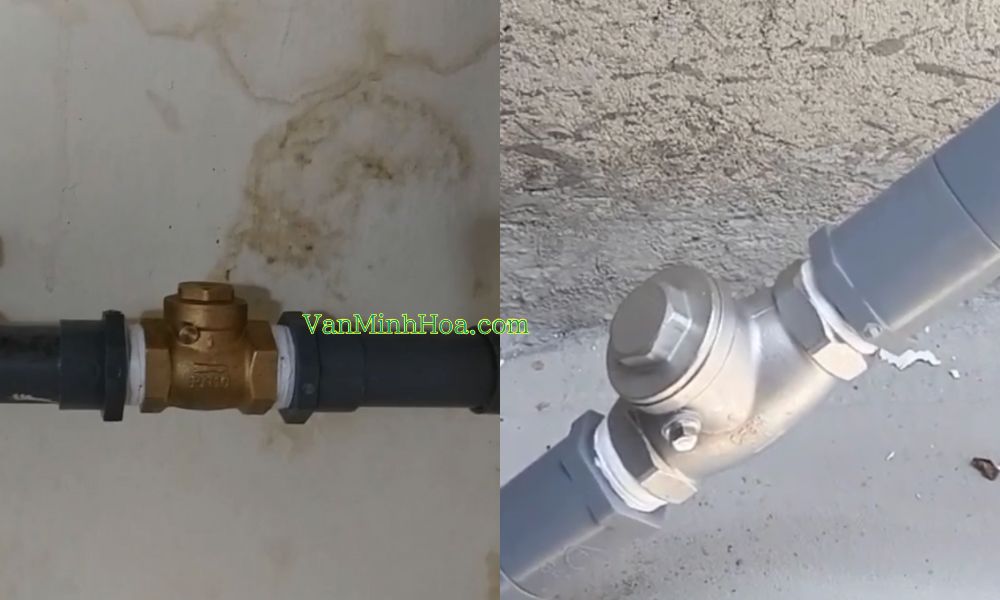

2.2 Lựa chọn theo lưu chất
Việc chọn loại van 1 chiều 34 phù hợp với từng lưu chất là yếu tố then chốt.
- Nước và nước thải: Van lá lật hoặc van lò xo bằng đồng, inox 304 là lựa chọn phổ biến.
- Đối với nước thải, cần cân nhắc vật liệu có khả năng chống ăn mòn tốt hơn và cấu trúc ít bị tắc nghẽn.
- Hơi nóng: Van làm từ vật liệu đồng hoặc inox là lý tưởng
- Khí nén và khí gas: Van lò xo là lý tưởng vì chúng đảm bảo đóng kín nhanh, giảm thiểu rò rỉ và duy trì áp suất.
- Xăng dầu: Thường sử dụng an inox hoặc van thép, nhưng cần xem xét thêm các tiêu chuẩn API 6D cho ứng dụng dầu khí.
- Hóa chất: Van thân nhựa được ưu tiên hàng đầu

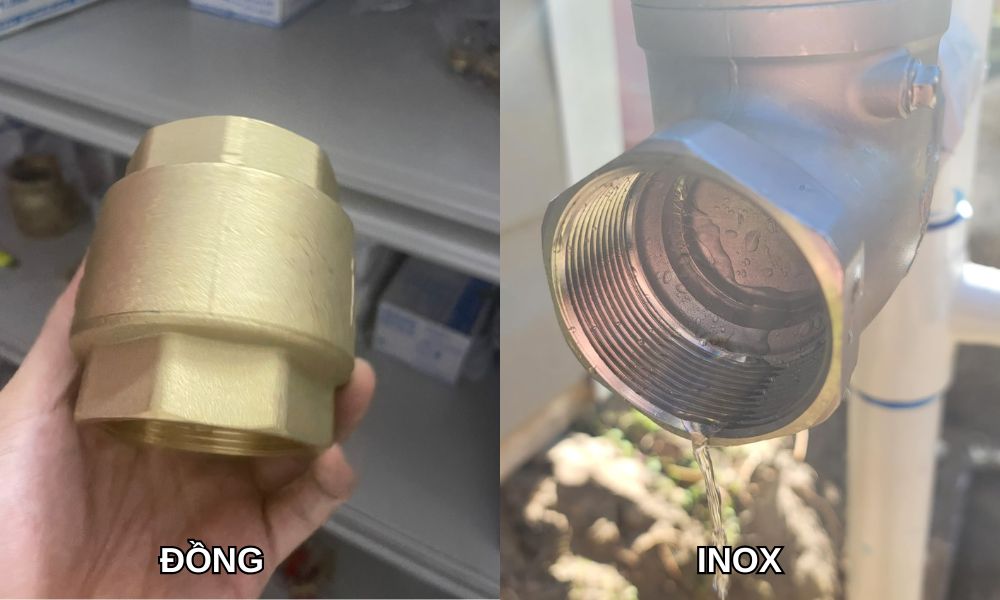

3. Vật liệu sản xuất van 1 chiều 34
Với vai trò của kỹ sư chúng tôi luôn nhấn mạnh rằng vật liệu và tiêu chuẩn sản xuất là nền tảng của độ bền và an toàn của bất kỳ loại van nào, đặc biệt là van 1 chiều phi 34. Sự lựa chọn đúng đắn không chỉ kéo dài tuổi thọ thiết bị mà còn đảm bảo an toàn cho toàn bộ hệ thống và người vận hành.
Các vật liệu phổ biến cho van 1 chiều 34 bao gồm:
- Đồng (bao gồm cả đồng đỏ và đồng thau): Có độ bền cơ học cao, chống ăn mòn tốt trong môi trường nước sạch, nước sinh hoạt và một số hóa chất nhẹ.
- Chịu nhiệt độ tới 120°C.
- Thường được sản xuất theo BS 5154:1991.
- Van đồng phổ biến trong hệ thống cấp nước dân dụng, PCCC.
- Inox: Chống ăn mòn vượt trội trong nhiều môi trường hóa chất khắc nghiệt, nước biển, và hơi nóng công nghiệp.
- Chịu nhiệt độ cao hơn (180 ~ 220°C).
- Inox 316 đặc biệt tốt cho môi trường có clorua.
- Nhựa (PVC/UPVC): Mặc dù khả năng chịu nhiệt không cao, nhưng van nhựa vẫn có mặt trong các hệ thống nước sạch hoặc hóa chất nhẹ ở áp lực thấp
4. Chọn van 1 chiều ống 34 tối ưu và tránh búa nước
Trong vai trò kỹ sư thiết kế đường ống, việc lựa chọn van 1 chiều ống 34 không chỉ là chọn đúng kích thước và vật liệu, mà còn phải tối ưu hóa hiệu suất và đặc biệt là phòng tránh hiện tượng búa nước (water hammer), một vấn đề có thể gây hư hại nghiêm trọng cho hệ thống.

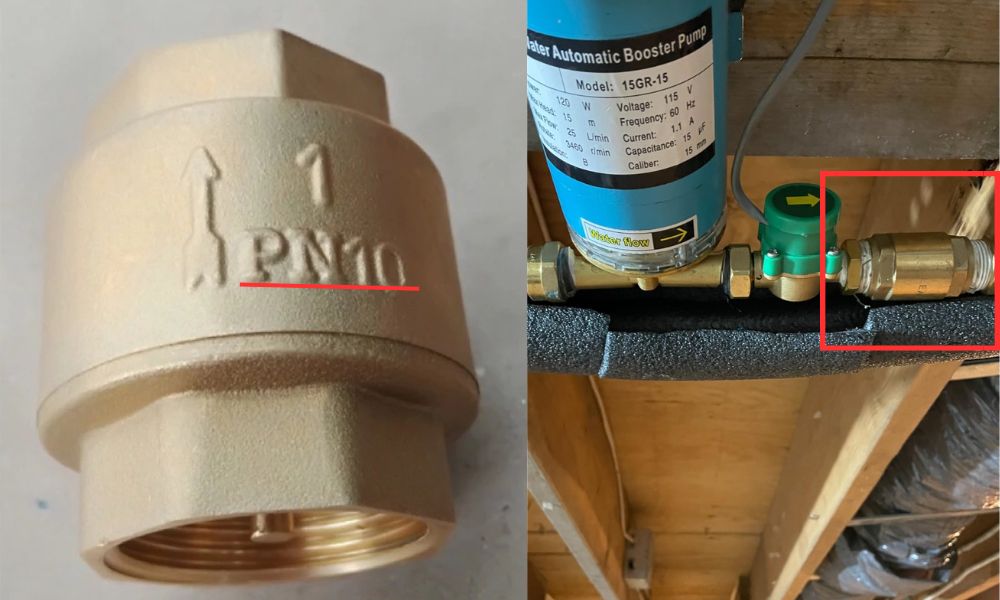

4.1 Yếu tố ảnh hưởng đến việc lựa chọn van
Khi chọn van 1 chiều 34, cần cân nhắc các yếu tố sau:
- Lưu chất: Đã phân tích ở mục 2.2. đây là yếu tố quyết định vật liệu van.
- Áp lực và nhiệt độ làm việc: Van phải có PN và nhiệt độ định mức cao hơn điều kiện vận hành tối đa của hệ thống.
- Tổn thất áp suất: Một số loại van (ví dụ van lá lật) có thể gây tổn thất áp suất thấp hơn, nhưng yêu cầu không gian lắp đặt lớn. Van lò xo có thể gây tổn thất cao hơn một chút nhưng lại nhỏ gọn.
- Vị trí lắp đặt: Van lá lật thường đòi hỏi lắp đặt nằm ngang; van lò xo có thể lắp đặt ở bất kỳ vị trí nào, kể cả ống đứng (vertical pipe).
- Tần suất đóng mở: Đối với các hệ thống có lưu lượng thay đổi nhanh hoặc đóng mở thường xuyên, van lò xo hoặc dual-plate check valve là lựa chọn tốt hơn do khả năng phản ứng nhanh.
4.2 Chiến lược chống búa nước hiệu quả
Búa nước xảy ra khi dòng chảy đột ngột dừng lại hoặc đổi chiều, tạo ra sóng áp suất cực lớn. Để tránh hiện tượng này với van 1 chiều phi 34:
- Sử dụng van lò xo: Lò xo giúp đĩa van đóng nhanh hơn, giảm thiểu thời gian dòng chảy ngược tạo đà, từ đó giảm thiểu xung áp suất.
- Điều chỉnh tốc độ đóng bơm: Trong các hệ thống có bơm, việc kiểm soát quá trình dừng bơm từ từ cũng giúp giảm búa nước.
5. Lỗi thường gặp với van 1 chiều 34
Dựa trên kinh nghiệm thiết kế – tư vấn – lắp đặt – phân phối và bảo trì van trong nhiều năm qua, dưới đây là các lỗi từ thô sơ giản đơn cho đến phức tạp

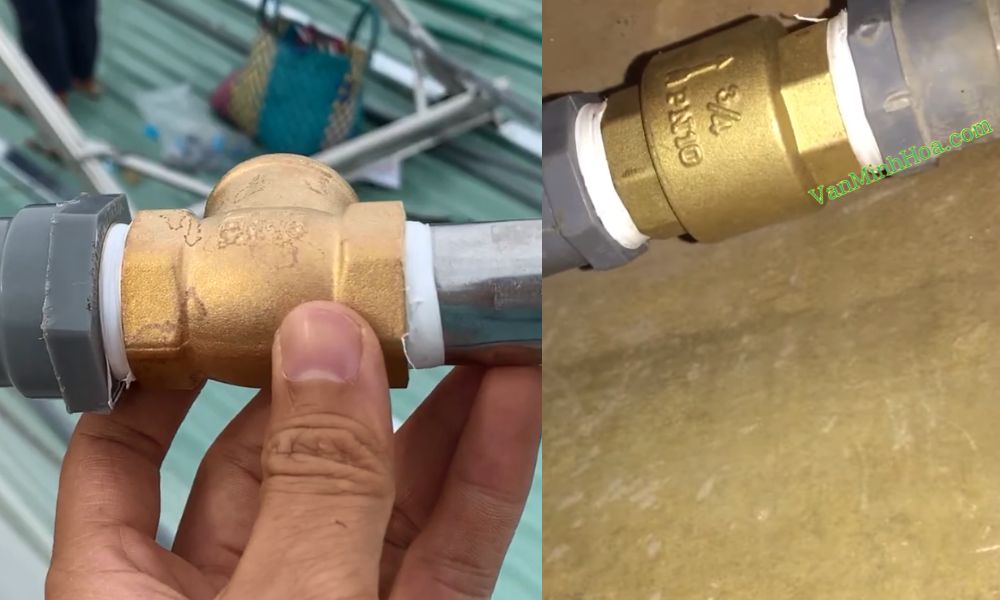

5.1 Van lắp không vừa với đường ống
Đây là lỗi cơ bản nhất, thường chỉ xảy ra do hiểu sai kích cỡ ống và van. Nhầm lẫn có thể xảy ra cả từ phía người bán hoặc người mua khi mới vào nghề, hoặc lần đầu tiếp xúc với van
» Rất đơn giản – Chỉ cần nhớ van 1 chiều 34 lắp với ống có đường kính ngoài phi 34

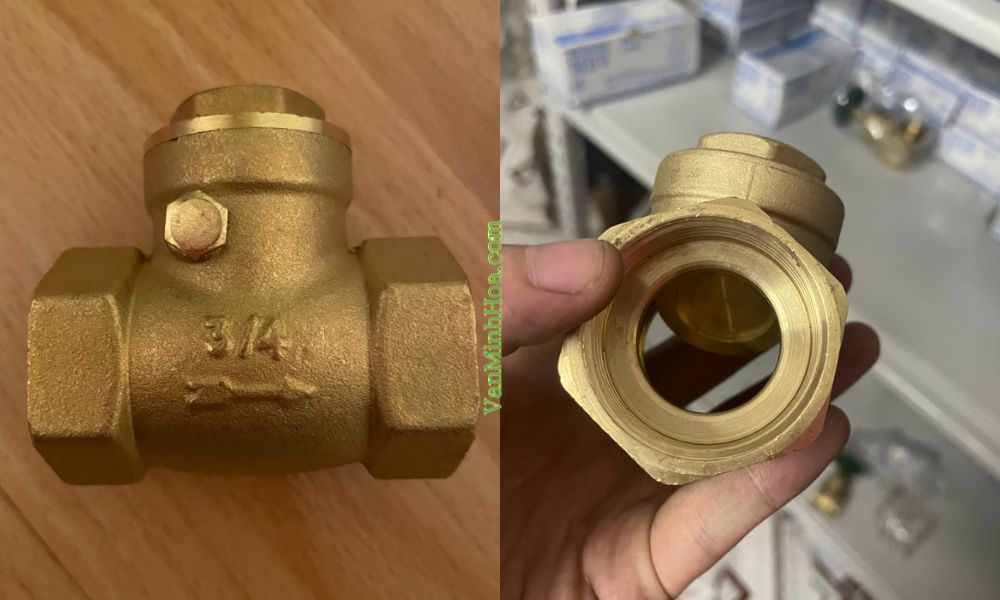

5.1 Van không đóng khi ngắt dòng
Sau khi lắp van 1 chiều phi 34 vào hệ thống, mở dòng thấy hoạt động bình thường. Nhưng khi đóng bơm (ngắt dòng) hoặc khi ngừng cấp thì van không ngắt dòng – tức nước vẫn chảy theo chiều ngược lại, van không có tác dụng định dòng theo 1 chiều cố định
« Nguyên nhân phổ biến nhất là: Lắp đặt sai – thường do người lắp không có kiến thức về van
- Van bị lắp đứng và chiều hướng từ trên xuống dưới
- Đối với van lá lật khi van lắp ngang, xong lại lắp ngược (nắp van hướng xuống đất) nên van luôn ở trạng thái mở

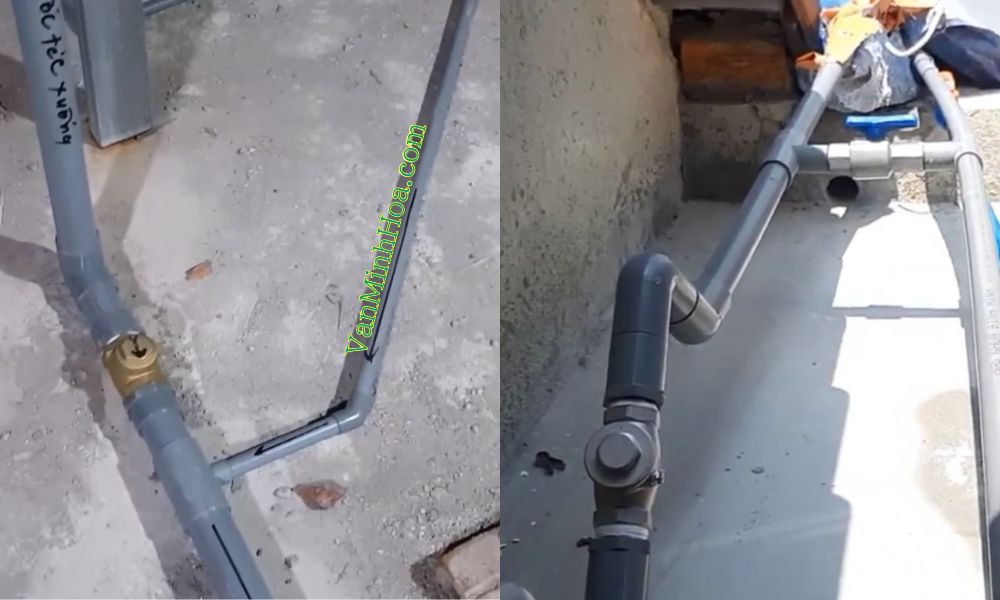

5.2 Hệ thống không hoạt động dù đã lắp van
Nguyên nhân phổ biến nhất sau khi lắp van 1 chiều 34 vào đúng ống có đường kính ngoài 34 nhưng vẫn không hoạt động
- Van bị lắp sai chiều (chiều dòng chảy ngược với chiều mở van) nên không hoạt động hệ thống – Nguy cơ gây vỡ ống
- Van lắp đúng chiều nhưng áp suất dòng quá nhỏ không đẩy được đĩa van, đặc biệt là đối với van 1 chiều lò xo

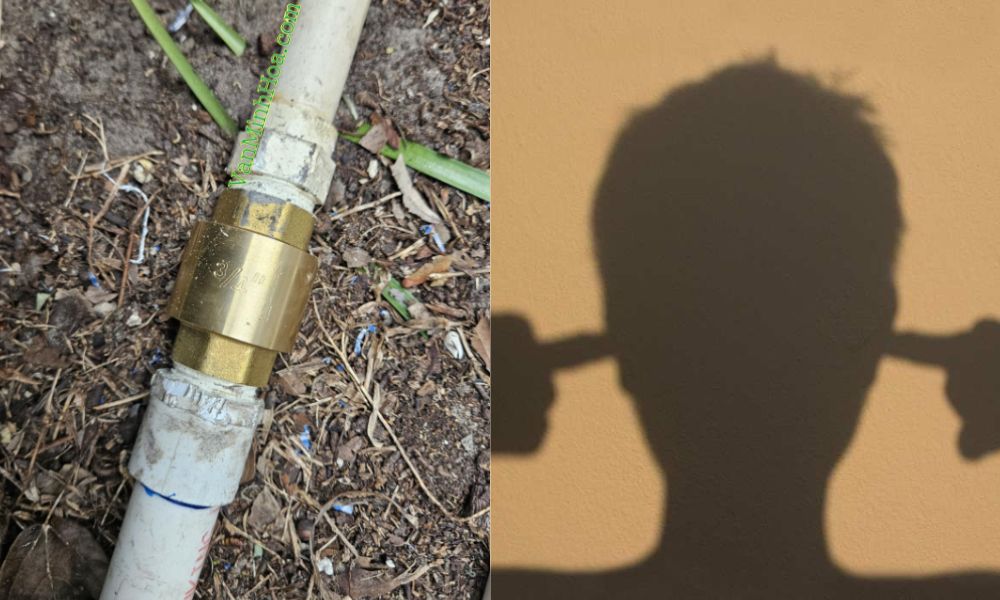

5.3 Van bị kêu – gây ồn
Van liên tục bị kêu và gây ồn, nhất là khi vị trí lắp đặt van gần với phòng ngủ và van hoạt động vào ban đêm.
Nguyên nhân: Chọn sai chủng loại, van 1 chiều ống 34 dạng lá lật sẽ gây ồn mỗi lần van đóng mở. Đặc biệt là khi đóng mở nhanh

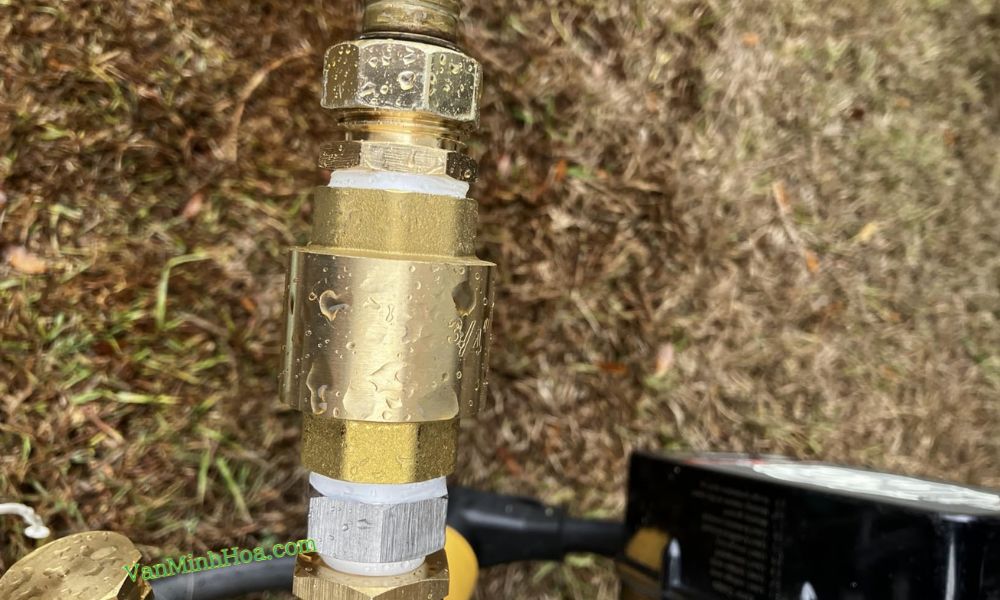

5.4 Van bị rò rỉ nhỏ
Có 2 hiện tượng rò rỉ với van 1 chiều 34
- Rò nước chảy qua van dù dòng đã đóng, đây là hiện tượng khó tránh nếu áp suất dòng thấp và van là kiểu lá lật lắp ngang
- Rò rỉ nước ra khỏi đường ống tại vị trí lắp van: Cần kiểm tra lại mối nối van, nhất là kiểu nối ren

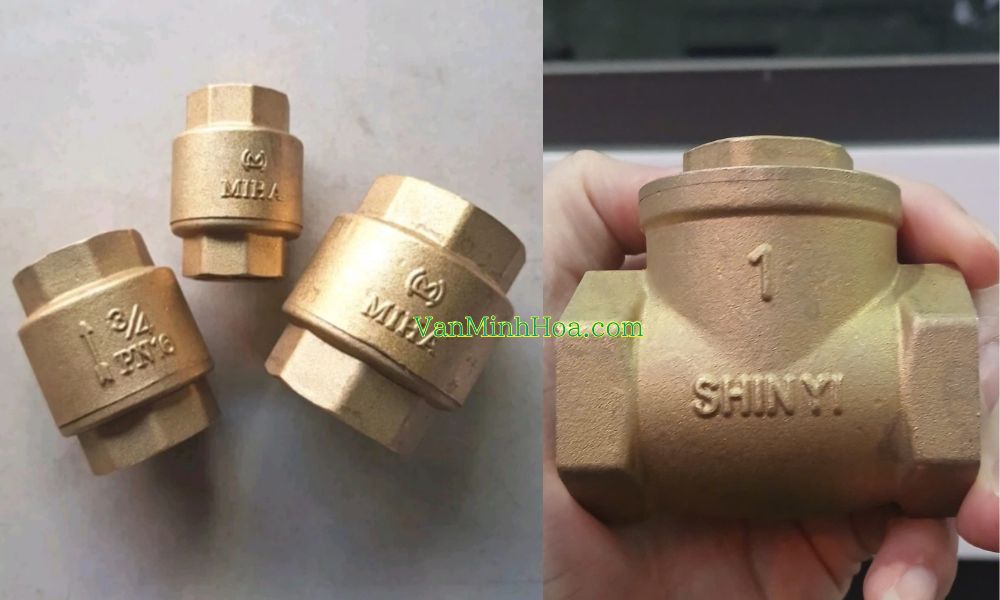

6. Nhà sản xuất van 1 chiều 34 tại Việt Nam
Hiện nay, tại Việt Nam không có nhiều nhà sản xuất van uy tín có sản xuất van 1 chiều ống 34 và Van Minh Hòa và Van Shinyi là 2 nhà sản xuất duy nhất cho tới hiện tại đang thực hiện sản xuất van này
- Van 1 chiều Minh Hòa có đầy đủ cả kiểu lò xo và kiểu lá lật
- Van 1 chiều Shinyi, với kích cỡ 34 chỉ có dòng van đồng lá lật
