Van 1 chiều DN80 có những loại nào

Van 1 chiều DN80 chính là giải pháp ngăn chặn dòng chảy ngược hiệu quả cho hệ thống đường ống DN80. Để lựa chọn van tốt nhất cho ứng dụng hệ thống, bạn cần kiến thức chuyên sâu từ phân loại, thông số kỹ thuật đến các tiêu chuẩn kiểm định quốc tế, giúp thiết kế và vận hành đảm bảo an toàn và tối ưu hóa hiệu suất hệ thống.

1. Khái niệm và vai trò

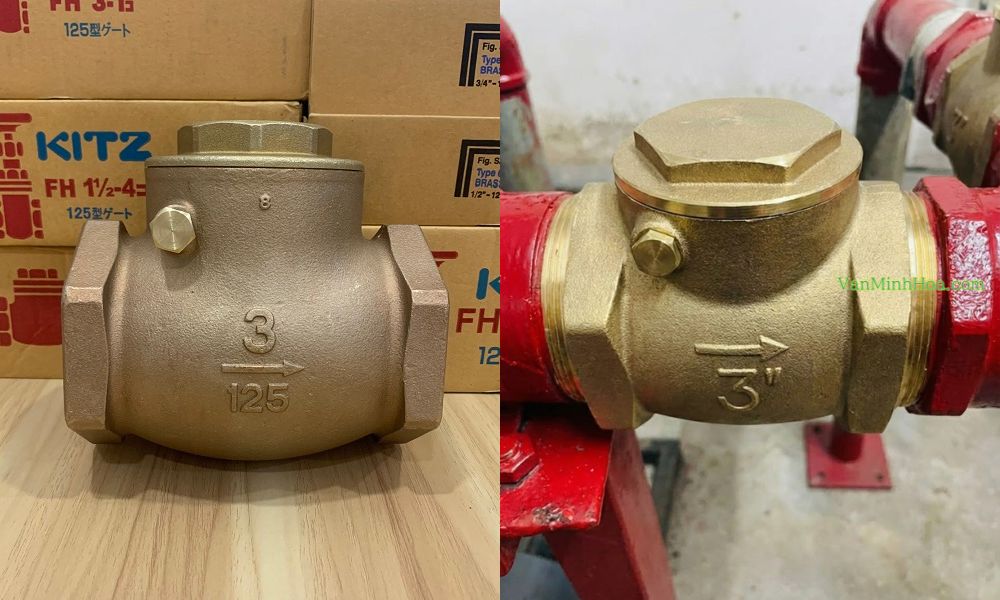

Van 1 chiều DN80, hay còn gọi là check valve DN80 là một thiết bị cơ khí quan trọng được lắp đặt trong đường ống có đường kính danh nghĩa 80 mm (thường tương ứng ống phi 90 mm).

ANH

Chức năng chính của nó là tự động cho dòng lưu chất (nước, hơi, dầu, khí, gas) lưu thông theo một chiều nhất định và ngăn chặn hoàn toàn dòng chảy ngược. Sự hoạt động tự động của van giúp bảo vệ các thiết bị nhạy cảm như máy bơm, máy nén, turbine khỏi nguy cơ hỏng hóc do va đập thủy lực (water hammer) hoặc áp suất ngược.

2. Các loại van 1 chiều DN80 phổ biến

Việc lựa chọn loại van 1 chiều DN80 phù hợp phụ thuộc vào nhiều yếu tố như đặc tính lưu chất, áp suất, nhiệt độ, không gian lắp đặt và yêu cầu chống búa nước. Dưới đây là các loại phổ biến:

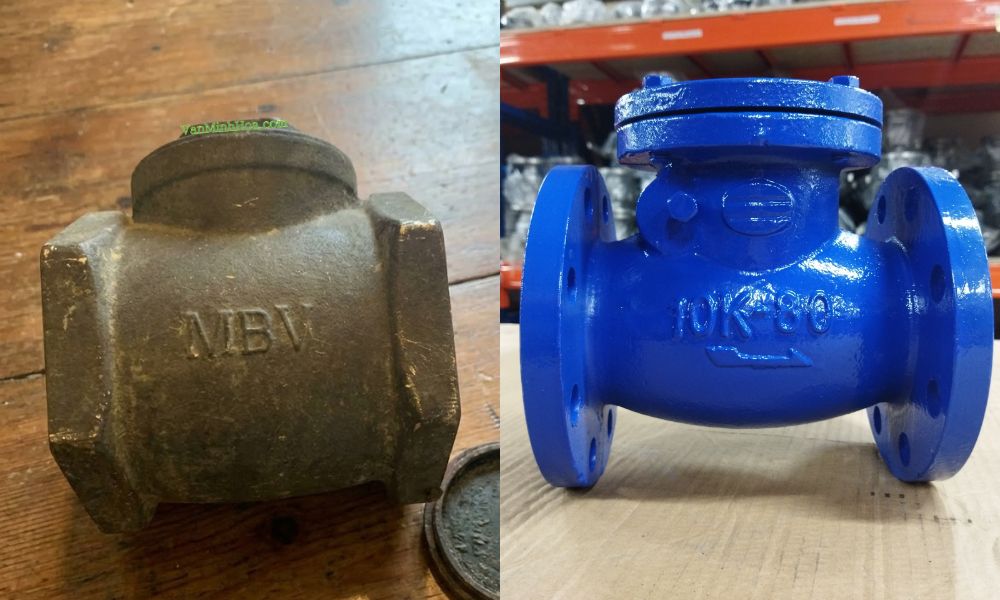

2.1 Van 1 chiều lá lật DN80

Van lá lật với tên tiếng anh là swing check valve, hoạt động dựa trên một đĩa van hình bản lề, sẽ mở ra khi có dòng chảy thuận và tự động đóng lại dưới trọng lực hoặc áp suất ngược.

  • Loại van này thường được sử dụng trong các hệ thống có lưu lượng lớn và áp suất làm việc cao, ít thay đổi hướng dòng chảy.
  • Van hoạt động hiệu quả trong việc ngăn chặn dòng chảy ngược trên hệ thống có áp lực cao và thường ít gây giảm áp.

ANH

Vì lý do này mà nhà sản xuất van đồng Minh Hòa, sản xuất tới 3 model cho dòng sản phẩm này với kích cỡ DN80 này gồm

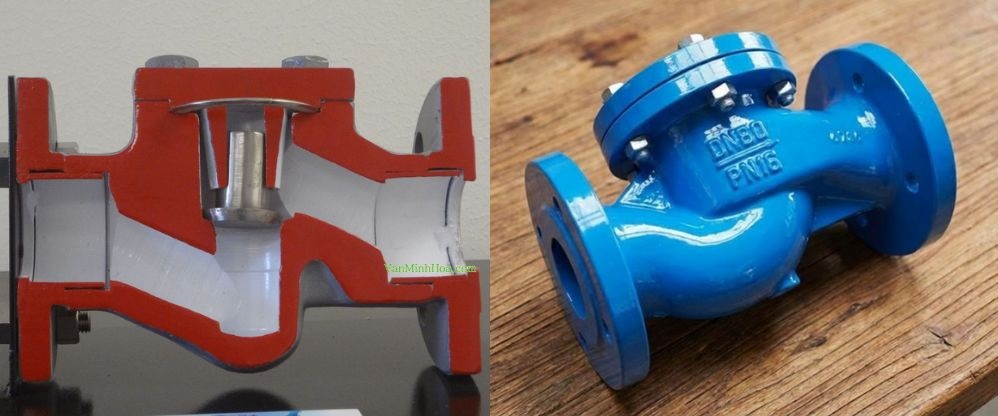

2.2 Van 1 chiều lift check  DN80

Van 1 chiều DN80 kiểu nâng có đĩa van hình trụ hoặc cầu, được nâng lên bởi áp lực dòng chảy và hạ xuống để đóng kín khi dòng chảy ngừng hoặc đảo chiều. Loại này thường phù hợp cho các ứng dụng có dòng chảy ổn định, ít rung động và yêu cầu độ kín cao, như trong hệ thống hơi nước hoặc khí nén.

ANH

Van thường được làm bằng vật liệu thép rèn có khả năng chịu áp và nhiệt độ cao hơn hẵn các loại vật liệu khác

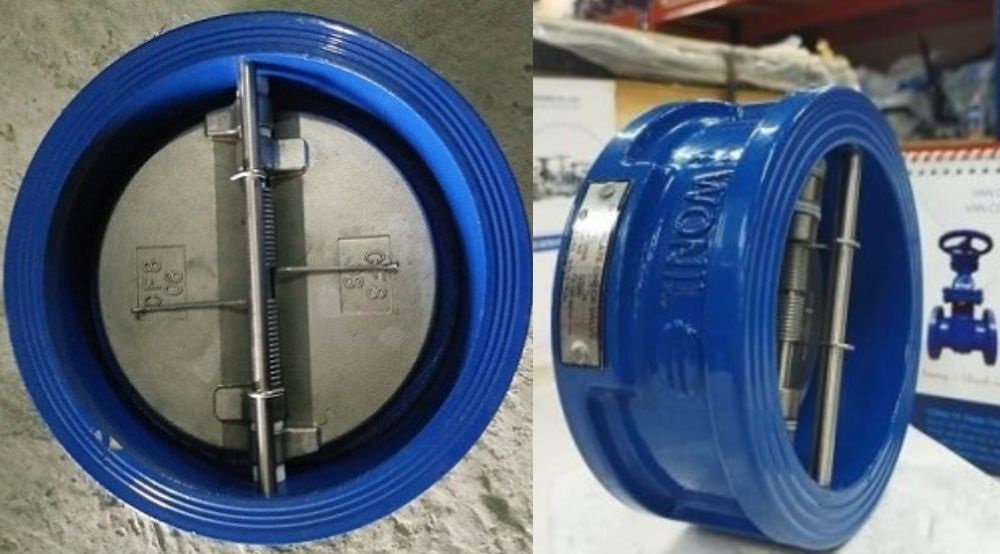

2.3 Van 1 chiều cánh bướm DN80

Van 1 chiều 80 kiểu cánh bướm, đặc biệt là loại dual-plate (hai cánh), có thiết kế nhỏ gọn, dễ lắp đặt giữa hai mặt bích (wafer type). Van sử dụng lò xo để đóng nhanh các cánh van, giúp giảm thiểu hiện tượng búa nước.

ANH

Loại van này lý tưởng cho không gian hẹp và các hệ thống có áp lực làm việc vừa phải. Van một chiều DN80 cánh bướm gang hoặc inox là lựa chọn phổ biến. Van thường làm bằng vật liệu inox và gang cánh inox

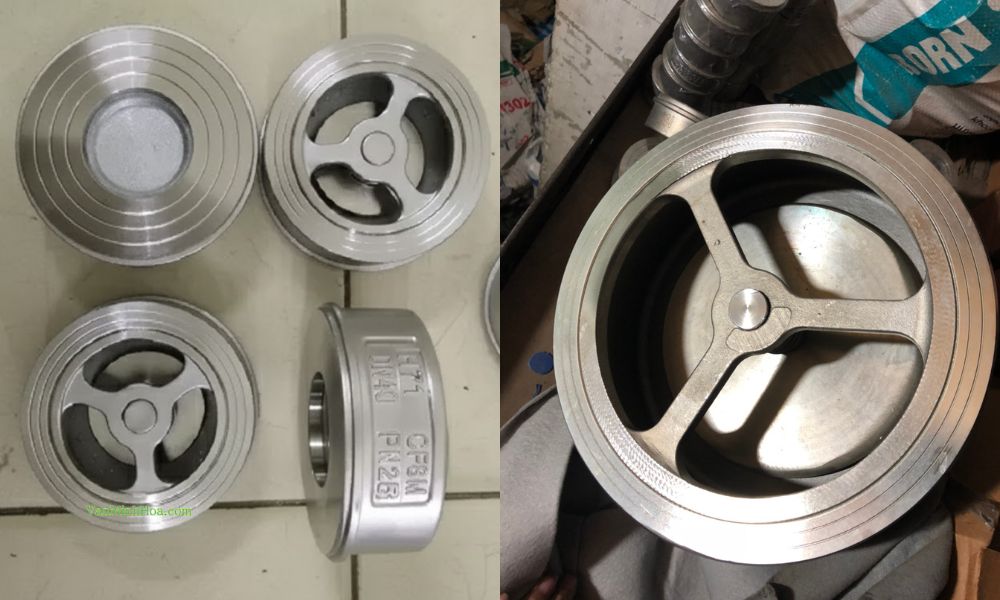

2.4 Van 1 chiều cối DN80

Van 1 chiều DN80 kiểu cối sử dụng lò xo để giữ đĩa van ở vị trí đóng cho đến khi áp lực dòng chảy thuận vượt qua lực của lò xo. Khi dòng chảy ngừng, lò xo sẽ đẩy đĩa van đóng lại nhanh chóng, giảm thiểu tối đa hiện tượng va đập thủy lực.

ANH

Mặc dù cấu tạo phức tạp hơn và chi phí cao hơn, nhưng van mang lại hiệu quả chống búa nước vượt trội.

3. Thông số kỹ thuật và vật liệu

Để lựa chọn van 1 chiều DN80 tối ưu, cần hiểu rõ các thông số kỹ thuật và vật liệu cấu thành:

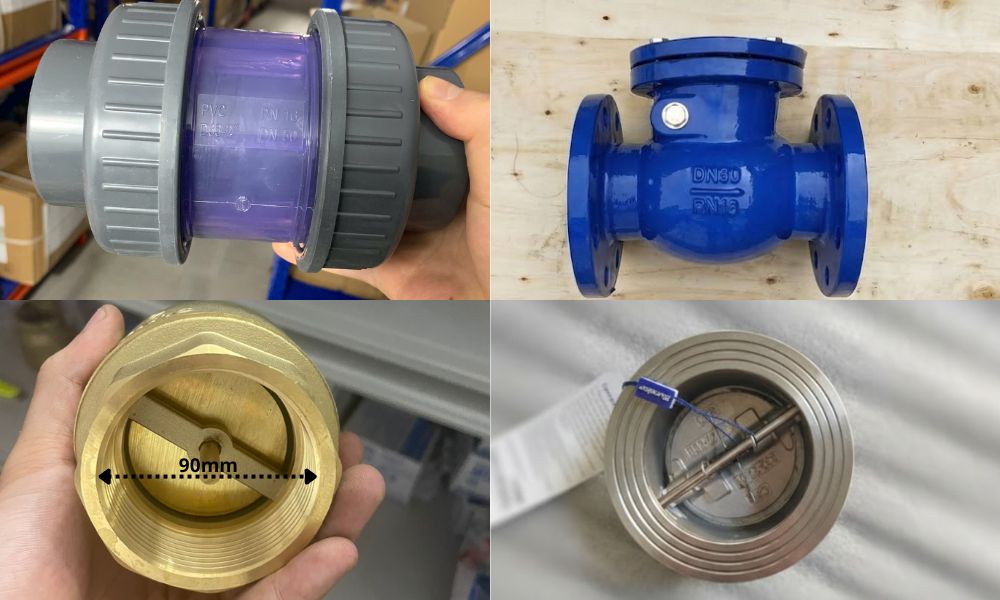

3.1. Kích thước và kiểu kết nối

Van 1 chiều DN80 chỉ có 1 kích cỡ áp dụng cho cả hệ thống ống nhựa và ống thép và có rất nhiều kiểu kết nối khác nhau

  • Kích thước: DN80 (đường kính danh nghĩa 80 mm, đường kính ngoài ống khoảng 89 ~ 90 mm).
  • Kiểu kết nối
    • Phổ biến nhất là bắt bích (flanged) theo các tiêu chuẩn như JIS, ANSI, DIN
    • Nối ren (thường dùng cho cỡ nhỏ hơn nhưng cũng có thể gặp cho DN80 ở một số ứng dụng)
    • Kiểu kẹp (wafer) cho van cánh bướm.
    • Kiểu dán keo – Áp dụng cho van làm bằng thân nhựa

ANH

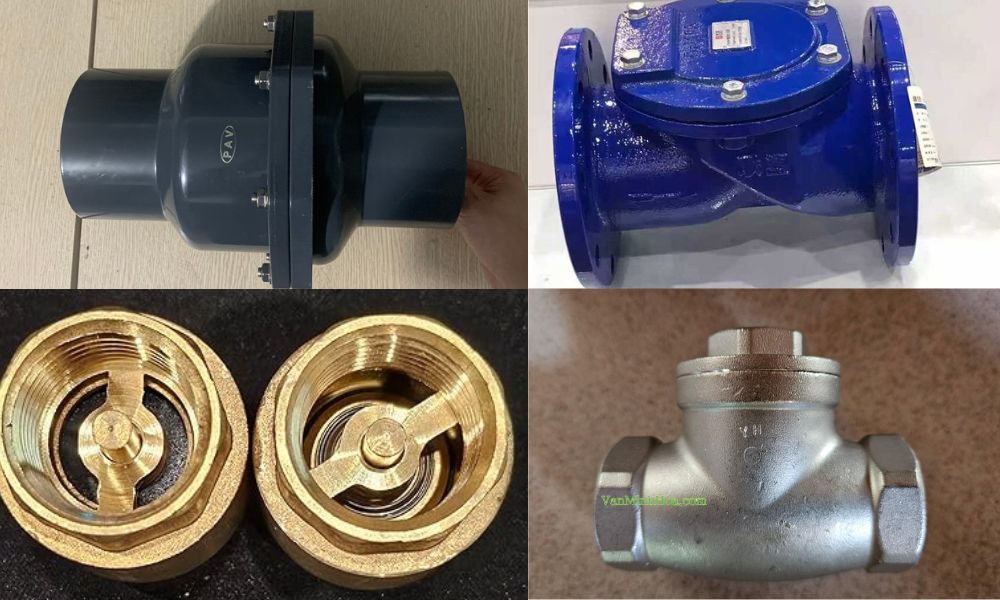

3.2. Vật liệu chế tạo và hiệu suất

Việc lựa chọn van 1 chiều DN80 rất phụ thuộc vào yếu tố vật liệu, bởi vật liệu quyết định lớn đến khả năng chịu nhiệt – chịu áp – chịu môi trường

  • Thân van: Gang là lựa chọn kinh tế cho nước và khí không ăn mòn.
  • Thép không gỉ – Inox:  304 hoặc 316 phù hợp với môi trường hóa chất, nước biển, khí gas do khả năng chống ăn mòn và chịu nhiệt cao.
    • Đồng thường dùng cho van cỡ nhỏ đến trung bình, chịu ăn mòn oxy hóa tốt.
  • Van thân nhựa: Rất phù hợp với môi trường có hóa chất ở nhiệt độ và áp suất vừa phải
  • Van thân đồng: Được ưu tiên sử dụng trong hệ thống nước sạch và nước sinh hoạt

ANH

Ngoài vật liệu thân van thì vật liệu đĩa van/cánh van cũng vô cùng quan trọng vì đây là bộ phận tiếp xúc trực tiếp với lưu chất

  • Van 1 chiều 80 kiểu cánh bướm thân gang thường làm đĩa inox, hoặc kết hợp với cao su chịu nhiệt (EPDM, NBR) để tăng độ kín và chống ăn mòn.
  • Van 1 chiều 80 lò xo thân đồng lò xo là inox để đảm bảo độ bền

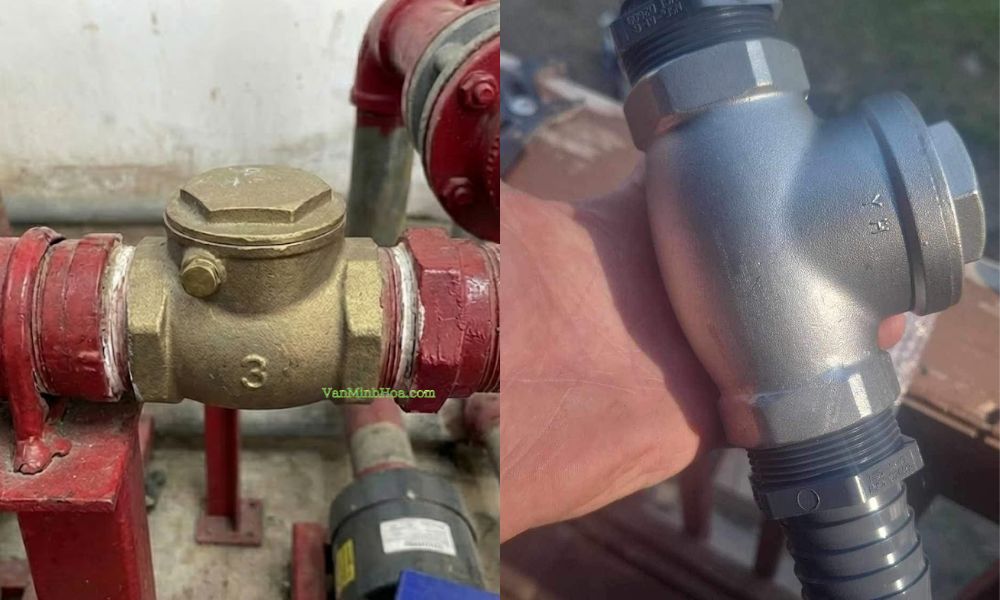

4. Ứng dụng và lựa chọn van 1 chiều DN80

Van một chiều DN80 được ứng dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng. Việc lựa chọn van phù hợp với hệ thống là một trong những kiến thức mà người thiết kế – người thi công hoặc người sử dụng nên biết rõ để giảm thiểu thiệt hại – tăng cao hiệu quả sử dụng

  • Hệ thống nước: Cấp nước sinh hoạt, xử lý nước thải, hệ thống bơm tăng áp, chống chảy ngược từ bồn chứa.
  • Hệ thống hơi và lò hơi: Ngăn hơi nước chảy ngược vào lò, bảo vệ turbine. Yêu cầu van chịu nhiệt và áp suất cao
  • Hệ thống khí và khí nén: Ngăn khí nén chảy ngược từ bình tích áp, bảo vệ máy nén. Van lò xo hoặc lift check valve thường được ưa chuộng.
  • Hệ thống dầu và hóa chất: Yêu cầu vật liệu chống ăn mòn cao (inox 304, 316).
  • HVAC: Trong hệ thống sưởi, điều hòa không khí để kiểm soát dòng chảy của nước lạnh hoặc chất tải nhiệt.
  • Ứng dụng đặc biệt: Van 1 chiều trục xoay (tilting disc) hoặc axial flow cho pipeline API 6D, giúp giảm tối đa sự sụt áp và ngăn chặn búa nước hiệu quả trong các đường ống dài.

ANH

Lựa chọn van 1 chiều DN80 cần cân nhắc kỹ lưỡng để tránh hiện tượng búa nước, đặc biệt ở đầu xả bơm hoặc trong các đường ống đứng. Van lò xo hoặc van cánh bướm thường là giải pháp tốt nhất trong trường hợp này nhờ khả năng đóng nhanh.

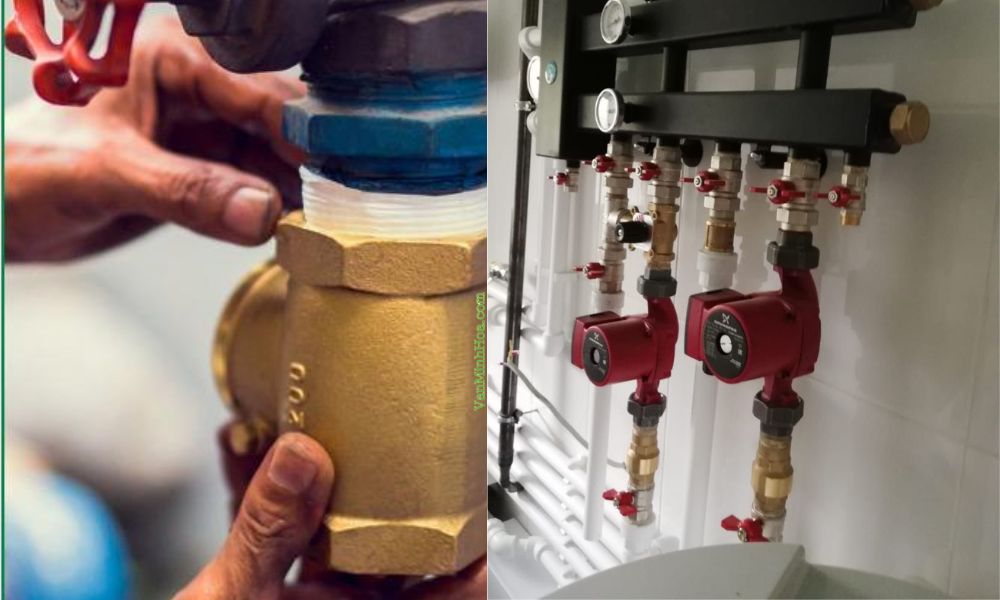

5. Bảo trì và xử lý sự cố thường gặp với van 1 chiều DN80

Bảo trì định kỳ là yếu tố then chốt để kéo dài tuổi thọ và đảm bảo hiệu suất của van 1 chiều DN80:

  • Vệ sinh: Loại bỏ cặn bẩn, tạp chất bám trên đĩa van và thân van, đặc biệt trong môi trường nước thải hoặc lưu chất có hạt rắn.
  • Kiểm tra và thay lò xo: Đối với van lò xo, lò xo có thể bị mỏi hoặc ăn mòn theo thời gian, cần kiểm tra và thay thế định kỳ để đảm bảo van đóng kín và phản ứng nhanh.
  • Sửa chữa seat/disc: Kiểm tra độ mòn hoặc hư hỏng của bề mặt làm kín (seat) và đĩa van (disc). Nếu cần, có thể mài lại hoặc thay thế để khôi phục độ kín.
  • Xử lý rung và tiếng ồn: Thường là do lắp đặt không đúng cách, lựa chọn van không phù hợp với lưu lượng hoặc áp suất, hoặc do hư hỏng cơ khí. Cần kiểm tra nguyên nhân và khắc phục kịp thời.
  • Kiểm tra định kỳ: Thực hiện các bài kiểm tra chức năng và thử kín theo API 598 để đảm bảo van vẫn hoạt động đúng chức năng ngăn dòng chảy ngược.

ANH

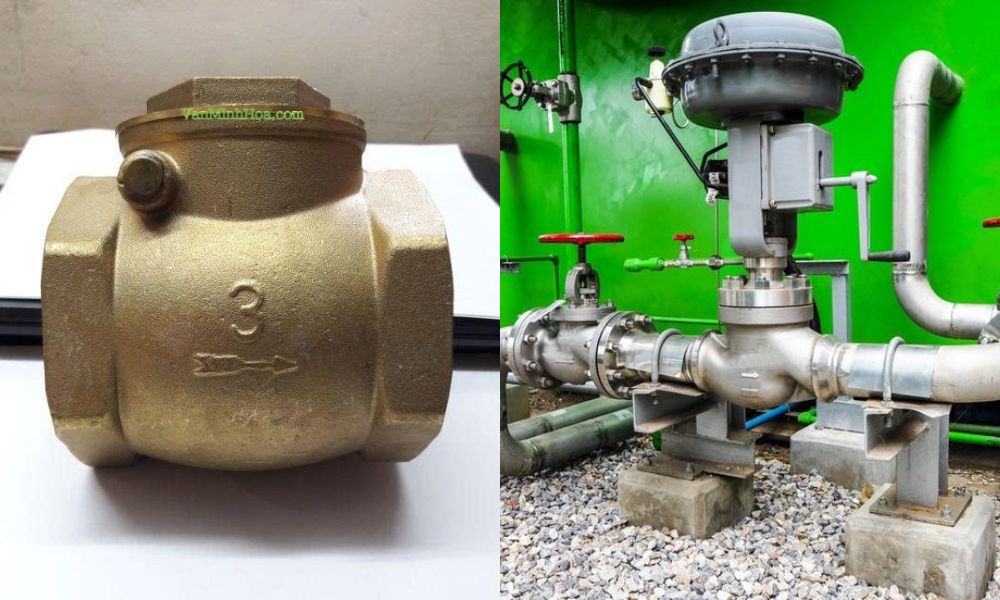

6. Câu hỏi thường gặp về van 1 chiều DN80

  • Van 1 chiều DN80 phù hợp với môi chất nào?
    • Hầu hết van làm từ inox hoặc gang phù hợp với nước, hơi, dầu, khí, gas.
    • Lựa chọn vật liệu cụ thể sẽ tùy thuộc vào tính chất ăn mòn và nhiệt độ của môi chất.
  • Áp lực và nhiệt độ hoạt động tối đa của van 1 chiều DN80 là bao nhiêu?
    • Tùy loại van và vật liệu, thông thường 10 ~ 25 bar, nhiệt độ lên đến 120 ~ 220°C. Lưu ý khi dùng van nhựa
  • Có thể lựa chọn kiểu kết nối nào cho van 1 chiều DN80?
    • Phổ biến nhất là bắt bích (flanged), kiểu kẹp (wafer). Kiểu ren ít phổ biến hơn cho kích thước DN80.
  • Làm thế nào để tránh hiện tượng búa nước khi sử dụng van 1 chiều DN80?
    • Chọn van có khả năng đóng nhanh như van lò xo hoặc van cánh bướm, đặc biệt trong các hệ thống bơm hoặc đường ống dài.

ANH

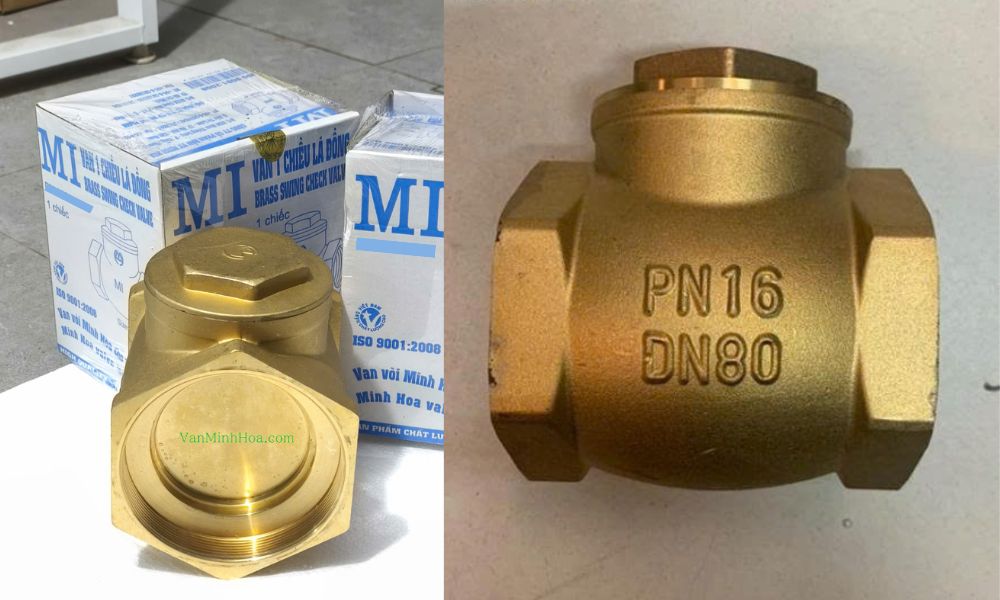

7. Kết luận về van 1 chiều 80

Trong ngành công nghiệp hiện đại, việc kiểm soát dòng chảy lưu chất là yếu tố sống còn để đảm bảo an toàn, hiệu suất và tuổi thọ của hệ thống. Trong số các thiết bị quan trọng đó, van 1 chiều DN80 đóng vai trò không thể thiếu, van được thiết kế để chỉ cho phép dòng lưu chất đi qua theo một hướng nhất định, đồng thời ngăn chặn mọi khả năng chảy ngược.

ANH

Với vai trò là chuyên gia trong lĩnh vực thiết kế và phân loại van, chúng tôi hiểu rõ tầm quan trọng của việc lựa chọn đúng loại van cho từng ứng dụng cụ thể. Chúng tôi hiểu sâu vào cấu tạo, nguyên lý hoạt động, các loại van 1 chiều DN80 phổ biến, tiêu chuẩn kỹ thuật, ứng dụng và những lưu ý quan trọng khi lựa chọn, lắp đặt và bảo trì. Đừng ngần ngại liên hệ chúng tôi khi cần tư vấn hoặc cung cấp giải pháp
