Van 1 chiều lá lật DN80 thế nào là tốt

Ai cũng biết van 1 chiều lá lật DN80 là thiết bị quan trọng giúp ngăn dòng chảy ngược trong hệ thống đường ống công nghiệp. Chọn van như thế nào để không phải đổi trả – đáp ứng đúng yêu cầu kỹ thuật và quan trọng hơn nữa là hiệu quả kinh tế

1. Tổng quan về van 1 chiều lá lật DN80

Van 1 chiều lá lật DN80, còn được gọi là Swing check valve, là thiết bị quan trọng trong hệ thống đường ống công nghiệp. Với đường kính danh nghĩa 80mm (tương đương ống đường kính ngoài phi 90mm), van này đóng vai trò ngăn chặn dòng chảy ngược, bảo vệ thiết bị và duy trì hiệu quả vận hành của hệ thống.

1.1 Cấu tạo và nguyên lý hoạt động

Van 1 chiều lá lật DN80 có cấu tạo giống với van 1 chiều lá lật thông thường, gồm các bộ phận chính:

  • Thân van: Thường được làm từ gang, thép carbon, inox hoặc đồng, phù hợp với nhiều môi trường làm việc
  • Lá lật: Lá van gắn với trục xoay, đóng mở theo áp suất dòng chảy
  • Bộ phận làm kín: Van có thể được làm kín trực tiếp bằng vật liệu của thân và đĩa van hoặc có thêm gioăng EPDM, NBR hoặc PTFE tùy theo lưu chất

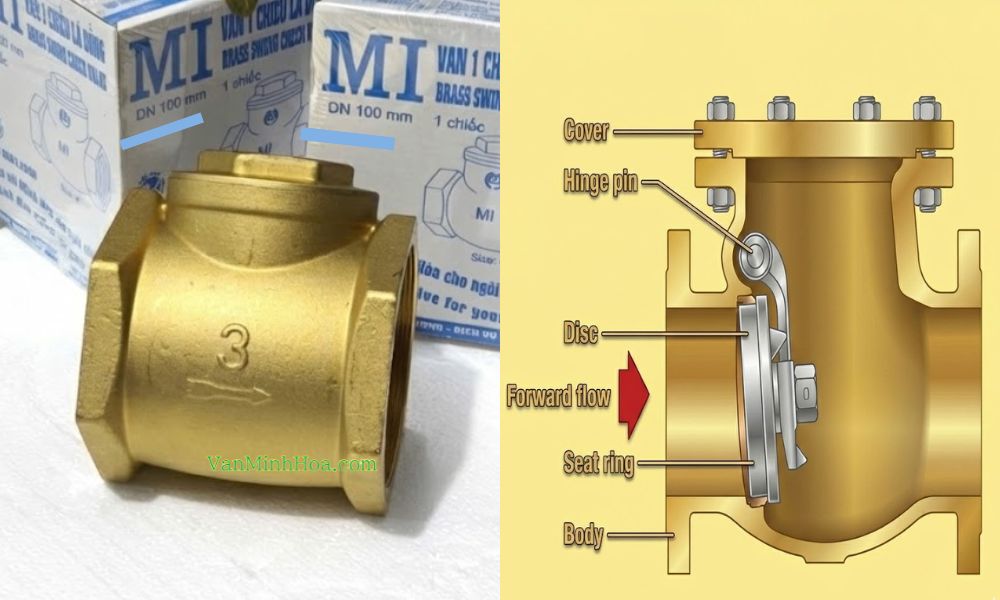

cấu tạo van 1 chiều lá lật dn80

1.2 Nguyên lý hoạt động

Van một chiều lá lật DN80 hoạt động theo nguyên lý chung của kiểu lá lật, rất đơn giản

  • Khi dòng chảy theo chiều thuận, áp lực đẩy hai lá van mở ra cho lưu chất đi qua.
  • Khi dòng chảy ngừng hoặc đảo chiều, lò xo và trọng lực khiến hai lá van đóng lại, ngăn dòng chảy ngược.

nguyên lý van 1 chiều lá lật dn80

2. Thông số cơ bản của van 1 chiều lá lật DN80

Khi lựa chọn van 1 chiều lá lật DN80, các kỹ sư cần hiểu rõ các tiêu chuẩn kỹ thuật đảm bảo van hoạt động hiệu quả và an toàn trong hệ thống. Các thông số kỹ thuật tiêu chuẩn của van 1 chiều lá lật DN80 bao gồm:

  • Kích thước danh nghĩa: DN80 (3 inch), phù hợp với đường ống phi 90mm
  • Áp suất làm việc: PN10/PN16/PN25/PN40 (tùy thiết kế)
  • Nhiệt độ làm việc: -20°C đến +425°C (tùy vào vật liệu)
  • Kết nối: Bích (theo tiêu chuẩn ANSI 150/300 hoặc DIN PN10/16/25/40), dán keo (với nhựa) hoặc nối ren
  • Vật liệu thân van: Gang GG25, thép carbon WCB, inox CF8/CF8M, đồng thau
  • Vật liệu lá van: Inox 304/316, đồng, hợp kim Monel
  • Vật liệu đệm kín: EPDM, NBR, PTFE, Metal to metal (làm kín bằng vật liệu kim loại)

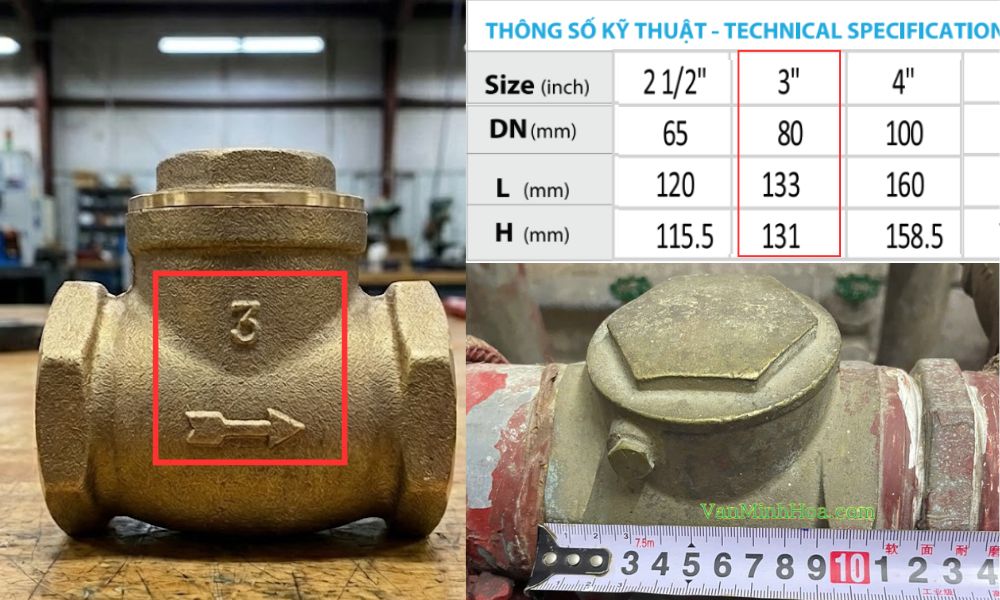

thông số van 1 chiều lá lật dn80

3. Vật liệu chế tạo và kết nối phổ biến

Van một lá lật chiều DN80 được làm từ nhiều vật liệu và thường đi kèm với kiểu kết nối cho mỗi loại vật liệu đó

  • Van nhựa: Thường dùng kiểu nối bích
  • Van gang: Nối bích
  • Van đồng và inox: Gồm cả nối ren và nối bích

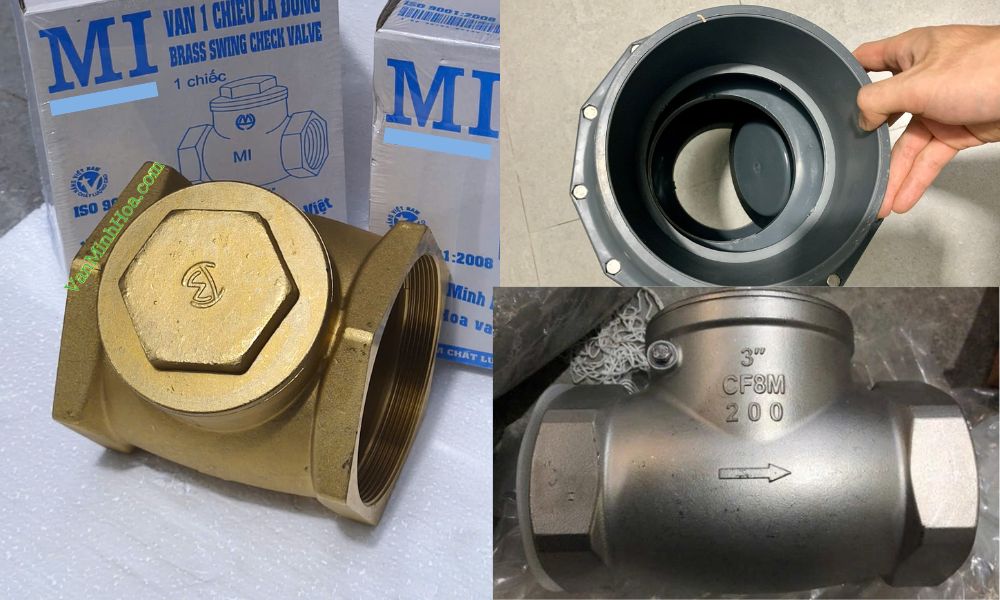

vật liệu van 1 chiều lá lật dn80

4. Ứng dụng của van một chiều lá lật DN80

Van 1 chiều lá lật DN80 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, từ cấp thoát nước đến hệ thống dầu khí phức tạp.

4.1 Trong hệ thống bơm và đường ống

Vai trò quan trọng của van 1 chiều lá lật DN80 trong hệ thống bơm, là một trong những vai trò quan trọng nhất mà chúng tôi muốn đề cập tới. Bởi van có nhiều vai trò như:

  • Bảo vệ bơm: Lắp đặt ở đầu ra của bơm để ngăn dòng chảy ngược, bảo vệ cánh bơm khỏi hư hỏng
  • Giảm hiện tượng búa nước: Đóng nhanh khi dòng chảy đảo chiều, giảm thiểu hiện tượng búa nước
  • Hệ thống đường ống đứng: Ngăn dòng chảy ngược trong hệ thống đường ống nhiều tầng
  • Hỗ trợ bơm tăng áp: Đảm bảo dòng chảy một chiều trong hệ thống tăng áp

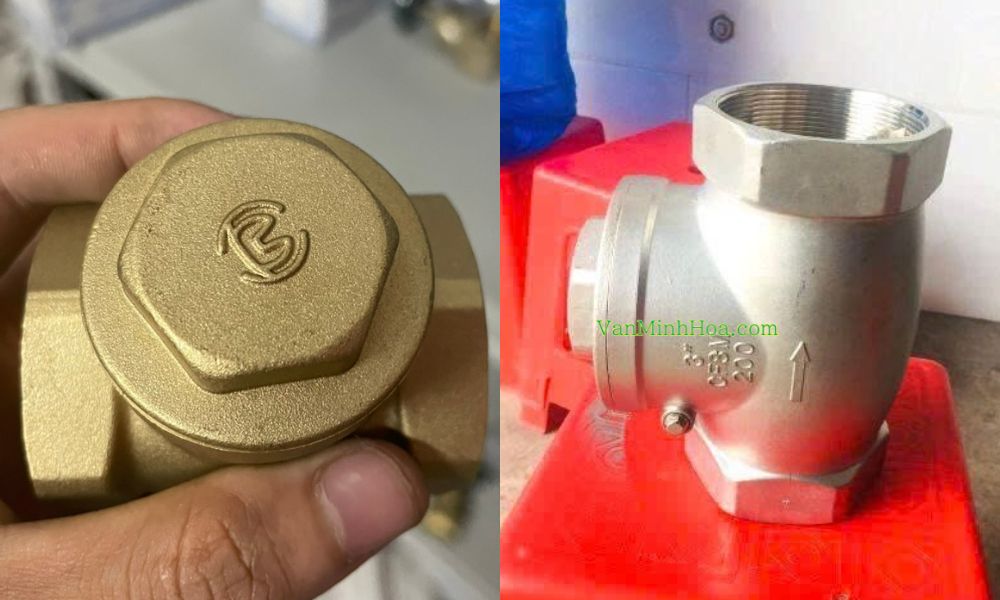

hệ thống van 1 chiều lá lật dn80

4.2 Ứng dụng theo từng hệ thống lưu chất khác nhau

Van 1 chiều lá lật DN80 được thiết kế phù hợp với nhiều loại lưu chất khác nhau:

  • Hệ thống nước: Nước sinh hoạt, nước thải, nước làm mát trong HVAC
  • Hệ thống hơi: Đường ống hơi nước trong nhà máy điện, lò hơi
  • Hệ thống dầu: Đường ống dẫn dầu, hệ thống bôi trơn
  • Hệ thống khí: Khí nén, khí tự nhiên, không khí trong hệ thống HVAC

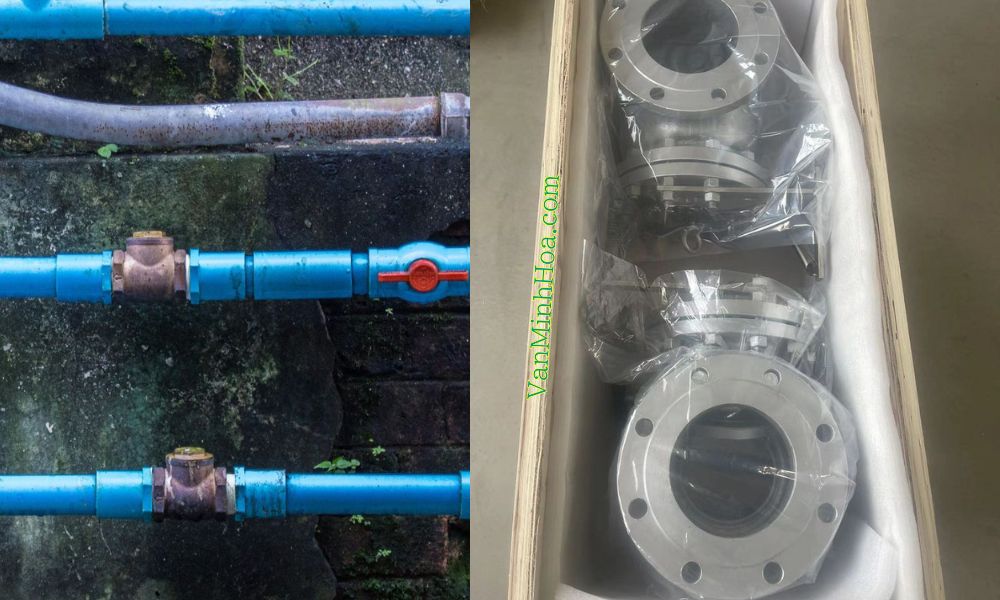

ứng dụng van 1 chiều lá lật

Đối với mỗi loại lưu chất, cần lựa chọn vật liệu phù hợp: inox 316 cho môi trường ăn mòn, đệm EPDM cho nước sạch, NBR cho dầu, PTFE cho hóa chất.

5. Hướng dẫn chọn van 1 chiều lá lật DN80 phù hợp

Việc chọn đúng van một chiều lá lật DN80 đòi hỏi xem xét nhiều yếu tố. Dưới đây là các tiêu chí quan trọng giúp kỹ sư lựa chọn phù hợp nhất.

5.1 Tiêu chí lựa chọn theo điều kiện vận hành

Khi chọn van 1 chiều lá lật DN80, cần xem xét các điều kiện vận hành:

  • Áp suất làm việc: Chọn van có áp suất định mức cao hơn áp suất làm việc tối đa 1.5 lần
  • Nhiệt độ: Đảm bảo van chịu được nhiệt độ cao nhất và thấp nhất của hệ thống
  • Tính chất lưu chất: Độ ăn mòn, độ nhớt, độ sạch của lưu chất
  • Tần suất hoạt động: Đối với hệ thống vận hành liên tục, nên chọn van có độ bền cao
  • Áp suất mở tối thiểu: Thông thường từ 0.02-0.05 bar cho van lá lật DN80

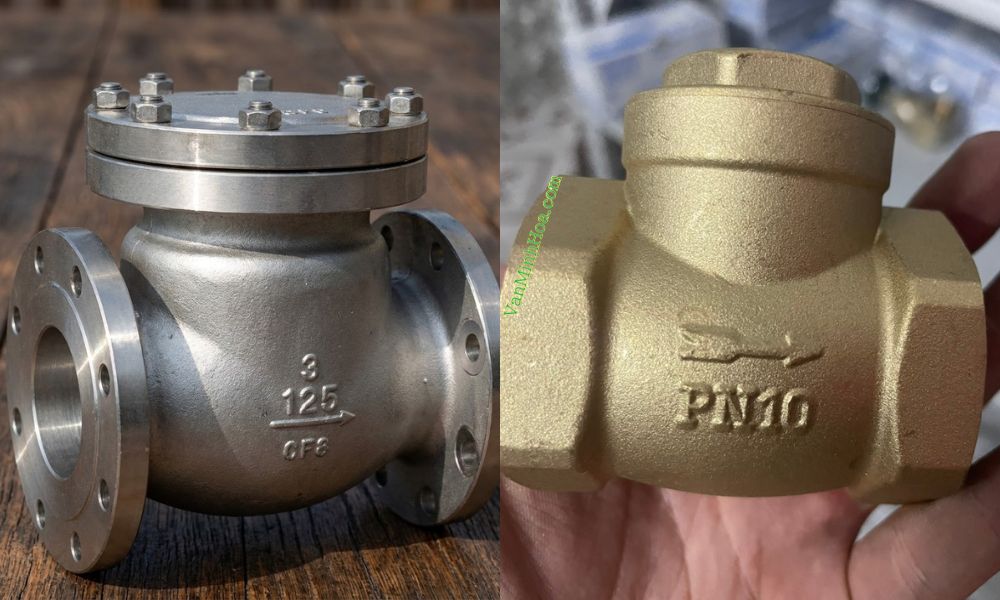

tiêu chí chọn van 1 chiều lá lật dn80

5.2 So sánh các thương hiệu và nhà sản xuất

Thị trường có nhiều thương hiệu van 1 chiều lá lật DN80 với đặc điểm riêng:

  • Van châu Âu: Chất lượng cao, tuân thủ PED/CE, độ tin cậy cao, giá thành cao
  • Van Hàn Quốc/Nhật Bản: Cân bằng giữa chất lượng và giá thành
  • Van xuất xứ từ Trung Quốc: Giá cạnh tranh, phù hợp với ứng dụng thông thường
  • Van sản xuất tại Việt Nam: Van 1 chiều lá lật Minh Hòa đang trở nên vô cùng phổ biến không chỉ trong nước và cả xuất khẩu, với cả 3 model

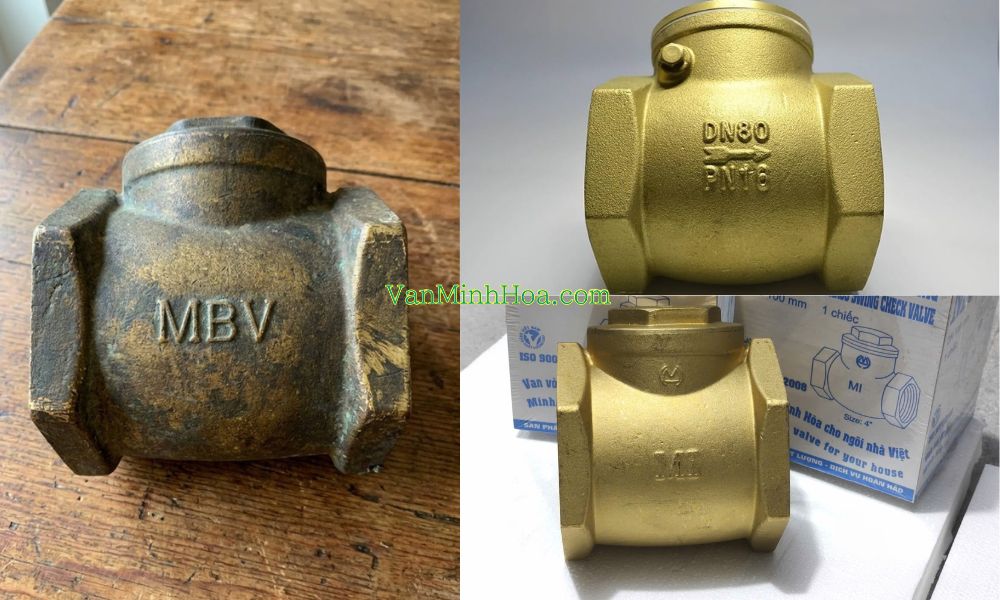

so sánh van 1 chiều lá lật dn80

Khi so sánh, nên xem xét các yếu tố: Chất lượng vật liệu, thời gian bảo hành, dịch vụ hậu mãi, tính sẵn có của phụ tùng thay thế và lead time giao hàng.

6. Hướng dẫn lắp đặt đúng cách

Lắp đặt đúng cách là yếu tố quan trọng để đảm bảo tuổi thọ và hiệu quả làm việc của van 1 chiều lá lật DN80. Các bước lắp đặt van 1 chiều lá lật DN80 theo tiêu chuẩn:

  • Kiểm tra trước lắp đặt: Đảm bảo không có vật lạ trong van, kiểm tra lá van hoạt động tự do
  • Hướng dòng chảy: Lắp đúng chiều mũi tên chỉ dòng chảy trên thân van
  • Vị trí lắp đặt: Lắp trên đường ống nằm ngang, đảm bảo trục van nằm thẳng đứng
  • Khoảng cách: Giữ khoảng cách tối thiểu 5 lần đường kính ống từ van đến các phụ kiện khác
  • Kết nôi: Siết theo hình chéo đảm bảo lực đều, thoa đều keo hoặc lót băng tan để đảm bảo mối nối
  • Kiểm tra sau lắp đặt: Kiểm tra độ kín bằng áp lực thủy tĩnh hoặc khí nén

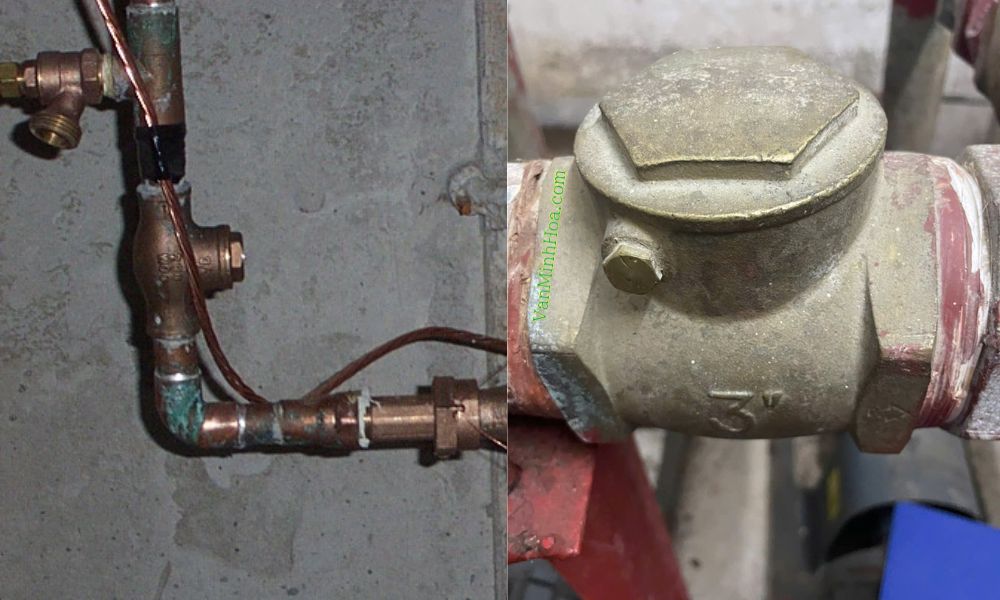

lắp van 1 chiều lá lật dn80

7. Câu hỏi thường gặp về Van 1 chiều lá lật DN80

Dưới đây là những câu hỏi thường gặp từ kỹ sư và nhân viên mua hàng về van 1 chiều lá lật DN80

  • Van 1 chiều lá lật DN80 phù hợp với lưu lượng như thế nào?
    • Van 1 chiều lá lật DN80 phù hợp với lưu lượng từ 40 ~ 70 m³/h tùy theo tốc độ dòng chảy.
    • Để đảm bảo hiệu quả, tốc độ dòng chảy nên từ 1 ~ 3 m/s với chất lỏng và 10 ~ 40 m/s với khí.
  • Áp suất mở tối thiểu của van 1 chiều lá lật DN80 là bao nhiêu?
    • Thông thường, áp suất mở tối thiểu của van 1 chiều lá lật DN80 là 0.02 ~ 0.05 bar, tùy thuộc vào thiết kế.
  • Có thể lắp van 1 chiều lá lật DN80 ở vị trí thẳng đứng không?
    • Có thể, nhưng cần đặc biệt chú ý đến hướng dòng chảy.
    • Nếu dòng chảy đi từ dưới lên, van sẽ hoạt động tốt.
    • Nếu dòng chảy đi từ trên xuống, khuyến cáo không dùng
  • Nên chọn vật liệu gì cho van 1 chiều lá lật DN80 trong hệ thống nước biển?
    • Đối với môi trường nước biển, nên chọn van làm từ vật liệu inox 316L, đồng-niken, hoặc các hợp kim đặc biệt như Super Duplex.
    • Đệm kín nên sử dụng EPDM hoặc FKM để chống ăn mòn.
  • Tuổi thọ trung bình của van 1 chiều lá lật DN80 là bao lâu?
    • Tuổi thọ trung bình từ 8 ~ 12 năm tùy thuộc vào điều kiện làm việc, chất lượng van và chế độ bảo trì.
    • Trong môi trường khắc nghiệt, tuổi thọ có thể giảm xuống 5 ~ 7 năm nếu không được bảo trì thường xuyên.

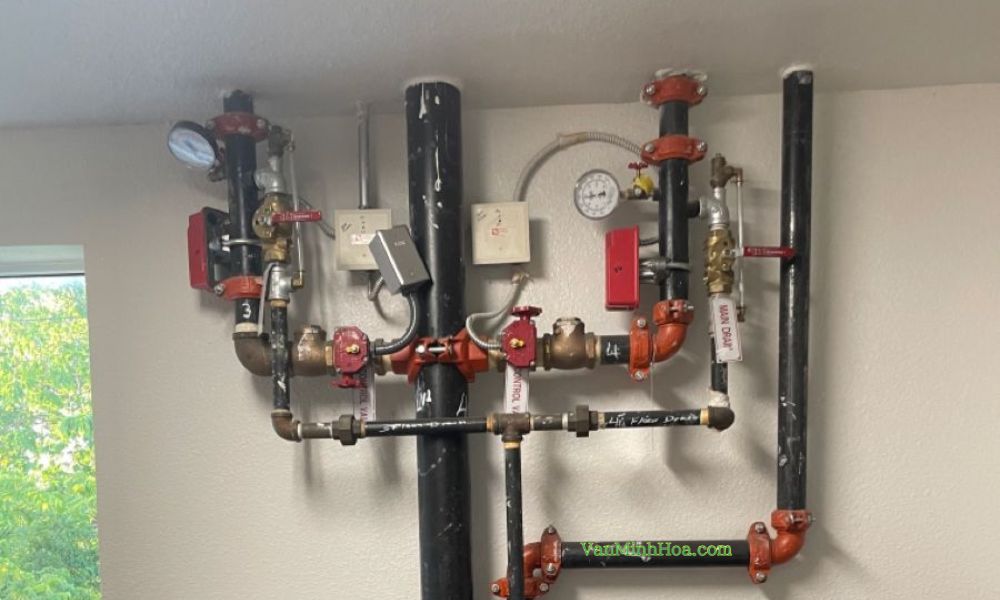

câu hỏi van 1 chiều lá lật dn80
