Van 1 chiều lá lật là gì

Trong số các loại van một chiều, van 1 chiều lá lật nổi bật lên như một giải pháp tin cậy, được ứng dụng rộng rãi nhờ cấu tạo đơn giản nhưng hiệu quả cao. Van được sử dụng nhiều trong các hệ thống đường ống công nghiệp, việc kiểm soát hướng dòng chảy là vô cùng quan trọng để đảm bảo an toàn, hiệu suất và tuổi thọ của thiết bị.

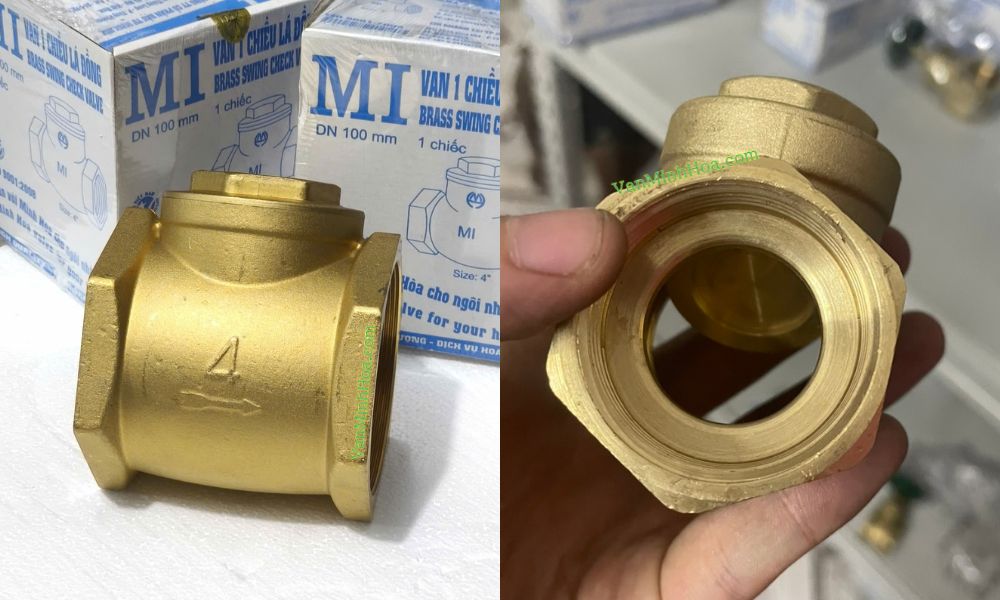

1. Van 1 chiều lá lật

Chúng ta có thể hiểu đơn giản như sau

  • Van có tên tiếng anh là valve (tìm hiểu thêm valve là gì) – là thiết bị có chức năng điều tiết hoặc đóng – mở dòng chảy qua van
  • 1 chiều – Tức là dòng van 1 chiều, chỉ cho dòng chảy theo 1 chiều
  • Lá lật – Đĩa van hoạt động như 1 chiếc lá lật qua lật lại mỗi khi đóng hoặc mở van

ANH

Như vậy van 1 chiều lá lật là van 1 chiều, có đĩa van hoạt động đóng mở giống như 1 chiếc lá lật qua lật lại.

2. Nguyên lý hoạt động và cấu tạo

Để hiểu rõ về van 1 chiều lá lật, chúng ta cần nắm vững nguyên lý vận hành và các thành phần cấu tạo nên nó. Đây là nền tảng giúp kỹ sư lựa chọn và lắp đặt đúng cách, tối ưu hóa hiệu suất của hệ thống.

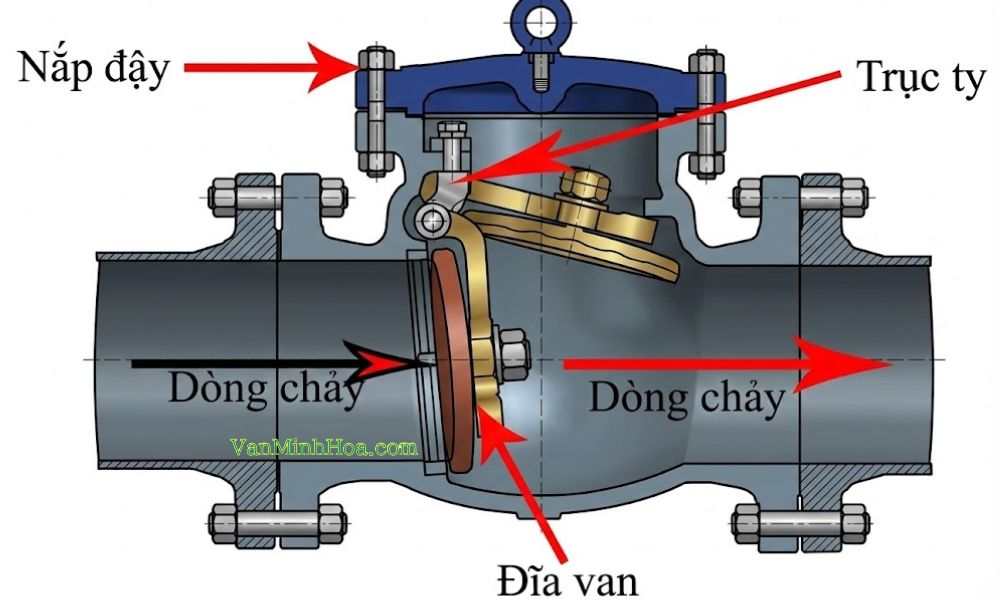

2.1 Nguyên lý hoạt động

Van 1 chiều lá lật hoạt động dựa trên nguyên lý cánh van gắn bản lề, cho phép dòng chảy chỉ theo một chiều duy nhất.

  • Khi dòng chảy theo chiều thuận đủ mạnh, áp lực sẽ đẩy cánh van lật mở, cho phép lưu chất đi qua.
  • Ngược lại, khi dòng chảy dừng hoặc có áp lực ngược, cánh van sẽ tự động đóng lại nhờ trọng lực và/hoặc áp lực ngược, ngăn chặn hoàn toàn dòng hồi lưu.

ANH

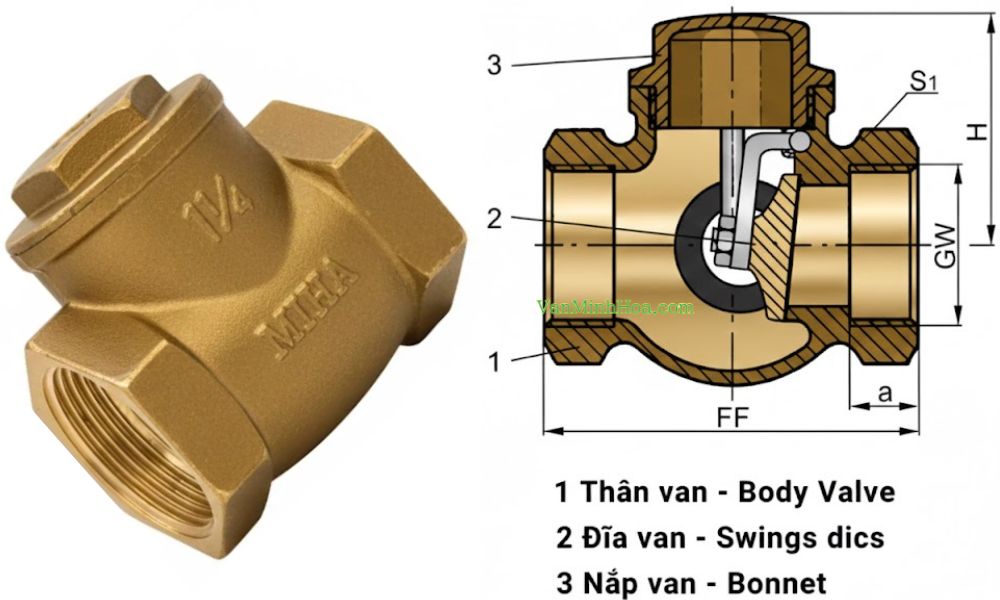

2.2 Cấu tạo van 1 chiều lá lật

Cấu tạo của van 1 chiều lá lật gồm các bộ phận chính sau: Thân van, lá van (cánh lật), trục bản lề và đệm làm kín. Vật liệu chế tạo van là yếu tố then chốt quyết định độ bền và khả năng chịu đựng môi trường làm việc:

  • Thân van: Thường được đúc nguyên khối tạo thành khối chắc chắn có độ bền cơ học cao, bảo vệ các bộ phận bên trong
  • Lá van (cánh lật): Được thiết kế để mở/đóng linh hoạt, thường có góc nghiêng khoảng 45 độ để tối ưu hóa việc đóng nhanh và giảm va đập.
  • Trục bản lề: Chế tạo từ vật liệu chống ăn mòn như inox, đảm bảo cánh van xoay mượt mà và bền bỉ.
  • Đệm làm kín: Có thể làm kín trực tiếp bằng vật liệu thân van và đĩa van, một số trường hợp  là cao su giúp đảm bảo độ kín khít tuyệt đối khi van đóng, ngăn ngừa rò rỉ.

ANH

Phương pháp sản xuất hiện đại như đúc nguyên khối, xử lý nhiệt và hoàn thiện bề mặt giúp giảm thiểu khuyết tật, tăng độ bền và độ kín cho van, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất.

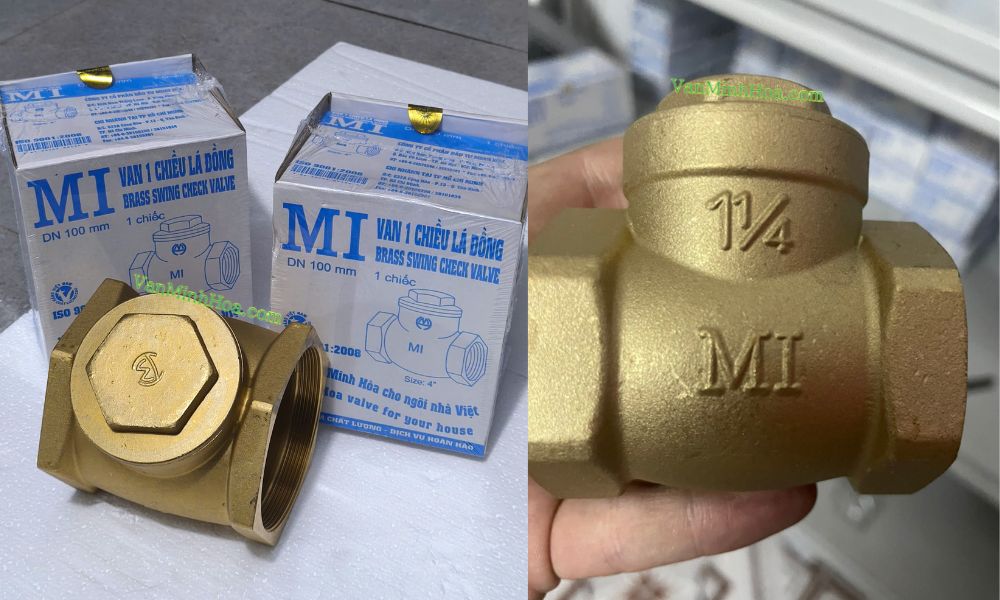

3. Tên gọi khác của van 1 chiều lá lật

Với cấu tạo van 1 chiều lá lật và nguyên lý hoạt động như phân tích ở trên nên van 1 chiều lá lật còn được gọi bằng các tên khác như:

  • Van một chiều lá lật
  • Van lá lật 1 chiều
  • Van 1 chiều cánh lật

ANH

Mặc dù tên gọi có thể khác nhau, nhưng về bản chất thì vẫn là 1 chủng loại van với tên tiếng anh là Swing check valve

4. Vật liệu chế tạo van 1 chiều lá lật

Mặc dù van 1 chiều lá lật là một lựa chọn phổ biến, nhưng kỹ sư cần nắm rõ vật liệu chế tạo thân van cũng như vật liệu của các bộ phận bên trong. Môi trường xung quanh của van và lưu chất chảy trong van sẽ quyết định việc lựa chọn vật liệu phù hợp, tăng tuổi thọ cho van

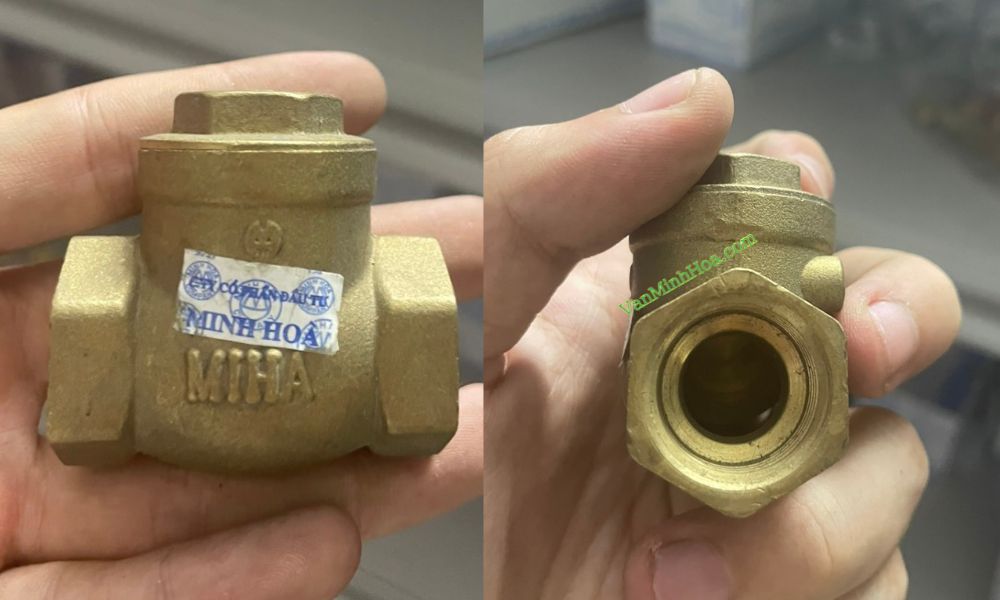

4.1 Van một chiều lá lật đồng

Van lá lật 1 chiều đồng có khả năng chống ăn mòn vượt trội, bền cao, chịu áp lực lớn và ít cần bảo dưỡng. Hợp kim đồng – thiếc hoặc đồng – kẽm dẫn nhiệt tốt, tái chế dễ dàng, phù hợp cho nước sinh hoạt, hệ thống HVAC, gas và thủy lợi. Tuổi thọ dài, chi phí vận hành thấp, mang lại hiệu quả kinh tế cao.

ANH

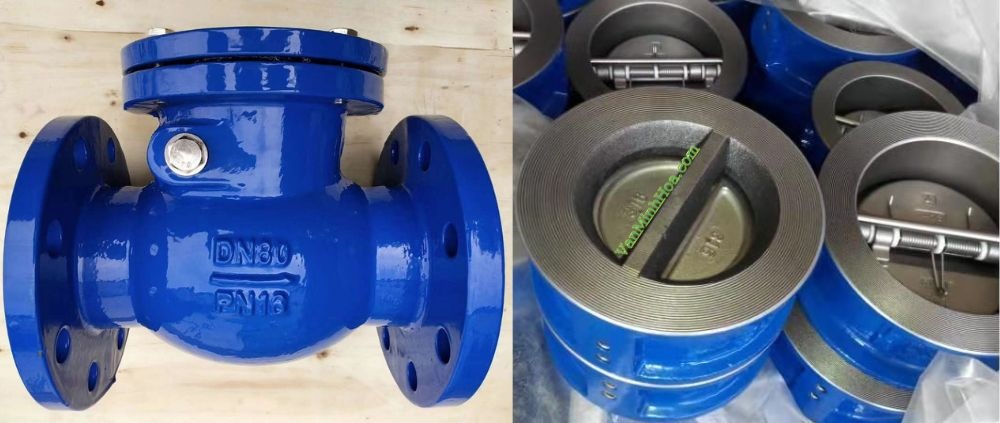

4.2 Van một chiều lá lật gang

Van lá lật 1 chiều thân gang cánh inox sở hữu

  • Độ bền cơ học cao, chịu lực nén và va đập tốt
  • Giá thành hợp lý.
  • Chống mài mòn tự nhiên nhờ graphit, thường phủ epoxy chống rỉ.

ANH

Lý tưởng cho hệ thống thoát nước đô thị, xử lý nước thải và đường ống công nghiệp lớn. Tuổi thọ hàng chục năm khi bảo dưỡng đúng.

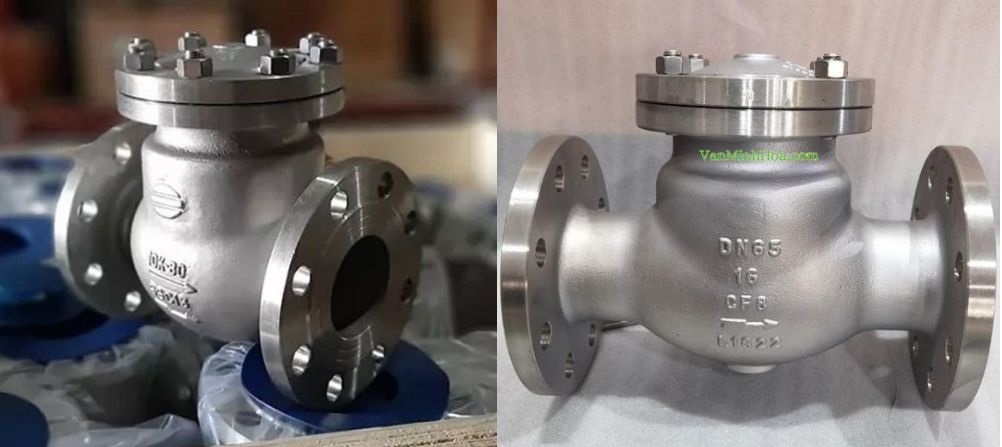

4.3 Van một chiều lá lật inox

Van 1 chiều cánh lật thân inox (thường là mác 304 hoặc 316) có ưu điểm nổi bật

  • Chống ăn mòn tuyệt đối trong môi trường axit, muối
  • Chịu nhiệt từ -200°C ~ 800°C.
  • Bề mặt sáng đẹp, dễ vệ sinh, chịu áp cực cao.

ANH

Ứng dụng rộng trong thực phẩm, dược phẩm, hóa chất, nước biển. Dù giá cao nhưng tuổi thọ dài và gần như không cần bảo trì.

4.4 Van một chiều lá lật nhựa

Van 1 chiều lá lật thân nhựa thường làm từ nhiều loại nhựa kỹ thuật khác nhau như PVC, uPVC, cPVC hoặc PP. Điểm nổi bật chính là

  • Trọng lượng nhẹ
  • Giá rẻ hơn so với van kim loại
  • Chống ăn mòn hóa học hoàn hảo, không dẫn điện

ANH

Phù hợp hệ thống tưới tiêu, bể bơi, nước sạch dân dụng và xử lý nước. Chịu nhiệt thấp (dưới 60 ~ 80°C), lắp đặt dễ, một số loại chống UV tốt. Thân thiện môi trường, tuổi thọ 20 ~ 30 năm trong điều kiện phù hợp.

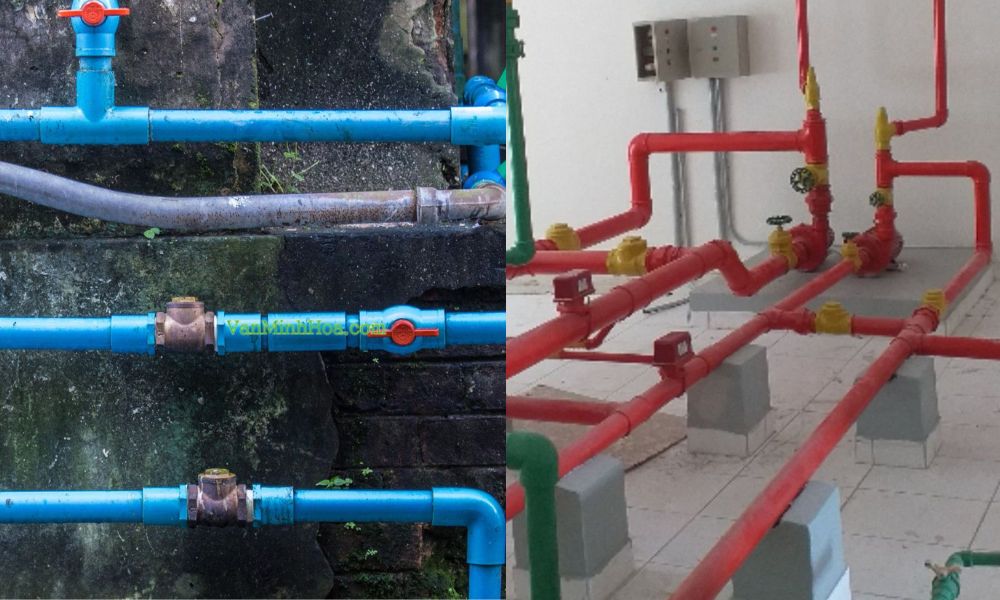

5. Hướng dẫn lựa chọn van 1 chiều lá lật

Việc lựa chọn van 1 chiều lá lật phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về các thông số kỹ thuật và môi trường ứng dụng. Dưới đây là hướng dẫn bạn các bước chọn van tối ưu

  • Lưu chất (nước, hơi, khí, dầu, hóa chất): Quyết định loại vật liệu van (inox cho hóa chất/thực phẩm, gang cho nước/nước thải, đồng cho nước sinh hoạt).
  • Áp suất làm việc: Chọn van có áp lực danh nghĩa (PN) phù hợp, ví dụ PN10, 16 hoặc PN25
  • Nhiệt độ làm việc: Đảm bảo van chịu được phạm vi nhiệt độ rộng hơn phạm vi nhiệt độ của môi trường và lưu chất
  • Kích thước đường ống (DN): Chọn kích thước van tương ứng với kích thước đường ống lắp đặt
  • Kiểu kết nối: Mặt bích cho đường ống lớn, ren cho đường ống nhỏ hoặc loại keo phù hợp với vật liệu nhựa

ANH

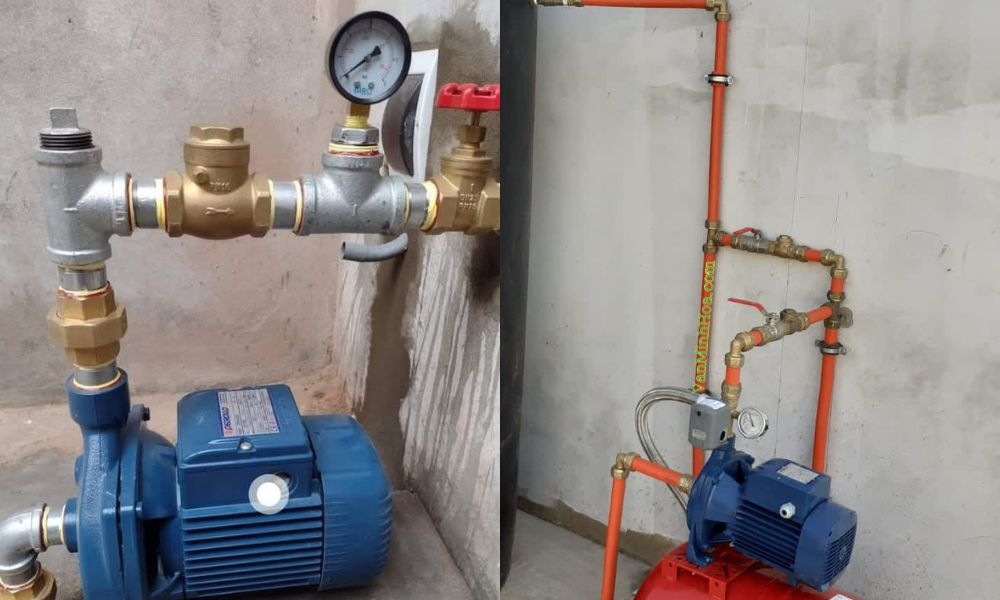

6. Ứng dụng trong dân dụng và công nghiệp

Sự đa dạng về chất liệu và kích thước giúp van 1 chiều lá lật có mặt trong nhiều ngành công nghiệp:

  • Hệ thống cấp thoát nước, xử lý nước thải: Ngăn dòng chảy ngược từ các trạm bơm, bảo vệ máy bơm.
  • Hệ thống dầu khí, khí nén, hơi nóng: Kiểm soát dòng chảy của lưu chất có áp suất và nhiệt độ cao.
  • Công nghiệp thực phẩm, đồ uống, dược phẩm: Yêu cầu vật liệu inox SUS316 để đảm bảo vệ sinh và chống ăn mòn.
  • Hệ thống HVAC, nước sinh hoạt/thải: Phối hợp với bơm tăng áp để duy trì áp lực, ngăn nước thải trào ngược.
  • Nhà máy điện, luyện kim, đóng tàu: Với các van áp cao, đường kính lớn và yêu cầu độ bền tối đa.

ANH

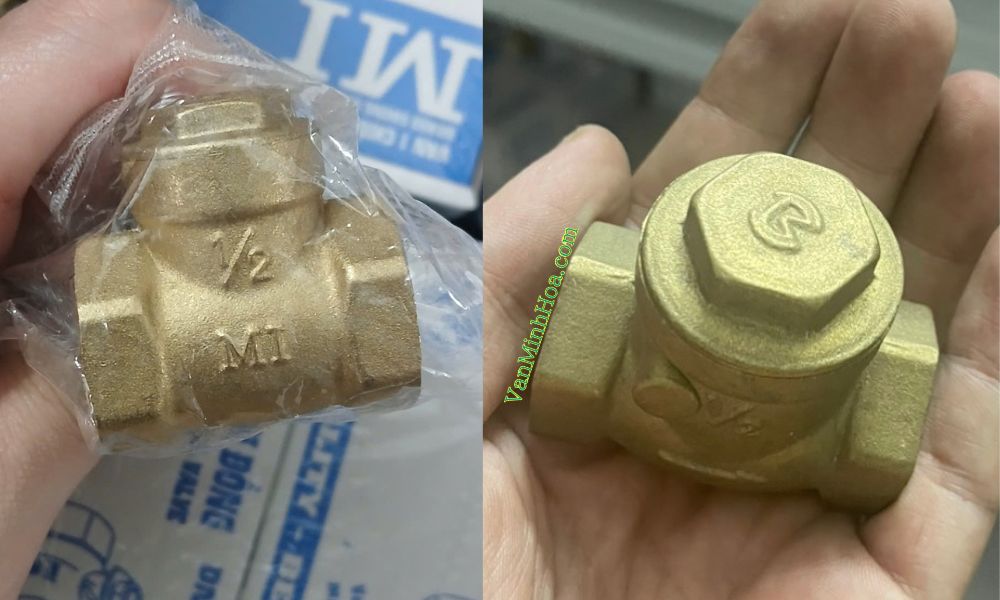

7. Câu hỏi thường gặp (FAQ) về van 1 chiều lá lật

Chúng tôi đã tổng hợp các câu hỏi phổ biến nhất về van 1 chiều lá lật để giúp bạn giải đáp mọi thắc mắc.

  • Van 1 chiều lá lật có thể lắp cho áp suất thấp không?
    • Có, nhưng hiệu quả đóng mở van phụ thuộc vào lực dòng chảy.
    • Áp suất quá thấp có thể khiến lá van không đóng kín hoàn toàn, dẫn đến rò rỉ nhẹ. Nên cân nhắc van lò xo cho áp suất rất thấp.
  • Làm sao chọn vật liệu phù hợp cho van 1 chiều lá lật?
    • Đối với môi trường ăn mòn (axit, bazơ, hóa chất) hoặc yêu cầu vệ sinh cao (thực phẩm, dược phẩm), inox SUS304 hoặc SUS316 là lựa chọn tối ưu.
    • Với nước sạch, nước thải thông thường, gang hoặc đồng hoặc nhựa có thể phù hợp hơn.
  • Van 1 chiều lá lật có thể lắp đặt ngang hay dọc?
    • Van thường được lắp đặt ngang hoặc dọc, tùy thuộc vào thiết kế cụ thể.
    • Điều quan trọng là phải đảm bảo cánh van có đủ không gian và có thể mở đóng tự do mà không bị kẹt.
    • Hướng mũi tên trên thân van phải trùng với chiều dòng chảy.
  • Có cần bảo trì van 1 chiều lá lật thường xuyên không?
    • Mặc dù có thiết kế đơn giản, van 1 chiều lá lật vẫn cần được kiểm tra định kỳ (thường là hàng năm) để đảm bảo không có bụi bẩn, cặn lắng làm kẹt cánh van và kiểm tra độ mài mòn của các bộ phận chuyển động. Điều này giúp duy trì chức năng tốt và kéo dài tuổi thọ của van.

ANH
