Van bi đồng M14

Van bi đồng M14 là một trong những van bi Minh Hòa, được thiết kế với kiểu kết nối ren trong – ren ngoài hoặc chỉ ren ngoài. Thân van được làm từ đồng thau chắc chắn và vận hành bằng tay gạt làm bằng thép mạ kẽm nhúng nhựa PVC

1. Đôi nét về van bi đồng M14

2. Cấu tạo và vật liệu của van

Van bi đồng M14 được cấu tạo từ các bộ phận làm từ nhiều vật liệu chất lượng cao khác nhau, cụ thể như sau:

• Thân van – Nắp – Trục: Đồng thau
• Bi van: Gang mạ crom
• Gioăng kín: Cao su NBR
• Tay vặn: Thép bọc nhựa PVC

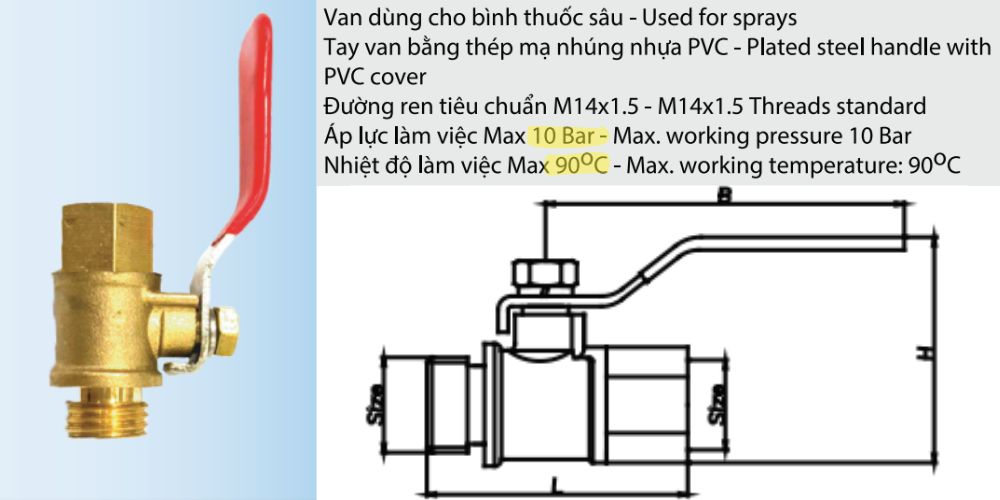

3. Kích thước cơ bản của van

Kích thước cơ bản của van bi đồng M14 là yếu tố quan trọng mà người sử dụng cần lưu ý, theo đó:

• Kích thước: M14 (theo hệ đường ren tiêu chuẩn M14 x 1.25mm)
• Chiều dài: 37mm
• Chiều cao 34mm

4. Kiểu kết nối của van bi đồng M14

Van được đại lý van Minh Hòa sản xuất với hai kiểu kết nối: Kiểu ren ngoài và kiểu ren trong – ren ngoài. Việc lựa chọn kiểu kết nối phụ thuộc vào ứng dụng cụ thể và yêu cầu lắp đặt của từng trường hợp.

4.1 Van bi đồng ren ngoài M14

Van bi đồng M14 ren ngoài có thiết kế với ren được gia công bên ngoài của van, giúp dễ dàng kết nối với các ống hoặc phụ kiện có ren trong.

4.2 Van bi đồng ren trong – ren ngoài M14

Van bi đồng M14 ren trong- ren ngoài có thiết kế với một đầu nối ren ngoài và một đầu nối ren trong, cho phép kết nối dễ dàng với các ống hoặc phụ kiện có loại ren tương ứng.

5. Áp lực và nhiệt độ tối đa của van

Khi sử dụng van bi đồng M14, cần lưu ý đến giới hạn áp lực và nhiệt độ để đảm bảo an toàn và hiệu quả hoạt động, theo đó:

• Áp lực tối đa: 10bar
• Nhiệt độ giới hạn: 90°C
