Van bi tay gạt DN25 – Hiểu đúng kích thước tránh lắp sai

Van bi tay gạt DN25 là một trong những loại van được sử dụng phổ biến nhất trong hệ thống nước sinh hoạt và bơm dân dụng. Tuy nhiên, do cách gọi kích thước giữa ống thép và ống nhựa khác nhau, không ít người lắp sai ngay từ đầu dù đã chọn đúng van. Bài viết này sẽ giúp bạn hiểu đúng van bi tay gạt DN25, từ kích thước, cách nối ống đến những lỗi thường gặp khi lắp đặt

1. Tên gọi van bi tay gạt DN25 có ý nghĩa gì

Tên gọi van bi tay gạt DN25 thực chất gồm 3 phần, mỗi phần mang một ý nghĩa riêng:

  • Van bi: Chỉ loại van bên trong có một viên bi rỗng có thể đóng/mở dòng chảy bằng cách xoay bi
  • Tay gạt: Là cơ cấu vận hành bằng tay chỉ cần xoay 1/4 vòng tròn để đóng hoặc mở van
  • DN25: Là kích thước danh nghĩa của van bi tay gạt 25 theo hệ DN không phải là đường kính thực tế của phần thân nối ống

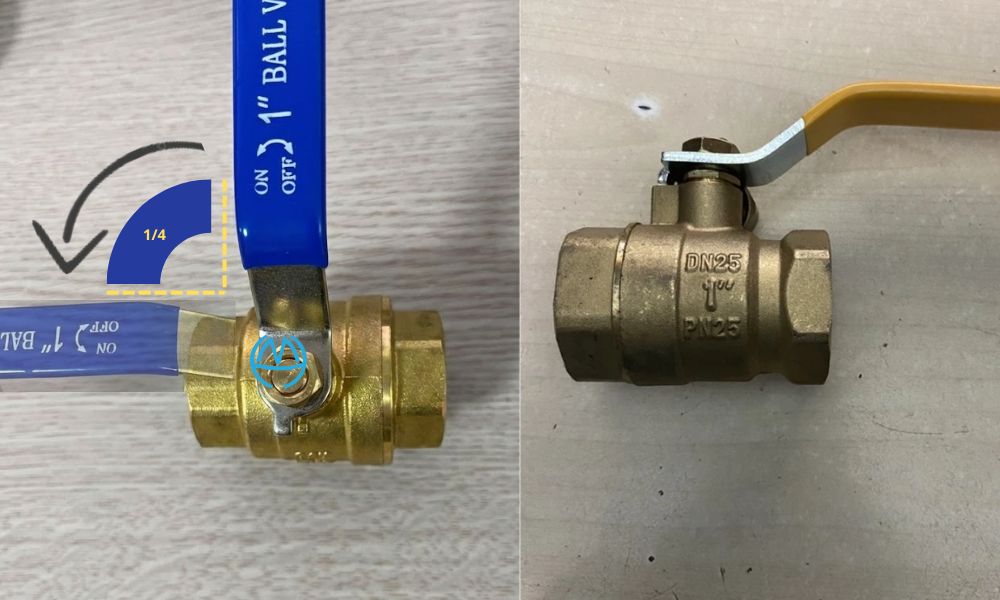

tên gọi van bi tay gạt dn25 có ý nghĩa gì

2. Nhầm lẫn về kích thước của van bi tay gạt DN25

Mặc dù là kích thước phổ biến của dòng van bi tay gạt, van bi tay gạt 25 lại nằm trong nhóm size dễ bị nhầm lẫn khi chọn mua và lắp đặt. Nguyên nhân chính là do nhiều người quen gọi ống theo “phi”, trong khi van lại được sản xuất theo chuẩn DN danh nghĩa

2.1 DN25 không phải là đường kính 25mm

Một hiểu nhầm người dùng thường gặp là cho rằng DN25 tương ứng với ống phi 25mm. Thực tế DN25 nghĩa là:

  • DN25 là kích thước danh nghĩa (Nominal Diameter) quy đổi sang hệ inch là 1”
  • DN25 không phản ánh trực tiếp đường kính trong hay ngoài của phần thân van nối ống
  • Để hiểu rõ DN25 quy đổi ra kích thước ống cụ thể là bao nhiêu, người dùng có thể tham khảo thêm DN25 là phi bao nhiêu, từ đó tránh nhầm lẫn khi chọn van và phụ kiện đi kèm

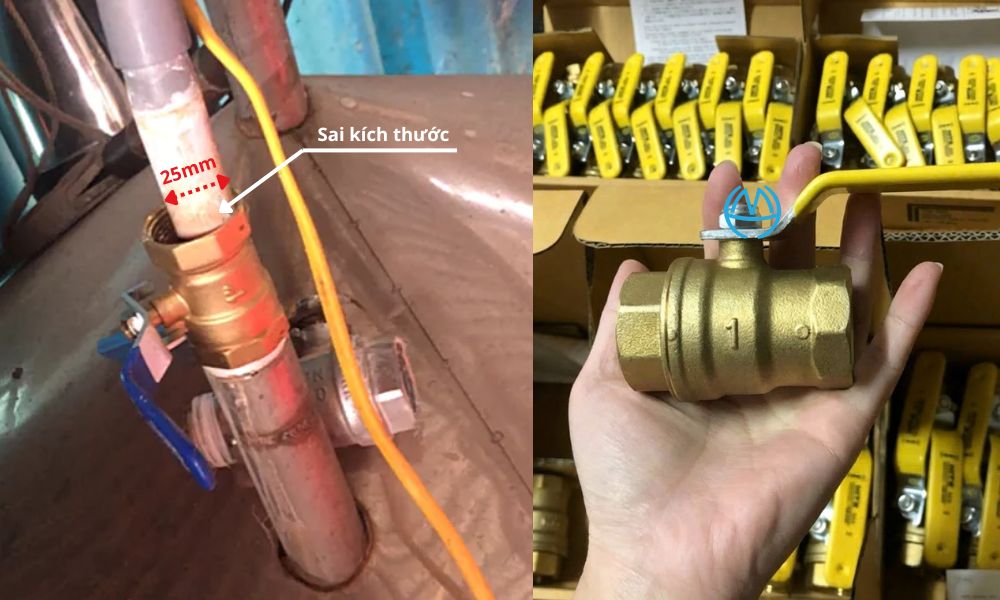

van bi tay gạt dn25 không phải là đường kính 25mm

Nếu người dùng chọn van bi tay gạt DN25 cho ống phi 25 thì van sẽ không lắp vừa

2.2 Van bi tay gạt DN25 nối với hệ ống thép

Đối với hệ ống thép, việc lắp đặt van bi tay gạt DN25 tương đối đơn giản và ít nhầm lẫn do toàn bộ hệ thống đều sử dụng chuẩn DN, cụ thể là:

  • Van bi tay gạt DN25 được thiết kế để nối trực tiếp với ống thép DN25 có đường kính ngoài ống là 34mm theo bảng kích thước ống thép
  • Kích thước DN của van bi tay gạt 25, ống và phụ kiện hoàn toàn đồng bộ
  • Việc lắp đặt thường thực hiện bằng: Nối ren hoặc nối mặt bích

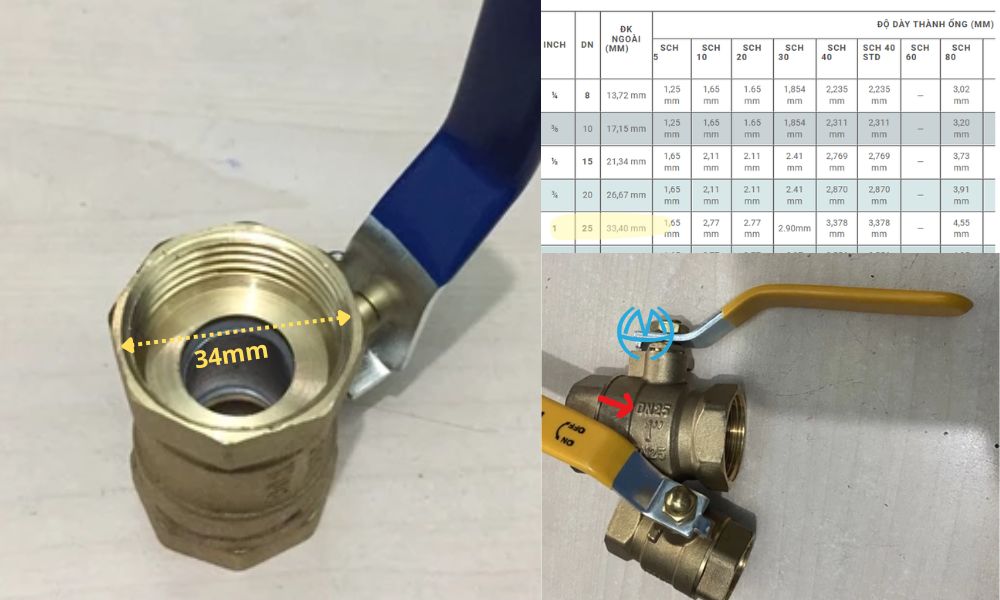

van bi tay gạt dn25 nối với hệ ống thép

2.3 Van bi tay gạt 25 nối với hệ ống nhựa

Với hệ thống ống nhựa, sự nhầm lẫn thường xảy ra do cách gọi kích thước khác với hệ DN. Nghĩa là:

  • Ống nhựa không gọi theo DN, mà gọi theo đường kính ngoài (D)
  • Ống nhựa D34 (phi 34) là kích thước tương ứng với DN25
  • Như vậy, van tay gạt dạng bi có kích thước DN25 được thiết kế để lắp cho hệ ống nhựa D34

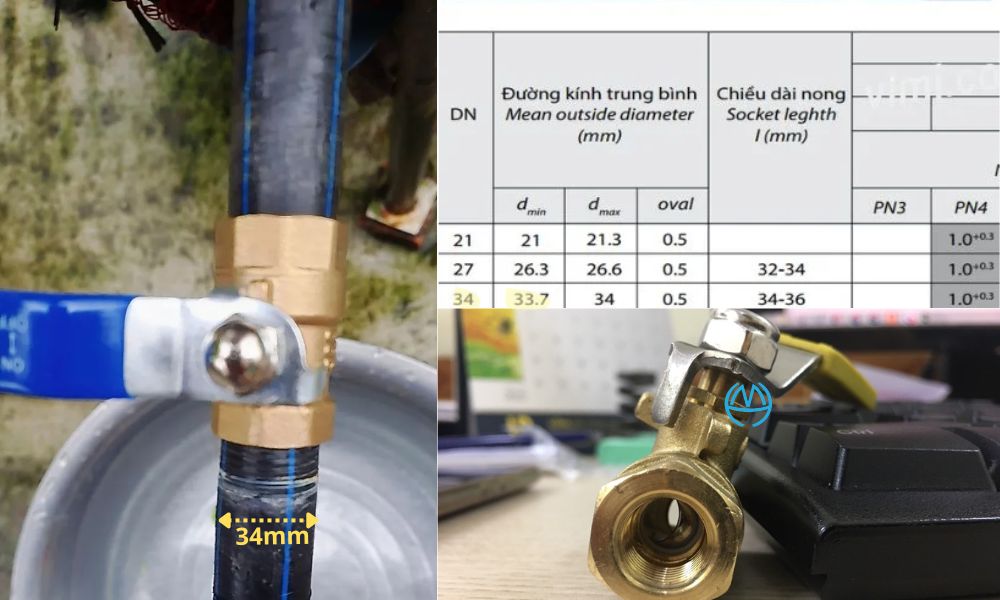

van bi tay gạt 25 nối với hệ ống nhựa

Đây là lý do trên thị trường không có chuẩn DN34, nhưng vẫn tồn tại cách tìm kiếm và gọi tên “van bi tay gạt 34” trong hệ ống nhựa

3. Van bi tay gạt 25 dùng cho hệ thống nào

Với kích thước trung bình và khả năng đóng/mở nhanh, van bi tay gạt DN25 thường được sử dụng trong các hệ sau:

  • Hệ thống cấp nước sinh hoạt: đường ống nhánh, khóa tổng phụ, bồn nước
  • Hệ bơm dân dụng: bơm tăng áp, bơm giếng, bơm mái
  • Hệ lọc nước, máy nước nóng: nơi cần đóng mở thường xuyên
  • Khí nén áp thấp trong xưởng nhỏ

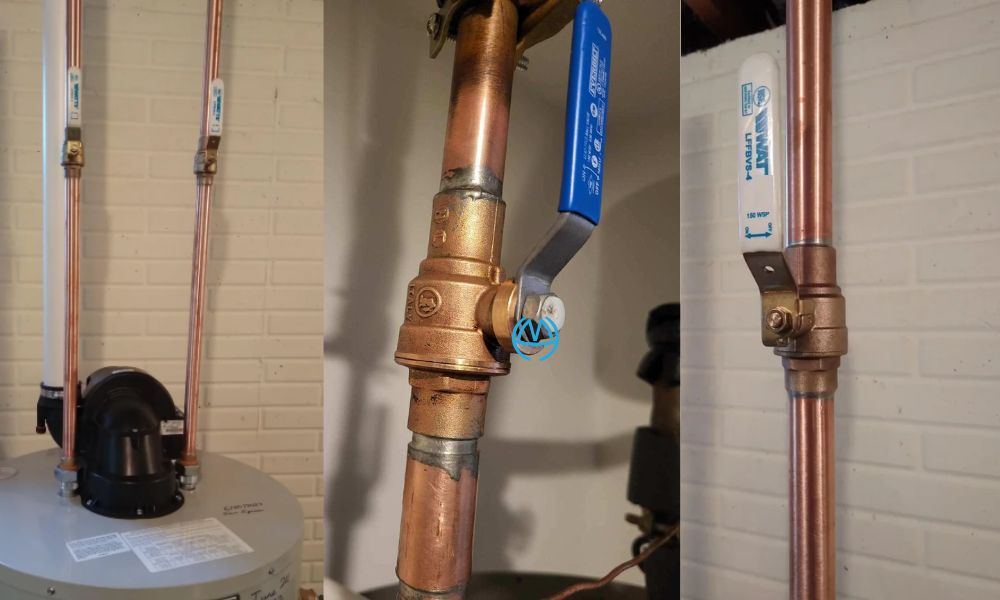

van bi tay gạt dùng cho hệ thống nào

Người dùng cần lưu ý: Van bi tay gạt D25 phù hợp đóng/ mở hoàn toàn không nên dùng để điều tiết dòng chảy

4. Cách chọn nhanh van bi tay gạt D25 theo kiểu nối ống

Khi chọn van bi tay gạt DN25, ngoài kích thước, kiểu nối ống là yếu tố quyết định việc lắp có thuận tiện và bền hay không

  • Ống kim loại (thép, inox, đồng): Phù hợp với van bi tay gạt DN25 kiểu nối ren
  • Ống nhựa PVC/uPVC trơn: Sử dụng D25 nối dán keo
  • Với tuyến ống cần tháo lắp bảo trì: Ưu tiên van bi tay gạt 25 kiểu nối ren hoặc mặt bích

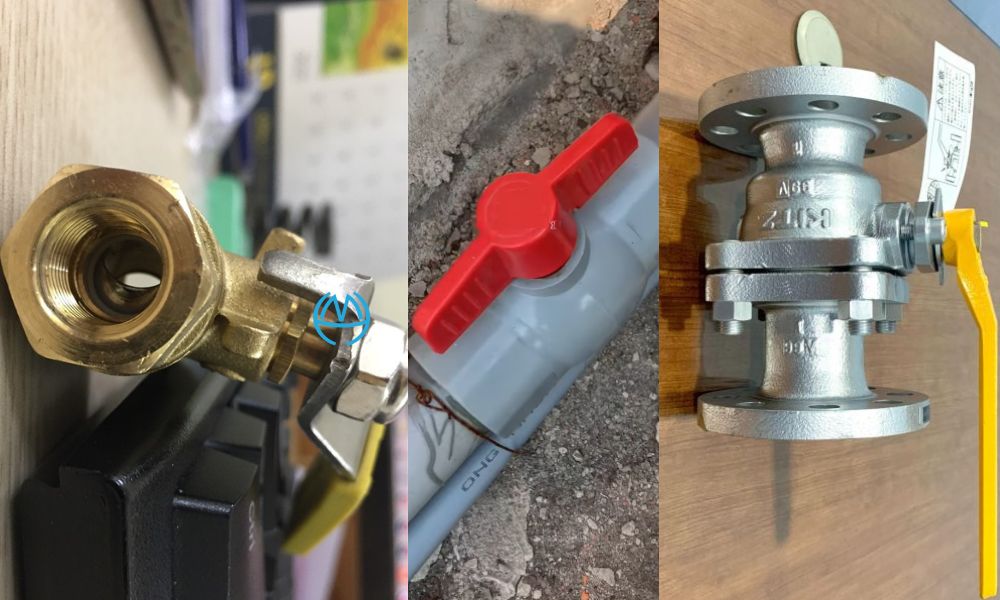

cách chọn nhanh van bi tay gạt theo kiểu nối ống

Một số lưu ý nhanh cho người dùng khi chọn kiểu kết nối là:

  • Không dùng van bi tay gạt DN25 dán keo cho tuyến cần tháo về sau
  • Không siết quá lực với van bi tay gạt D25 ren, nhất là van đồng
  • Chừa đủ không gian để tay gạt xoay hết 90°

5. Khi nào nên ưu tiên van bi tay gạt DN25 bằng đồng

Trong các hệ thống nước sinh hoạt, bơm dân dụng và đường ống kỹ thuật nhỏ, van bi tay gạt 25 bằng đồng vẫn là lựa chọn được sử dụng nhiều hơn so với van nhựa hoặc inox. Lý do không nằm ở giá, mà nằm ở tính ổn định khi vận hành lâu dài. Van bi tay gạt DN25 đồng thường được ưu tiên trong các trường hợp như:

  • Tuyến ống đóng mở thường xuyên
  • Hệ có áp lực thay đổi liên tục
  • Vị trí cần độ kín cao, hạn chế rò rỉ tại ren
  • Kết nối giữa ống thép – ống nhựa -phụ kiện kim loại

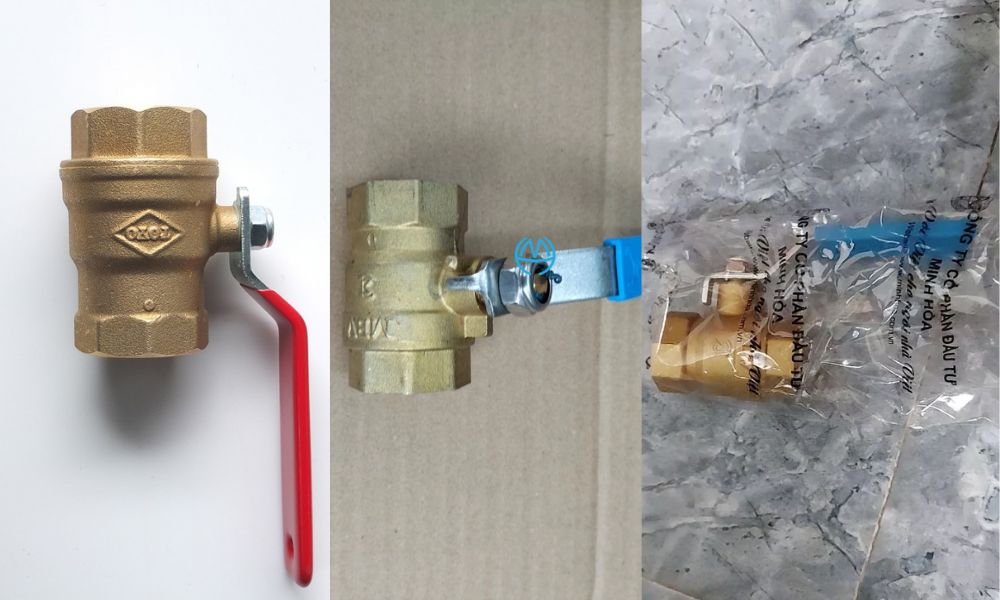

khi nào nên ưu tiên van bi tay gạt dn25 bằng đồng

So với van nhựa, van bi đồng cho cảm giác tay gạt chắc hơn, ít biến dạng khi siết ren. So với van inox, van đồng phù hợp hơn cho hệ nước sinh hoạt và có mức chi phí dễ tiếp cận. Nếu người dùng đang cần tìm dòng van bi Minh Hòa bằng đồng tại đại lý chúng tôi hãy liên hệ để được đội ngũ ký thuật hỗ trợ tư vấn kiểu loại phù hợp cho từng hệ thống
