Khám phá van cổng ty chìm là gì

Van cổng ty chìm là gì? Vì sao van cổng ty chìm DN100 lại được sử dụng phổ biến? Đây là những câu hỏi quen thuộc mà các kỹ sư đường ống thường gặp trong quá trình tư vấn kỹ thuật. Để hiểu rõ hơn về loại van này, hãy cùng tìm hiểu trong bài viết dưới đây.

1. Van cổng ty chìm là gì

Van cổng ty chìm là loại van cổng có trục (ty) không trồi lên khi van đóng/mở, toàn bộ phần ty được giấu gọn bên trong thân van. Nhờ thiết kế này, van đặc biệt tiết kiệm không gian lắp đặt, phù hợp cho các hệ thống lắp đặt ngầm, hố kỹ thuật hoặc khu vực chật hẹp – nơi mỗi centimet không gian đều đáng giá. Ngoài tên gọi phổ biến là van cổng ty chìm, loại van này còn được biết đến với tên gọi khác như:

  • Van ty chìm → Cách gọi rút gọn
  • Van cửa ty chìm → Từ “cửa” bằng nghĩa với “cổng”

ANH 1

2. Cấu tạo và nguyên lý vận hành của van ty chìm

Để hiểu rõ hơn về van cổng ty chìm, không thể bỏ qua cấu tạo và nguyên lý vận hành, đây hai yếu tố quyết định trực tiếp đến việc hiểu và sử dụng loại van này. Cấu tạo của van cửa ty chìm gồm các bộ phận cơ bản sau:

  • Thân: Là bộ phận chịu áp lực chính, bảo vệ và liên kết các chi tiết van
  • Cổng (cửa): Có nhiệm vụ đóng/mở dòng chảy, di chuyển lên xuống theo trục van
  • Trục (ty): Được đặt chìm hoàn toàn trong thân van ty chìm, liên kết với đĩa van để truyền chuyển động từ bộ phận vận hành
  • Nắp van: Đậy kín phần trên thân van, giúp bảo vệ các chi tiết bên trong
  • Bề mặt làm kín: Đảm bảo van không bị rò rỉ trong quá trình vận hành
  • Bộ phận vận hành: Thực hiện chức năng truyền chuyển động cơ hoặc tự đồng để đóng/mở van cổng ty chìm

ANH 2

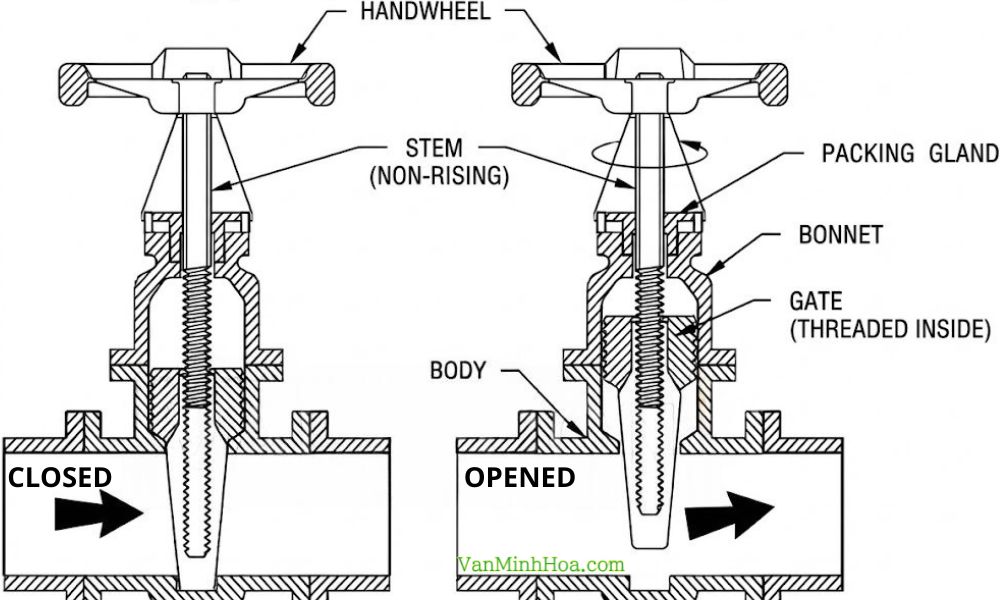

Nguyên lý hoạt động của van cổng ty chìm dựa trên cơ chế truyền chuyển động từ tay quay xuống đĩa van thông qua trục ty nằm hoàn toàn bên trong thân van, nhờ đó quá trình đóng/mở diễn ra gọn gàng mà không làm thay đổi chiều cao tổng thể của van.

  • Khi mở van: Bộ phận vận hành được xoay theo chiều mở, ty van quay và kéo cửa van nâng lên bên trong thân van. Cửa van tách khỏi bề mặt làm kín, tạo lối cho lưu chất đi qua với tổn thất áp suất thấp
  • Khi đóng van: Bộ phận vận hành xoay theo chiều ngược lại, ty tiếp tục quay nhưng vẫn nằm chìm trong thân van, đẩy cổng van hạ xuống và ép chặt vào bề mặt làm kín, ngăn dòng chảy hoàn toàn

ANH 3

3. Vận hành van cổng ty chìm

Van cổng ty chìm có nhiều hình thức vận hành khác nhau, tùy thuộc vào kích thước van, điều kiện làm việc và mức độ tự động hóa của hệ thống. Dưới đây là một số kiểu vận hành phổ biến nhất

3.1 Van cổng ty chìm tay vặn

Van cửa ty chìm là một trong những chủng loại van tay vặn sử dụng tay vặn trực tiếp để đóng/mở van, phù hợp cho các van ty chìm kích thước nhỏ, làm việc trong hệ thống có lưu lượng dòng chảy và áp suất không quá lớn, đồng thời không yêu cầu tần suất đóng/mở liên tục. Ngoài ra van cổng ty chìm tay vặn còn sở hữu những ưu điểm sau:

  • Kết cấu đơn giản, dễ sử dụng
  • Chi phí đầu tư thấp
  • Thường ứng dụng trong hệ thống cấp nước sinh hoạt, đường ống phụ trợ hoặc các hố van ngầm quy mô nhỏ

ANH 4

3.2 Van cửa ty chìm tay quay

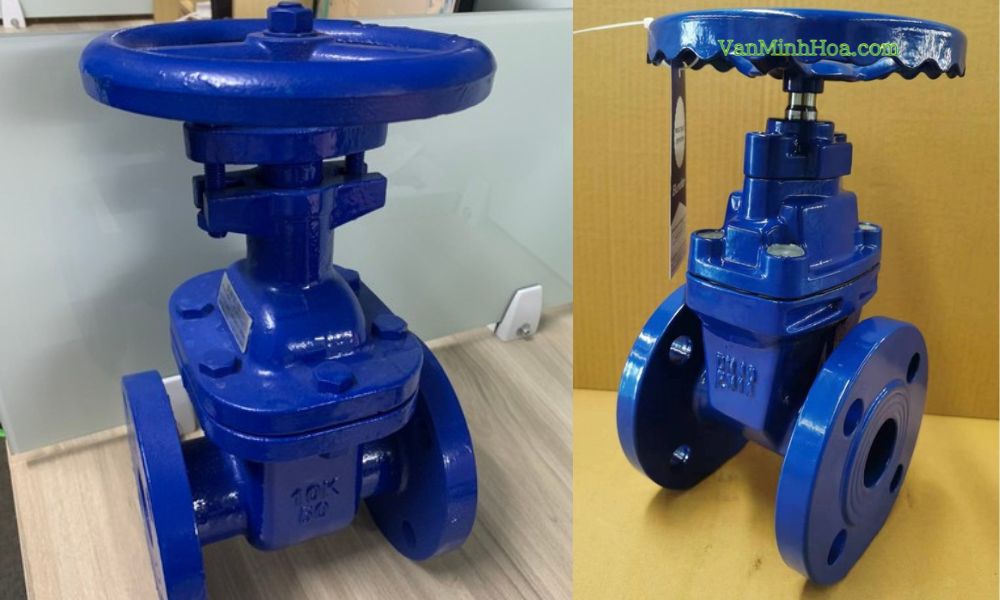

Van cửa ty chìm tay quay sử dụng vô lăng (tay quay) để đóng/mở van, cho phép tạo lực xoắn lớn hơn so với tay vặn. Loại van này phù hợp cho các van cổng ty chìm kích thước trung bình đến lớn, làm việc trong hệ thống có lưu lượng và áp suất cao hơn, đồng thời yêu cầu thao tác đóng/mở nhẹ nhàng, ổn định. Điểm nổi bật như sau:

  • Dễ thao tác, giảm sức người khi vận hành
  • Đóng/mở êm, kiểm soát tốt hành trình van
  • Thường được sử dụng trong hệ thống cấp thoát nước, phòng cháy chữa cháy, trạm bơm hoặc các tuyến ống kỹ thuật quy mô vừa

ANH 5

3.3 Van cổng ty chìm điều khiển điện

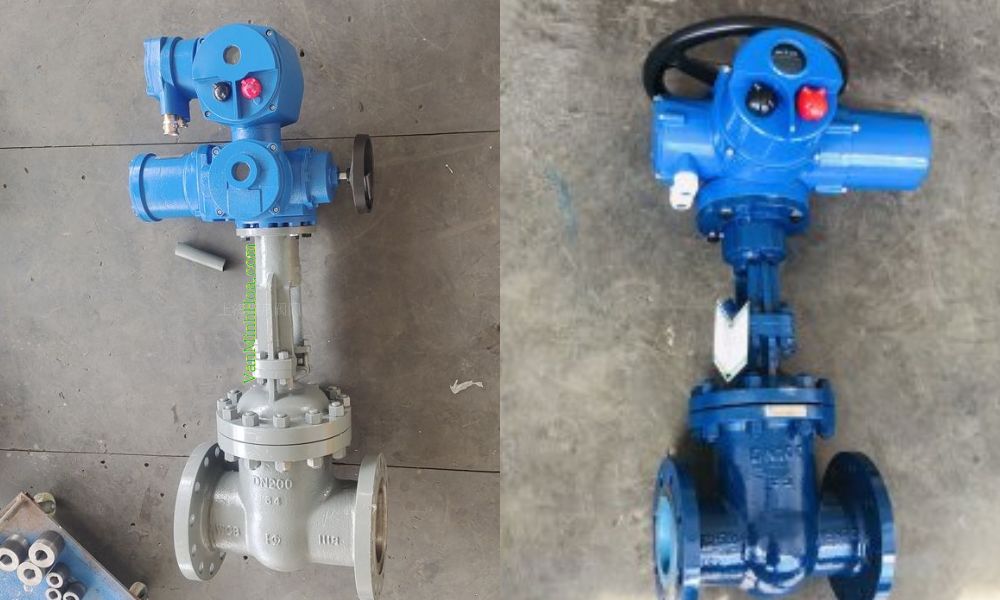

Van cổng ty chìm điều khiển điện được trang bị bộ truyền động điện, cho phép đóng/mở van tự động hoặc điều khiển từ xa. Dòng van này phù hợp cho các hệ thống lớn, có lưu lượng và áp suất cao, yêu cầu tần suất vận hành thường xuyên. Những ưu điểm nổi bật của van cổng ty chìm điều khiển điện gồm:

  • Tự động hóa quá trình vận hành, giảm phụ thuộc vào nhân công
  • Nâng cao độ an toàn và độ chính xác khi đóng/mở
  • Thường ứng dụng trong nhà máy, khu công nghiệp, trạm xử lý nước, hệ thống cấp nước đô thị

ANH 6

4. Kích cỡ phổ biến của van cổng ty chìm

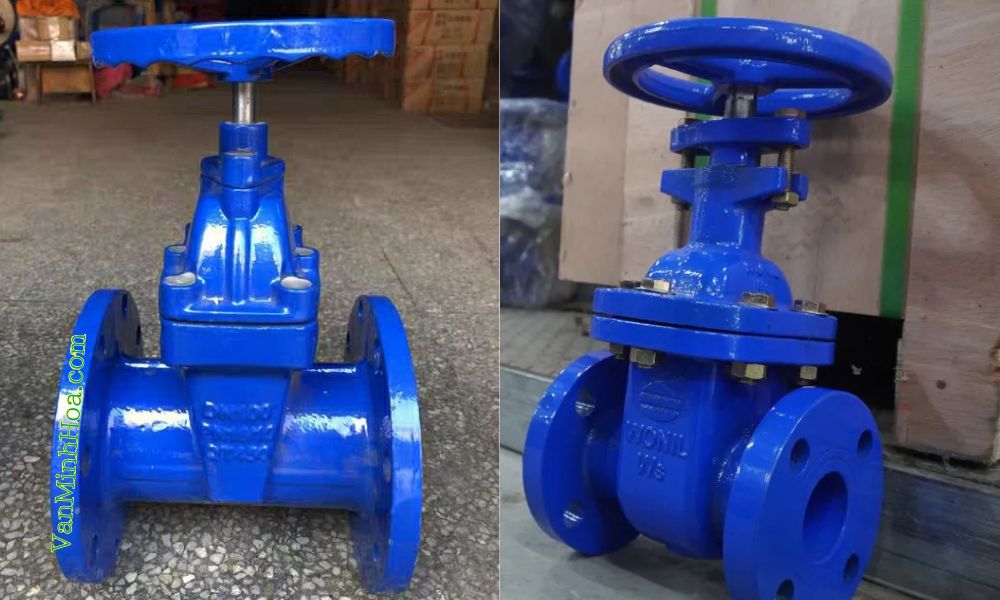

Van cửa ty chìm được sản xuất với nhiều dải kích cỡ khác nhau, đáp ứng đa dạng quy mô hệ thống đường ống, từ dân dụng đến công nghiệp. Các kích cỡ thường gặp có thể kể đến như van cổng ty chìm DN100, DN65, DN80, DN125, DN150, lớn hoặc nhỏ hơn tùy theo yêu cầu thiết kế

  • Trong số đó, van cổng ty chìm DN100 là kích cỡ được sử dụng phổ biến, nhờ tính cân bằng giữa lưu lượng dòng chảy, khả năng chịu áp và mức độ linh hoạt khi lắp đặt
  • Với đường kính danh nghĩa DN100, van cổng ty chìm DN100 phù hợp cho các tuyến ống có đường kính ngoài 114mm hoặc ống 4 inch
  • Đặc biệt, khi kết hợp với thiết kế ty chìm, van cổng ty chìm DN100 càng phát huy lợi thế trong các hệ thống lắp đặt ngầm hoặc hố van kỹ thuật, nơi không gian hạn chế nhưng vẫn yêu cầu lưu lượng dòng chảy ổn định và độ bền lâu dài >> Ngoài ra, để hiểu rõ hơn về kích thước DN100, tham khảo thêm bài viết: Van cổng DN100 là gì

ANH 7

5. Giá thành của van cổng ty chìm

So với van ty nổi, van cổng ty chìm thường có giá thành thấp hơn nhờ thiết kế gọn, không cần trục ty trồi ra ngoài, từ đó tiết kiệm vật liệu và giảm chi phí chế tạo. Lấy van cổng ty chìm DN100 làm mốc tham chiếu, có thể thấy mức giá của loại van này chủ yếu phụ thuộc vào kích cỡ van và hình thức vận hành, cụ thể như sau:

  • Dưới kích cỡ van cổng ty chìm DN100: Van thường được thiết kế tay vặn, cấu tạo đơn giản, lực vận hành nhỏ nên giá thành tương đối thấp, phù hợp cho hệ thống dân dụng hoặc quy mô nhỏ
  • Lớn hơn kích thước van cổng ty chìm DN100: Van chủ yếu dùng tay quay hoặc điều khiển điện, yêu cầu lực vận hành lớn và kết cấu chắc chắn hơn, do đó giá thành cao hơn

ANH 8

6. Nhãn hiệu van ty chìm tại Việt Nam

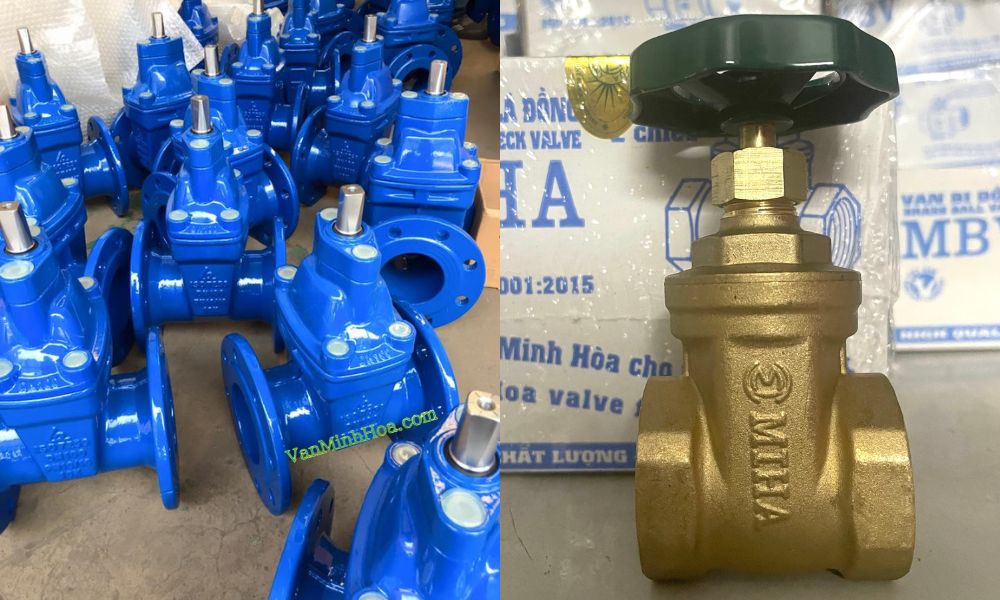

Tại thị trường Việt Nam hiện nay, van cổng ty chìm được cung cấp bởi nhiều thương hiệu khác nhau, đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp. Trong đó, các nhãn hiệu Wonil, Shinyi và Minh Hòa là những cái tên được sử dụng phổ biến, mỗi thương hiệu có thế mạnh riêng về vật liệu và dải kích cỡ.

  • Wonil: Là thương hiệu đến từ Hàn Quốc, nổi bật với các dòng van cổng ty chìm làm bằng inox. Sản phẩm có độ bền cao, khả năng chống ăn mòn tốt, phù hợp cho các hệ thống yêu cầu tiêu chuẩn kỹ thuật cao hoặc môi trường làm việc khắc nghiệt.
  • Shinyi: Là thành phẩm của sự hợp tác công nghệ Việt Nam & Đài Loan, được biết đến rộng rãi với các dòng van cổng ty chìm DN100 và nhiều kích cỡ lớn hơn, chủ yếu được chế tạo bằng gang. Van có độ bền cơ học tốt, vận hành ổn định, thường được sử dụng trong hệ thống cấp thoát nước, PCCC và hạ tầng kỹ thuật đô thị
  • Van Minh Hòa: Là thương hiệu trong nước quen thuộc trong hệ thống cấp nước dân dụng. Các dòng van cổng ty chìm DN100 hoặc nhỏ hơn bằng đồng thau, thường được gọi là van cửa đồng Minh Hòa, có kích thước gọn, phù hợp cho đường ống quy mô nhỏ và vừa, dễ lắp đặt trong hố van hoặc khu vực hạn chế không gian

ANH 9

7. Nhược điểm của van cửa ty chìm

Bên cạnh những ưu điểm nổi bật về khả năng tiết kiệm không gian và tính linh hoạt khi lắp đặt, van ty chìm vẫn tồn tại một số nhược điểm nhất định mà người dùng cần cân nhắc trước khi lựa chọn:

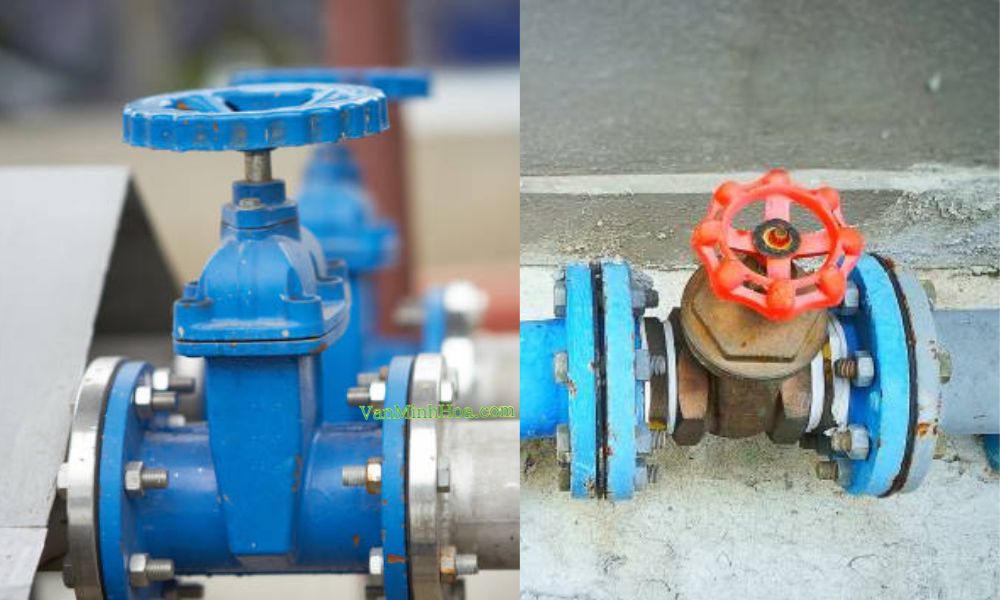

  • Khó quan sát trạng thái đóng/mở: Do trục ty nằm hoàn toàn bên trong thân van, người vận hành khó nhận biết van đang ở trạng thái mở hay đóng bằng mắt thường
  • Khó bảo trì hơn van ty nổi: Khi cần kiểm tra hoặc bảo dưỡng trục van cổng ty chìm, thường phải tháo nắp van, gây bất tiện hơn so với van cổng ty nổi
  • Dễ bị ảnh hưởng bởi môi trường làm việc: Với các hệ thống lắp đặt ngầm, bùn đất hoặc nước xâm nhập lâu ngày có thể ảnh hưởng đến độ bền của trục ty nếu không được bảo vệ tốt
  • Không phù hợp với tần suất đóng/mở liên tục: Van cửa ty chìm chủ yếu được thiết kế cho chức năng đóng/mở hoàn toàn, không tối ưu cho các hệ thống yêu cầu điều tiết thường xuyên

ANH 10

Trong thực tế sử dụng, nhiều đơn vị thường ưu tiên các dòng van đồng Minh Hòa cho hệ thống dân dụng, bởi việc van có nhà máy sản xuất trong nước giúp thuận tiện hơn cho công tác bảo trì, bảo hành, sửa chữa và xử lý sự cố khi cần, đặc biệt với những hệ thống lắp đặt ngầm hoặc sử dụng lâu dài.

8. Kho van cổng ty chìm

Trên thị trường hiện nay, van cổng ty chìm DN100 và các kích cỡ nhỏ hơn được phân phối bởi nhiều đơn vị khác nhau, trong đó các đại lý van vòi Minh Hòa thường tập trung vào nhóm sản phẩm phục vụ hệ thống cấp nước dân dụng và công trình quy mô vừa

ANH

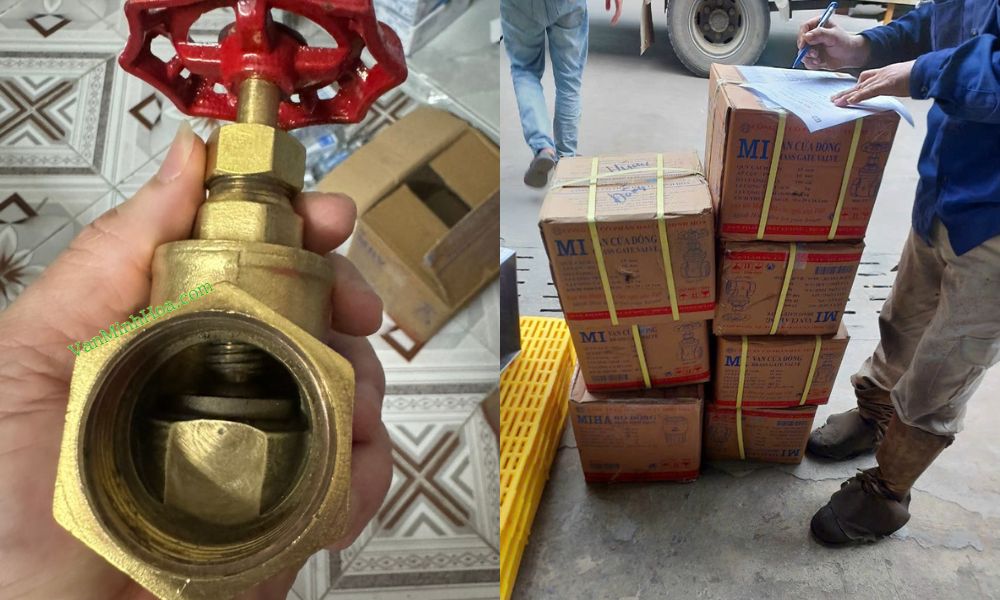

Tại các kho của đại lý chúng tôi người dùng có thể dễ dàng tìm thấy van cổng ty chìm DN100, DN80, DN65… với nhiều loại vật liệu khác nhau, nguồn gốc rõ ràng và sẵn hàng cho nhu cầu thay thế, lắp đặt mới. Bên cạnh đó, đội ngũ kỹ thuật luôn sẵn sàng tư vấn chi tiết theo từng điều kiện sử dụng, hỗ trợ lựa chọn đúng chủng loại, đi kèm chế độ bảo hành đầy đủ và mức giá trực tiếp tại kho

9. Kết luận

Hy vọng rằng qua những thông tin tổng hợp trong bài viết, bạn đã có cái nhìn rõ ràng hơn về van ty chìm, từ cấu tạo, nguyên lý vận hành đến cách lựa chọn và ứng dụng thực tế. Trong đó, van cổng ty chìm DN100 nổi bật như một kích cỡ phổ biến, đáp ứng tốt yêu cầu về lưu lượng, độ bền và khả năng lắp đặt trong các hệ thống cấp nước hiện nay. Việc hiểu đúng và chọn đúng loại van ty chìm phù hợp sẽ góp phần giúp hệ thống vận hành ổn định, an toàn và lâu dài.
