Y lọc DN100 lắp ống 110 hay 114mm

Nhiều ý kiến cho rằng Y lọc DN100 lắp với ống thép có đường kính ngoài là 114mm và lắp với ống nhựa thì sẽ là đường kính ngoài 110mm. Ý kiến của bạn thế nào? Chúng tôi sẽ đưa ra luận điểm và kiến thức tổng quan về kích cỡ y lọc thường dùng trong công nghiệp này

1. Tổng quan  về y lọc DN100

Y lọc DN100 cũng tương tự như với các y lọc khác, cùng có chức năng chắn và lọc tạp chất để bảo vệ máy bơm, hệ thống ống và các thiết bị trên đường ống. Chủ đề cần quan tâm sâu sắc liên quan tới kích cỡ DN100

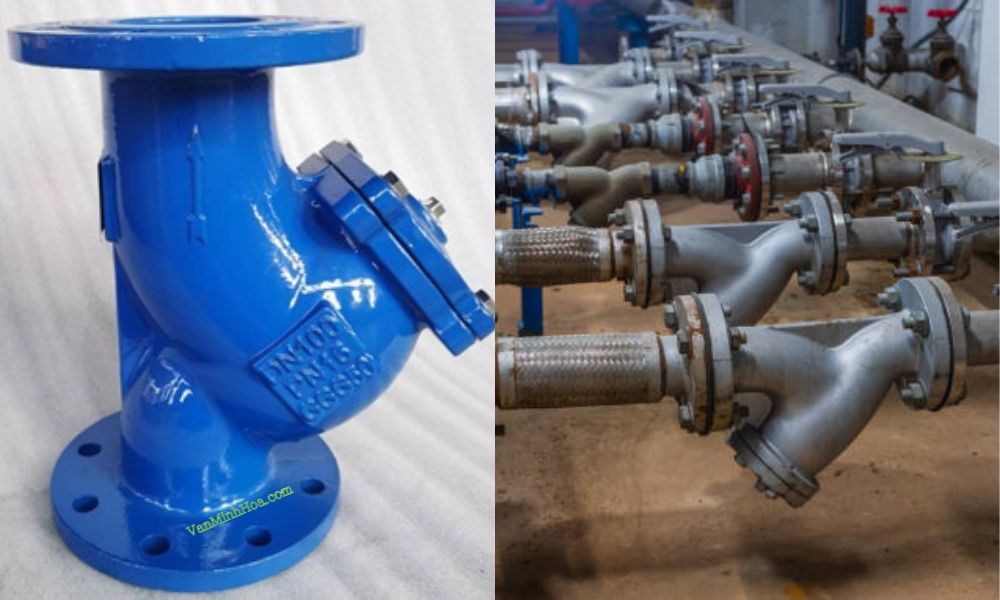

1.1 Định nghĩa y lọc DN100

Y lọc DN100 là kích cỡ dùng để lắp đặt trên các tuyến ống có đường kính danh nghĩa 100mm, bởi ký hiệu “DN” là viết tắt của Diameter Norminal – Có nghĩa là đường kính danh nghĩa. Và đường kính danh nghĩa DN100 sẽ khác với đường kính thực tế

y lọc dn100 là gì

Vậy thực tế là kích thước đường kính ngoài của ống mà y lọc DN100 sẽ lắp đặt là bao nhiêu

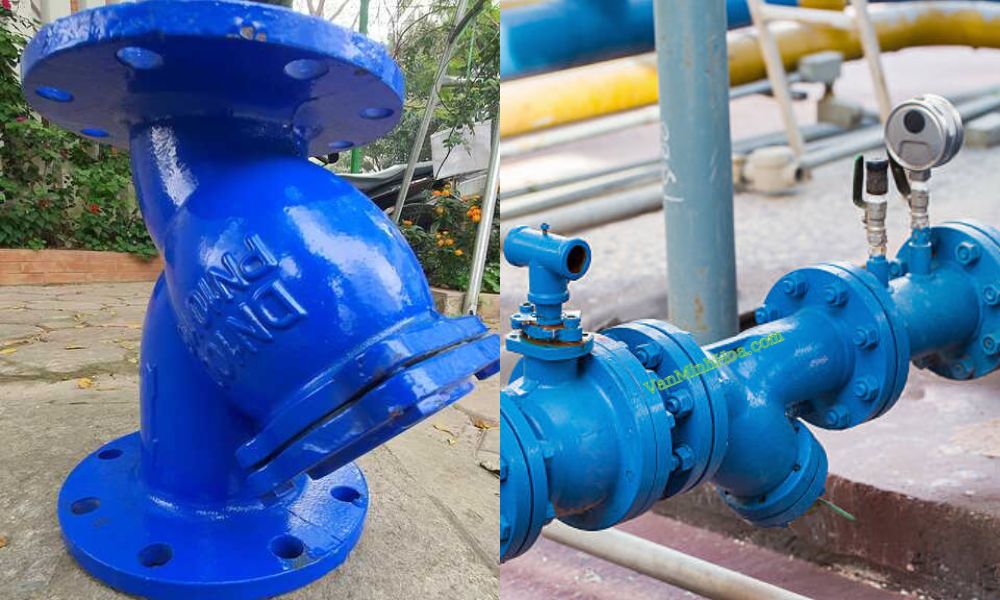

1.2 Y lọc DN100 lắp ống phi 114 khi nào

Chắc chắn rồi! Khi loại ống – tiêu chuẩn ống mà theo đó ống có đường kính danh nghĩa DN100 sẽ có đường kính ngoài là 114mm thì khi đó Y lọc DN100 chỉ sẽ lắp trên ống có đường kính ngoài 114mm.

  • Đa phần các ống thép DN100 có đường kính ngoài là 114mm
  • Ống nhựa sản xuất theo hệ inch áp dụng các tiêu chuẩn như BS3505 cũng có đường kính ngoài là 114mm

y lọc dn100 lắp ống phi 114

Tham khảo dẫn chứng:

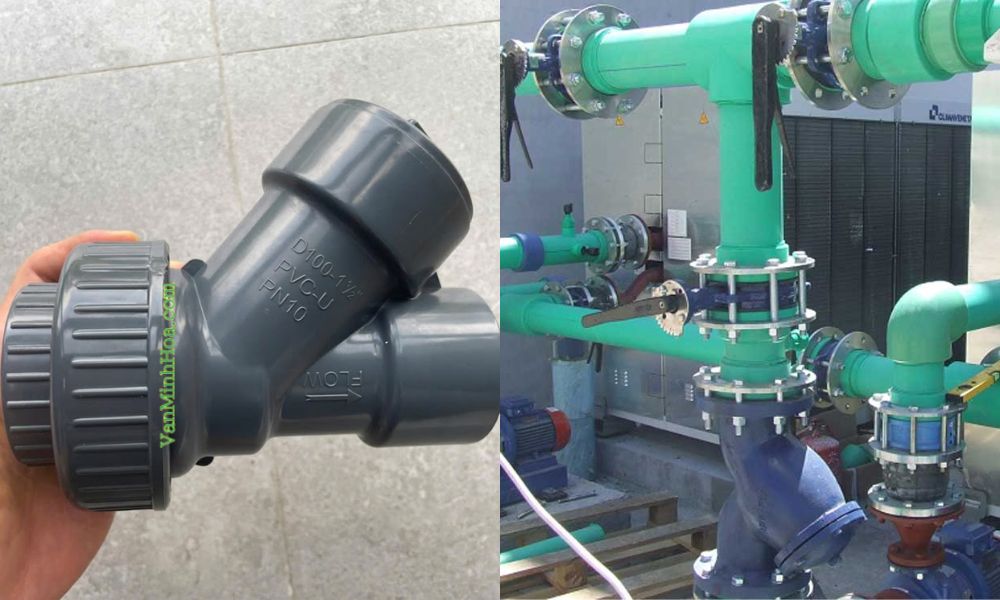

1.3 Y lọc DN100 lắp ống phi 110 khi nào

Riêng với ống nhựa có nhiều tiêu chuẩn sản xuất ống khác nhau, đặc biệt là ống nhựa uPVC

  • Các ống nhựa sản xuất theo tiêu chuẩn 1452 (hệ inch) có đường kính ngoài là 110mm
  • Đường kính danh nghĩa DN cũng là đường kính ngoài OD

y lọc dn100 lắp ống phi 110

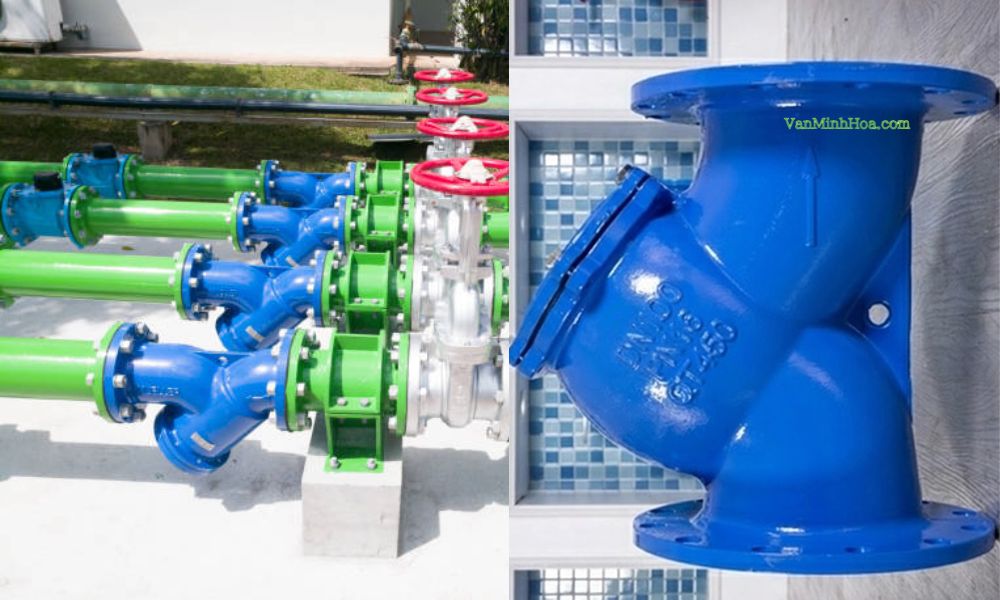

1.4 Y lọc D100 lắp ống bao nhiêu

Người ta thường viết tắt “D” cho thay cho “Đường kính” hay “Diameter” và được hiểu là đường kính ngoài của ống.

  • OH! Vậy y lọc D100 sẽ lắp cho ống có đường kính ngoài 100mm phải không? Và ống nhựa không có ống có kích thước đường kính ngoài là 100mm
  • Thực tế với ống thép DN90 có đường kính ngoài là 101.6mm – Y lọc D100 ứng với trường hợp này

y lọc d100 lắp ống bao nhiêu

  • Tuy nhiên, kích cỡ này gần như rất ít khi sử dụng – Chỉ dùng trong những trường hợp đặc biệt
  • Do đó, chúng ta sẽ cùng thống nhất rằng Y lọc D100 là viết tắt của kích cỡ DN100 nhé

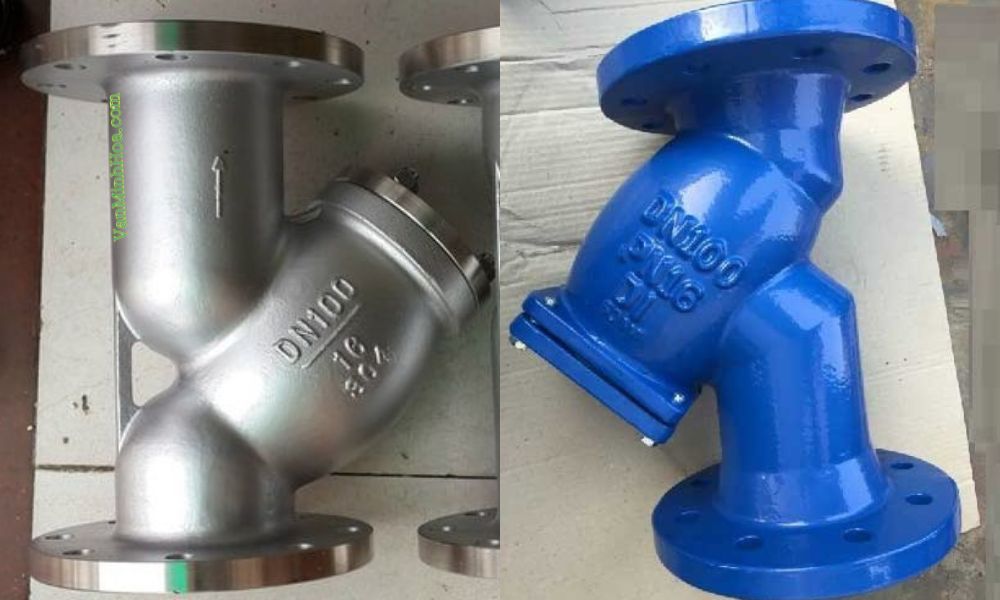

2. Kích cỡ y lọc DN100 có thể sản xuất từ vật liệu gì

Với kích cỡ y lọc DN100 gần như không sản xuất từ vật liệu đồng và nhựa

  • Inox 304/316: Lựa chọn hàng đầu cho môi trường yêu cầu vệ sinh cao như thực phẩm, đồ uống, dược phẩm, hoặc môi trường hóa chất ăn mòn nhẹ.
    • Inox 316 vượt trội hơn Inox 304 về khả năng chống ăn mòn trong môi trường chứa clorua.
    • Y lọc inox có chịu nhiệt và áp lực tốt.
  • Gang cầu: Bền, chịu áp lực tốt (PN10, PN16), giá thành hợp lý.
    • Thường được sử dụng trong hệ thống cấp thoát nước sạch, nước thải, PCCC, hoặc hệ thống HVAC.
    • Bề mặt thường được sơn epoxy để tăng khả năng chống gỉ.
  • Gang xám: Tương tự gang cầu nhưng độ bền cơ học thấp hơn một chút, giá thành rẻ hơn.
    • Phù hợp cho các ứng dụng ít yêu cầu áp lực cao.

vật liệu y lọc dn100

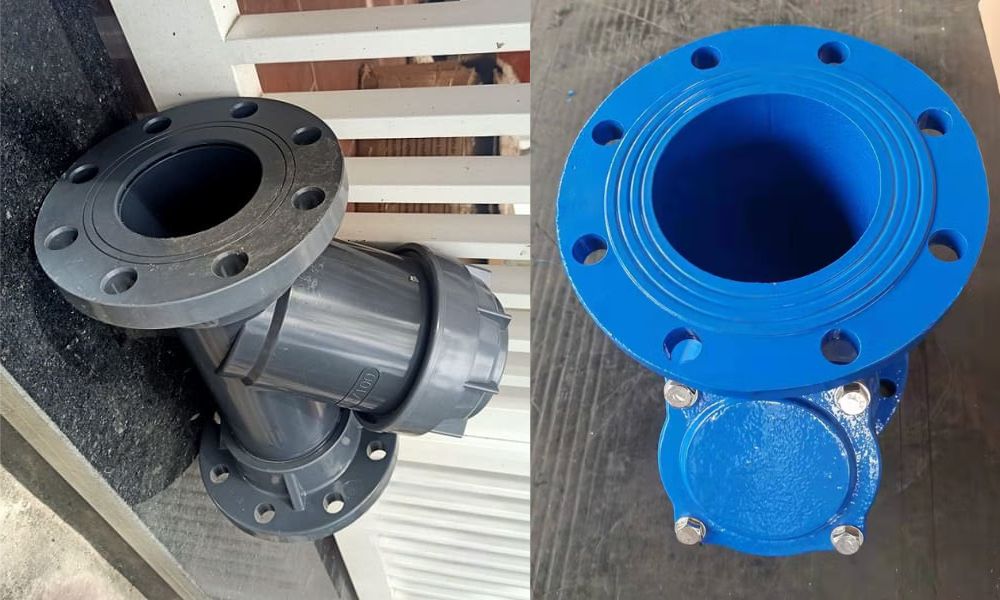

3. Kết nối phổ biến của y lọc DN100

Thực tế vẫn có những y lọc DN100 nối ren, nhưng chúng tôi luôn khuyên người dùng sử dụng kết nối bằng mặt bích. Bởi

  • Y lọc DN100 bằng gang và inox đều rất nặng với người thường
  • Việc lắp đặt sẽ trở nên vô cùng khó khăn nếu nối ren
  • Kết nối mặt bích sẽ tạo liên kết chắc chắn và đảm bảo chống rò rỉ tốt

kết nối của y lọc dn100

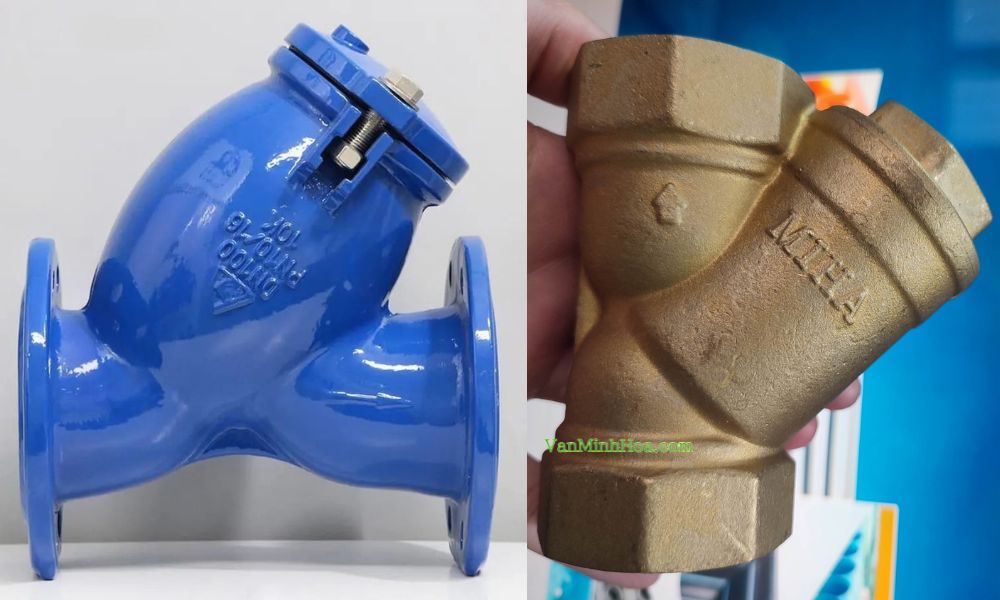

4. Nhà sản xuất y lọc DN100 tại Việt Nam

Hiện nay với sự mở cửa của Việt Nam, các doanh nghiệp ngành van từ nước ngoài đầu tư xây dựng nhà máy và cơ sở sản xuất tại nước ta ngày một nhiều hơn. Nhằm đáp ứng nhu cầu sử dụng trong nước và tạo lợi thế cạnh tranh xuất khẩu đi nhiều nước khác trên thế giới, đặc biệt là các nước lân cận chúng ta

  • Nhà sản xuất Shinyi: Chuyên sản xuất các y lọc gang Shinyi cho hệ thống cấp và thoát nước
  • Nhà sản xuất Bueno: Chuyên các loại van cho nước và hơi, trong đó có y lọc Bueno với kích cỡ DN100
  • Nhà sản xuất Minh Hòa: Chuyên các loại y lọc đồng MIHA và không có kích cỡ DN100

nhà sản xuất y lọc dn100

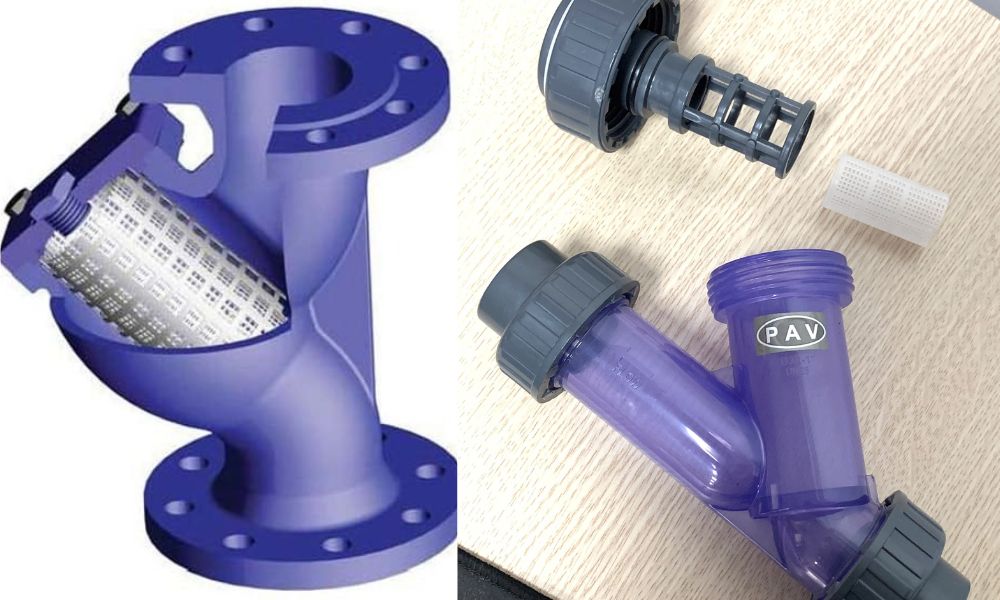

5. Lựa chọn lưới lọc phù hợp cho y lọc DN100

Lưới lọc (screen) là trái tim của y lọc DN100. Thường được làm từ thép không gỉ (Inox 304 hoặc 316) để đảm bảo độ bền và chống ăn mòn. Kích thước mắt lưới là yếu tố quan trọng nhất cần cân nhắc:

  • Lưới thô: Loại bỏ các tạp chất lớn, bảo vệ thiết bị như bơm nước thải.
  • Lưới mịn: Dành cho các ứng dụng yêu cầu lọc sạch hơn như nước cấp cho thiết bị giải nhiệt, hóa chất. Kích thước mắt lưới có thể từ vài mm xuống vài micron tùy theo yêu cầu cụ thể của hệ thống và thiết bị cần bảo vệ.

lưới lọc y lọc dn100

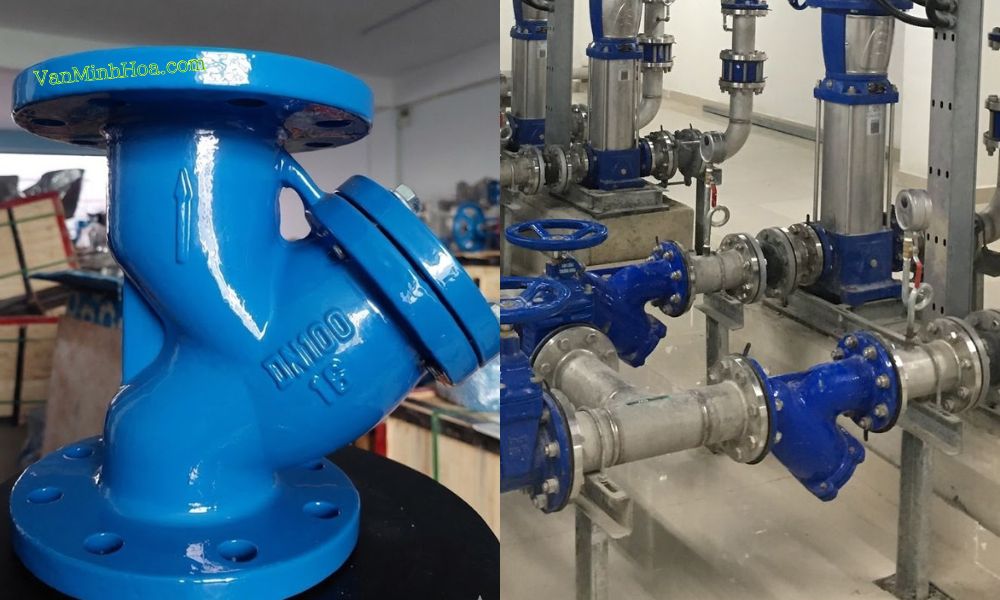

6. Ứng dụng phổ biến của y lọc DN100 trong công nghiệp

Y lọc DN100 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

  • Hệ thống cấp thoát nước: Lọc cặn trước bơm, van, đồng hồ đo nước tại các nhà máy xử lý, trạm bơm, tòa nhà.
  • Phòng cháy chữa cháy (PCCC): Bảo vệ bơm chữa cháy, van và các thiết bị quan trọng khỏi tạp chất trong nguồn nước, đảm bảo hoạt động ổn định khi cần thiết.
  • Công nghiệp hóa chất: Lọc các hạt rắn trong dòng hóa chất (với vật liệu inox 316 hoặc UPVC).
  • Nhà máy nhiệt điện, lò hơi: Lọc hơi nước, nước cấp lò để bảo vệ tua bin, bẫy hơi và các thiết bị nhạy cảm khác.
  • Hệ thống HVAC: Lọc cặn trong nước lạnh, nước nóng tuần hoàn để bảo vệ chiller, bơm và các bộ trao đổi nhiệt.
  • Chế biến thực phẩm, đồ uống: Với y lọc inox chuyên dụng, đảm bảo vệ sinh và an toàn sản phẩm.

ứng dụng y lọc dn100
