Tiêu chuẩn ren BS 21 ISO 228-1:2000

Tiêu chuẩn ren BS 21 ISO 228-1:2000. Giữa hai tiêu chuẩn này có điểm giống nhau và mối tương quan như thế nào, tại sao trong một số tài liệu kỹ thuật của các sản phẩm có nối ren lại ghi BS 21 / ISO 228-1-2000. Đó là những chủ đề được chia sẻ trong bài viết này

1. Tiêu chuẩn ISO 228-1:2000 là gì

ISO 228-1:2000 là tiêu chuẩn quốc tế do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) ban hành, quy định về ren ống không có độ kín tại ren (non-threaded sealing pipe threads). Tiêu chuẩn này áp dụng cho các loại ren được sử dụng trong kết nối đường ống, nhưng không phải dạng tự làm kín bằng ren mà yêu cầu gioăng hoặc vật liệu làm kín bổ sung.

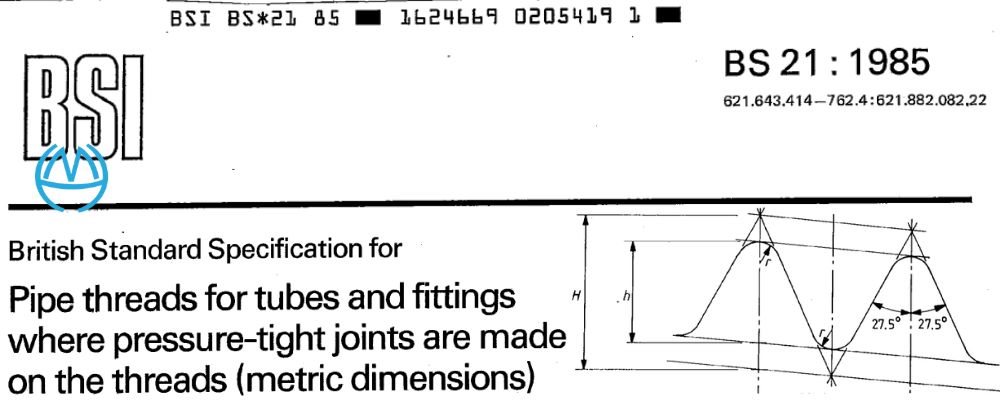

2. Tiêu chuẩn BS 21 là gì

3. Mối tương quan giữa ISO 228-1:2000 và BS 21

Tiêu chuẩn ISO 228-1:2000 quy định về ren ống cho mối nối kín áp không được chế tạo bằng ren, trong đó cả ren trong và ren ngoài đều là ren trụ. Tiêu chuẩn này tương đương với tiêu chuẩn BS 21 của Anh. Cụ thể, Phụ lục A của ISO 228-1:2000 đề cập đến việc viện dẫn các tiêu chuẩn châu Âu liên quan, trong đó có BS 21. Ngoài ra, trong các điều 2, 4 và 6 của tiêu chuẩn này cũng có viện dẫn đến các tiêu chuẩn liên quan đến ren ống, bao gồm BS 21

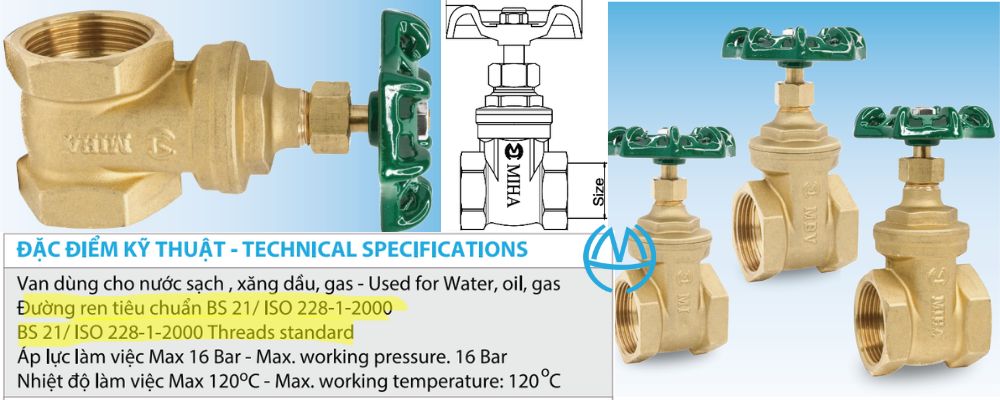

Về cơ bản, ISO 228-1:2000 và BS 21 có thể được coi là tương đương nhau về kích thước và hình dạng ren. Tuy nhiên, BS 21 có thêm các yêu cầu về độ kín khít của mối nối. Tại Việt Nam, bạn có thể tham khảo tiêu chuẩn TCVN 8887-1:2011, hoàn toàn tương đương với ISO 228-1:2000. Cũng chính vì lý do này mà nhiều sản phẩm sẽ ghi ren của họ phù hợp với cả BS 21 và ISO 228-1-200, tiêu biểu tại Việt Nam chúng ta chính là Van Minh Hòa

Note: Là đại lý phân phối của Minh Hòa – Chúng tôi chỉ tập trung phân tích dựa trên điểm chung của 2 tiêu chuẩn này

4. Chủng loại ren BS 21 / ISO 228-1:2000

Ren theo tiêu chuẩn BS 21 và ISO 228-1:2000 là ren ống hệ mét dạng ren trụ (BSPP – British Standard Pipe Parallel), còn được gọi là ren G.

4.1 Đặc điểm chính ren BS 21 / ISO 228-1:2000

• Là ren trụ (parallel thread): Đường kính không thay đổi dọc theo chiều dài ren.

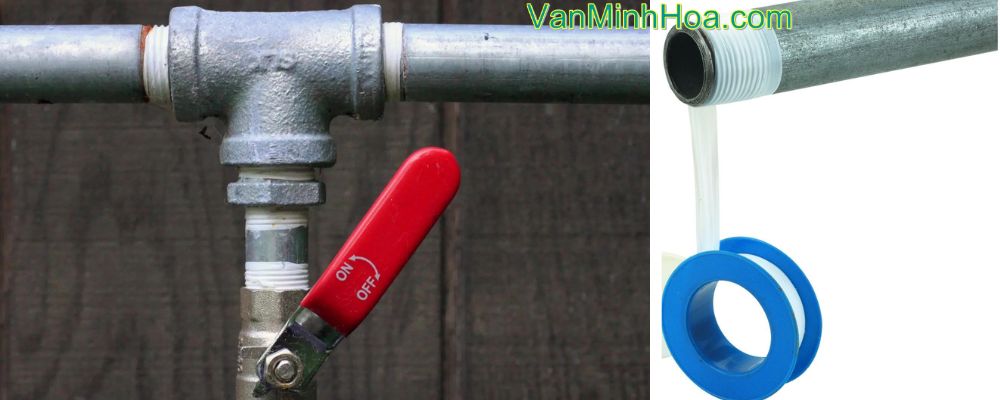

• Không tự làm kín bằng ren, cần sử dụng gioăng cao su, vòng đệm hoặc vật liệu làm kín để đảm bảo độ kín khít.

Góc ren 55° (theo hệ ren BSP) và có bước ren xác định theo kích thước danh nghĩa của đường ống.

4.2 Ký hiệu của ren BS 21 và ISO 228-1:2000

• Ren ngoài ký hiệu là G (ví dụ: G1/2, G3/4, G1, G2…).
• Ren trong ký hiệu là G (cùng kích thước với ren ngoài để lắp khớp nhau).

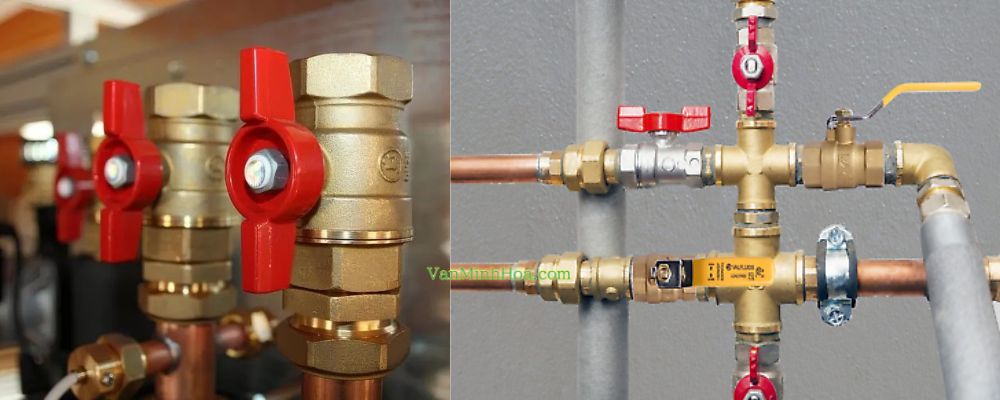

5. Mức phổ biến của ren BS 21 / ISO 228-1:2000

Ren theo tiêu chuẩn BS 21 và ISO 228-1:2000 rất phổ biến và được sử dụng rộng rãi trong các ngành công nghiệp đường ống. Ren phổ biến tại Châu Âu, Châu Á, và các quốc gia sử dụng hệ ren BSPP.

• Hệ thống cấp thoát nước
• Hệ thống khí nén, dầu, khí gas
• Van công nghiệp, đồng hồ đo lưu lượng, thiết bị kết nối đường ống

Tuy nhiên, tại Mỹ, hệ ren phổ biến hơn là NPT (National Pipe Thread), có dạng ren côn (tapered thread) và tự làm kín bằng ren.

6. Phạm vi áp dụng ISO 228-1:2000 và BS 21

ISO 228-1 áp dụng cho ren trụ (BSPP) không có khả năng tự làm kín bằng ren mà yêu cầu gioăng hoặc keo làm kín. Tiêu chuẩn này tham chiếu dựa vào ISO 7-1:1994 – Tiêu chuẩn về ren ống dành cho mối nối áp suất kín được thực hiện bằng ren

• ISO 228-1 quy định các yêu cầu về hình dạng ren, kích thước, dung sai và ký hiệu cho ren ống không làm kín bằng ren.
• Cả ren trong và ren ngoài đều là ren trụ (parallel threads – BSPP).
• Ren này được sử dụng trong lắp ráp cơ khí của các phụ kiện, van, cocks và các phụ kiện khác.
• Không phù hợp với các mối nối áp suất kín bằng ren – nếu cần làm kín, phải dùng bề mặt tiếp xúc ngoài ren kết hợp với gioăng hoặc vật liệu làm kín thích hợp.

7. Ý nghĩa thực tiễn của ISO 228-1:2000

• Tiêu chuẩn này rất quan trọng trong lĩnh vực đường ống, van, phụ kiện ren vì nó giúp đồng bộ hóa kích thước ren giữa các nhà sản xuất trên toàn cầu.
• Không áp dụng cho ren tự làm kín mà phải dùng gioăng hoặc vật liệu làm kín bổ sung.
• Được sử dụng trong hệ thống nước, khí nén, dầu, khí gas và các ngành công nghiệp liên quan.

8. Bản vẽ ren ISO 228-1:2000

Bản vẽ ren theo ISO 228-1-200 (BS 21) gồm có 2 bản vẽ chính

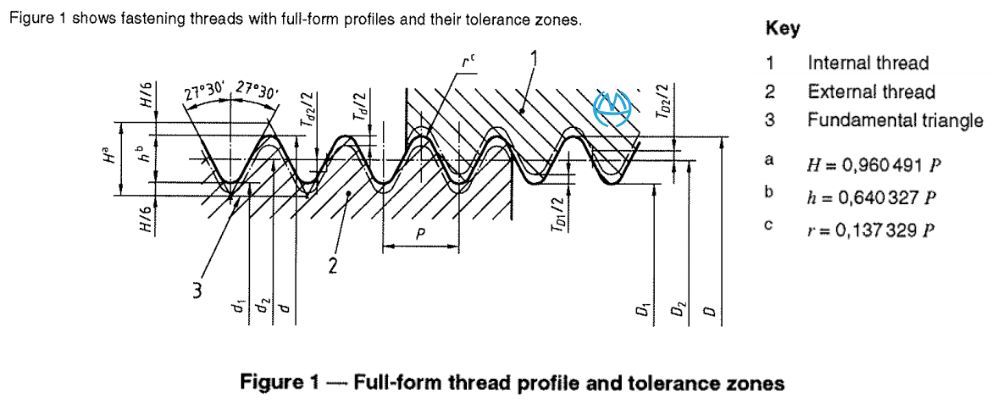

• Bản vẽ đầy đủ về ren và dung sai

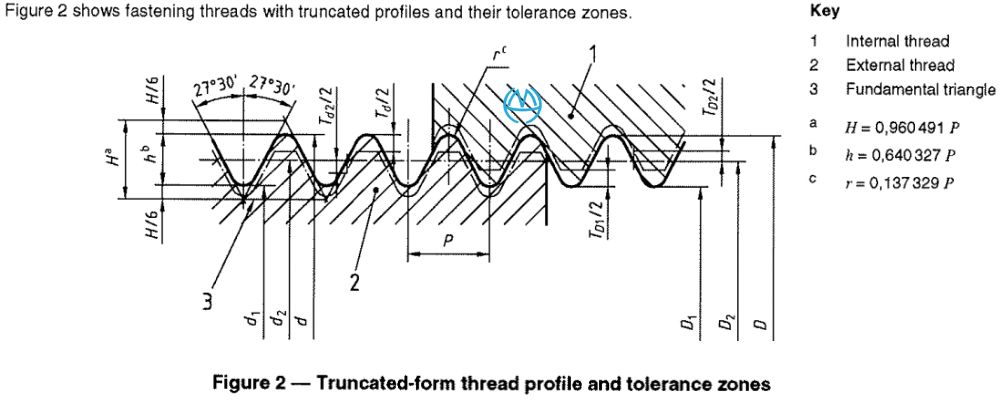

• Bản vẽ cắt ngắn và dung sai

9. Các kí hiệu trong bản vẽ ren

• A: Lớp dung sai chặt chẽ hơn, cho ren ngoài trong trường hợp mối nối không kín áp suất được tạo ra ngoài ren.
• B: Lớp dung sai rộng hơn, cho ren ngoài trong trường hợp mối nối không kín áp suất được tạo ra ngoài ren.
• D = d: Đường kính lớn nhất của ren trong
• D₁ = D – 1.280 654 x P = d1: Đường kính nhỏ nhất của ren trong
• P là bước ren, và d1 là đường kính nhỏ nhất của ren trong.
• D2 = D – 0.640 327 P = d2: Đường kính bước ren của ren trong
• d: Đường kính lớn nhất của ren ngoài
• d1 = d – 1.280 654 x P: Đường kính nhỏ nhất của ren ngoài
• d2 = d – 0.640 327 x P: Đường kính bước ren của ren ngoài
• G: Ren ống dùng trong các mối nối không kín áp suất
• H: Chiều cao của tam giác cơ bản của ren
• h: Chiều cao của hồ sơ ren với đỉnh và đáy tròn
• P: Bước ren
• r: Bán kính của đỉnh và đáy tròn
• T_D1: Dung sai của đường kính nhỏ nhất của ren trong
• T_D2: Dung sai của đường kính bước ren của ren trong
• T_d: Dung sai của đường kính lớn nhất của ren ngoài
• T _d2: Dung sai của đường kính bước ren của ren ngoài

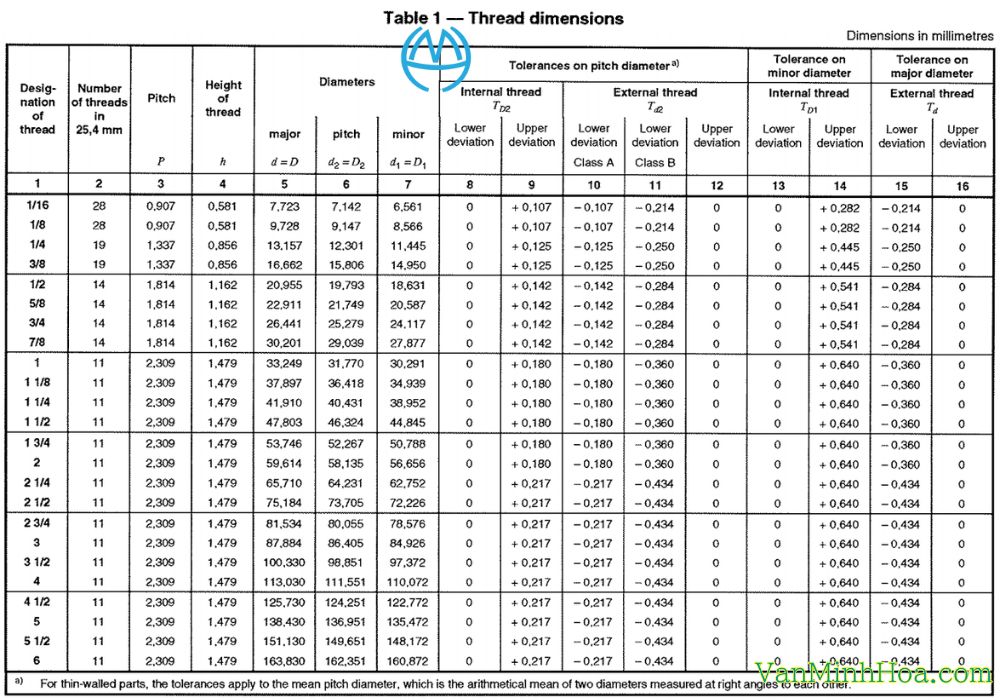

10. Kích cỡ và kích thước ren ISO 228-1:2000

Với bản vẽ ở tiêu đề 8 và giải thích các kí hiệu ở tiêu đề 9. Dưới đây là chi tiết kích thước của các kích cỡ ren ISO 228-1-2000 và cũng là một phần trong tiêu chuẩn ren BS 21

11. Lưu ý quan trọng khi sử dụng ISO 228-1:2000

• Nếu cần một mối nối ren có thể tạo độ kín áp suất, phải tham khảo tiêu chuẩn ISO 7-1 (tiêu chuẩn dành cho ren côn làm kín bằng ren).
• ISO 228-2 cung cấp thông tin về phương pháp kiểm tra kích thước và hình dạng ren, cũng như hệ thống đo kiểm khuyến nghị.
• Các tiêu chuẩn viện dẫn có thể có sửa đổi hoặc cập nhật, do đó, người sử dụng nên kiểm tra phiên bản mới nhất.
