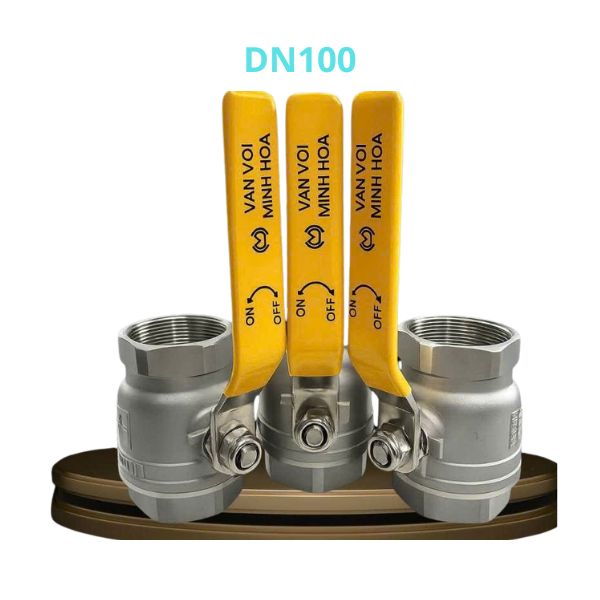

Van bi Miha-In DN100

Van bi Miha-In DN100 là model kích thước lớn nhất trong dòng van bi Minh Hòa, được thiết kế cho các hệ thống lưu lượng lớn trong công nghiệp và cấp nước kỹ thuật

1. Van bi Miha-In DN100 thuộc nhóm van nào

Van bi Miha-In DN100 là dòng van bi inox nối ren kích thước lớn của công ty Minh Hòa, được thiết kế cho các hệ thống cần lưu lượng lớn và độ kín ổn định. Van bi Miha-In DN100 thuộc nhóm:

• Van bi 2 mảnh
• Van bi tay gạt inox
• Van tay gạt

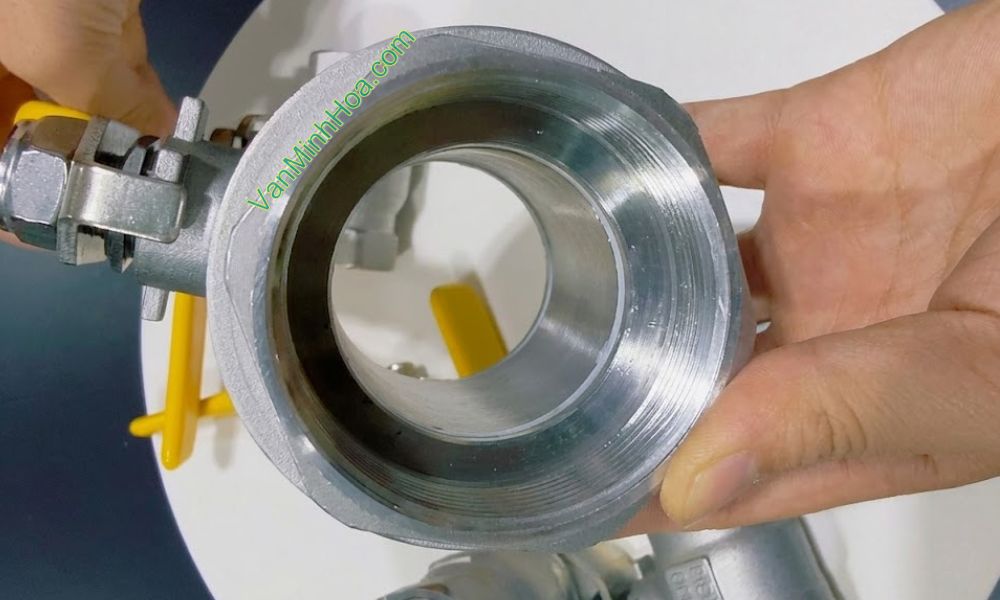

2. Van bi Miha-In DN100 thường dùng ở đâu

Với kích thước DN100 tương đương 4” trong hệ inch, van bi Miha-In DN100 thường xuất hiện trong các hệ thống kỹ thuật có lưu lượng vận hành lớn hơn nhiều so với van bi Miha-In DN65. Một số ứng dụng phổ biến của van bi Miha-In 4” là:

• Hệ thống cấp nước tổng
• Trạm bơm công nghiệp
• Hệ thống xử lý nước
• Hệ thống khí nén nhà máy
• Đường ống kỹ thuật công trình lớn
• Hệ thống PCCC

Nhờ thiết kế dạng van bi tay gạt, người vận hành có thể đóng mở nhanh khi cần kiểm soát lưu lượng hoặc xử lý hệ thống

3. Kích thước lắp đặt của van bi Miha-In DN100

Đối với dòng van kích thước lớn như DN100, việc kiểm tra thông số lắp đặt trước khi thi công là bước rất quan trọng nhằm đảm bảo đủ không gian vận hành và bảo trì. Thông số kích thước của van bi Miha-In 4” gồm

• D: 100 mm
• H: 160 mm
• L: 190 mm
• L1: 38 mm
• W: 300 mm

Trong đó:

• D là đường kính lưu thông của van
• L là chiều dài thân van
• H là chiều cao tổng thể
• W là chiều dài tay gạt thao tác

Nhiều người thường tìm kiếm DN100 là phi bao nhiêu khi chọn van và phụ kiện đường ống. Theo quy đổi thực tế:

• DN100 tương đương phi 114 ngoài ống thép
• Kích thước ren tương ứng 4 inch

4. Cơ chế vận hành của van bi Miha-In DN100

Van bi Miha-In 4” hoạt động theo cơ chế bi xoay bên trong thân van. Khi tay gạt xoay 90°, lỗ xuyên tâm trên bi sẽ thay đổi hướng để đóng hoặc mở dòng chảy. Cấu tạo vận hành chỉnh của van bi Miha-In DN100 gồm:

• Thân van inox SUS 304
• Bi van inox SUS 304
• Gioăng PTFE làm kín
• Tay gạt SUS 201 >> Hiểu thêm SUS 201 là gì

Trong đó:

• Gioăng PTFE giúp tăng độ kín
• Bi inox giúp giảm ăn mòn
• Tay gạt thao tác nhẹ và dễ nhận biết trạng thái vận hành

5. Điểm lưu ý khi chọn van bi Miha-In DN100

Do thuộc nhóm van kích thước lớn, người mua nên kiểm tra kỹ thông số hệ thống trước khi lựa chọn van bi DN100 dòng Miha-In. Một số điểm lưu ý khi chọn mua van bi Miha-In DN100 là:

• Kiểm tra đúng kích thước ren 4”
• Xác định áp lực vận hành của hệ thống
• Chọn đúng vật liệu inox phù hợp lưu chất
• Kiểm tra không gian thao tác tay gạt
• Ưu tiên hàng chính hãng có giấy tờ từ nhà sản xuất van Minh Hòa
