Van góc cứu hỏa Minh Hòa 16K DN65

Van góc cứu hỏa Minh Hòa 16K DN65 là là thiết bị dùng để kết nối nguồn nước với vòi chữa cháy trong các tủ chữa cháy. Nhờ thiết kế chắc chắn và đáp ứng tiêu chuẩn kỹ thuật, van này được sử dụng phổ biến trong nhiều công trình

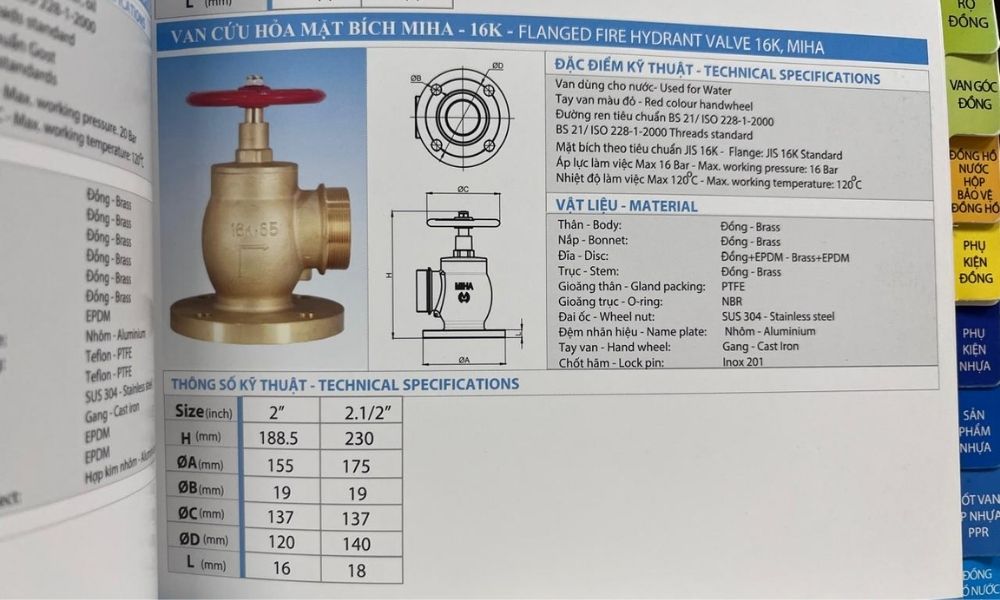

1. Van góc cứu hỏa Minh Hòa 16K DN65 trong catalogue

van góc cứu hỏa Minh Hòa 16K DN65 được giới thiệu với đầy đủ hình ảnh, bản vẽ kỹ thuật và thông số chi tiết. Điều này giúp người dùng dễ dàng nhận biết van góc cứu hỏa Miha 16K DN65 cũng như lựa chọn đúng model khi lắp đặt cho hệ thống PCCC

Một số thông tin cơ bản của van góc cứu hỏa Miha 16K DN65 trong catalogue của nhà sản xuất van Minh Hòa gồm:

• Thuộc dòng van cứu hỏa mặt bích Miha 16K
• Sử dụng cho hệ thống cấp nước chữa cháy trong tòa nhà và nhà xưởng
• Bản vẽ kỹ thuật thể hiện rõ kích thước, vị trí lắp đặt và hướng dòng chảy
• Bảng thông số chi tiết giúp đối chiếu nhanh khi thiết kế hệ thống PCCC

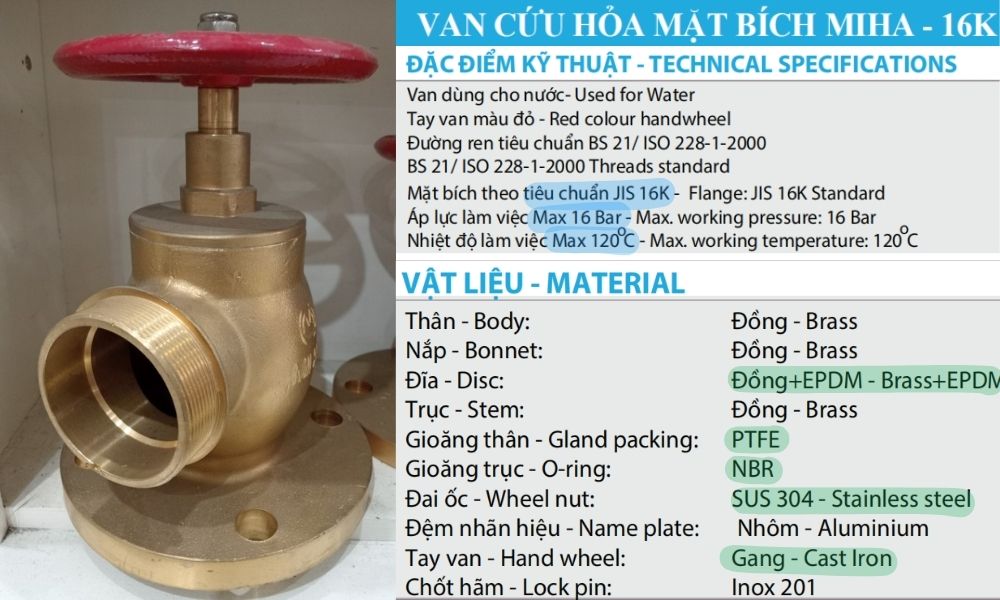

2. Đặc điểm kỹ thuật của van góc cứu hỏa Minh Hòa 16K DN65

Dòng van góc cứu hỏa Minh Hòa 16K DN65 được sản xuất với cấu tạo chắc chắn và vật liệu bền bỉ để đáp ứng yêu cầu của hệ thống phòng cháy chữa cháy. Một số đặc điểm kỹ thuật nổi bật của van góc Miha 16K DN65 gồm:

• Môi chất sử dụng: Nước sạch trong hệ thống chữa cháy
• Tay van: Dạng van tay vặn có vô lăng màu đỏ dễ nhận biết trong tủ PCCC
• Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
• Tiêu chuẩn mặt bích: JIS 16K
• Áp lực làm việc tối đa: 16bar. Để hiểu rõ hơn về thông số này, bạn có thể tham khảo thêm bài viết 16bar là gì và ý nghĩa của đơn vị trong các thiết bị đường ống
• Nhiệt độ làm việc tối đa: Khoảng 120°C

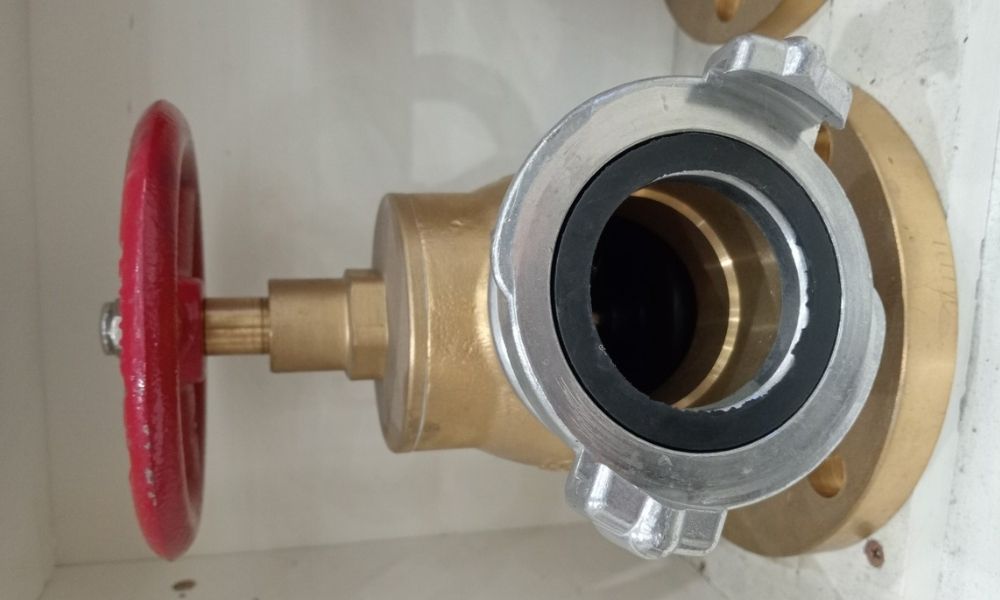

3. Đầu nối của van góc cứu hỏa Minh Hòa 16K DN65

Thiết kế đầu nối là một trong những đặc điểm quan trọng của van góc cứu hỏa Minh Hòa 16K DN65, giúp việc kết nối với hệ thống cấp nước và vòi chữa cháy trở nên thuận tiện. Cấu tạo đầu nối của van góc cứu hỏa Miha 16K DN65 gồm hai dạng:

• Một đầu mặt bích:
  • Kết nối trực tiếp với đường ống cấp nước của hệ thống chữa cháy
  • Sử dụng tiêu chuẩn mặt bích JIS 16K
• Một đầu ren ngoài:
  • Dùng để lắp khớp nối vòi chữa cháy
  • Giúp thao tác lắp vòi nhanh khi xảy ra sự cố

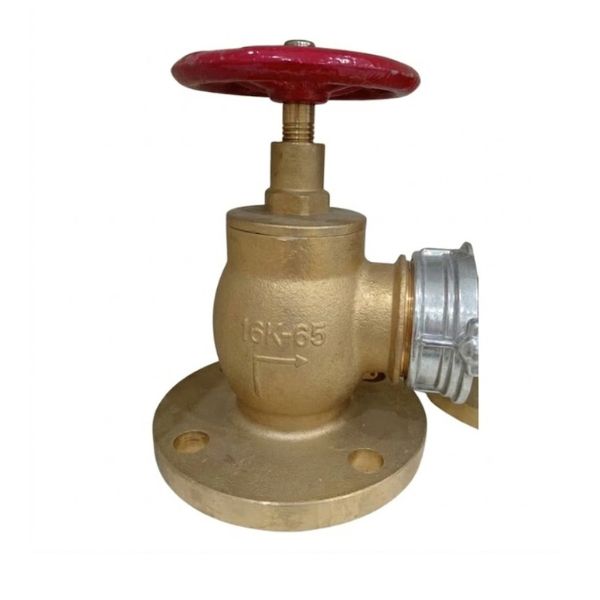

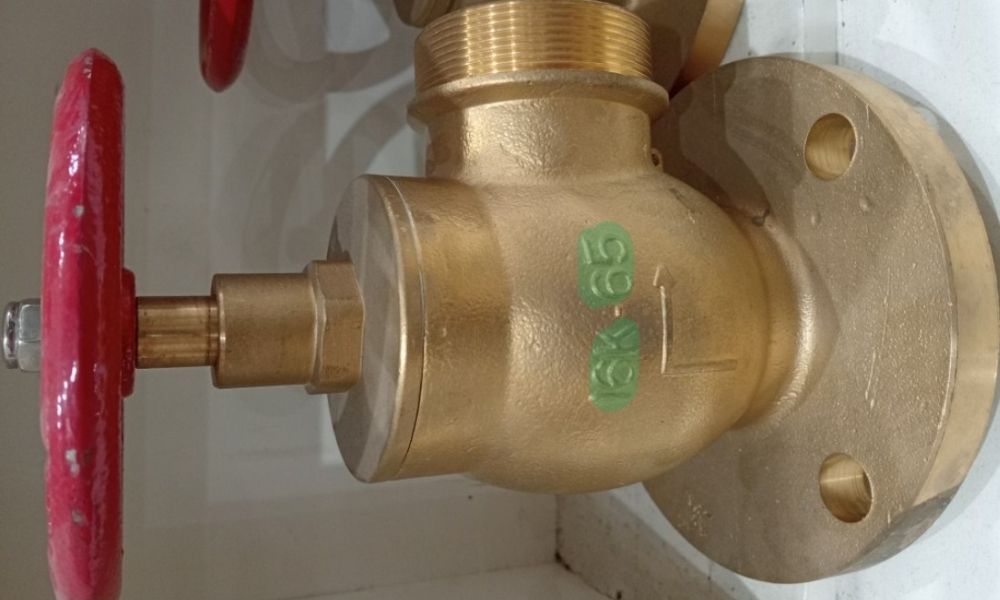

4. Hiểu ký hiệu trên thân van góc cứu hỏa Minh Hòa 16K DN65

Trên thân van góc cứu hỏa Minh Hòa 16K DN65 thường được dập nổi các ký hiệu kỹ thuật quan trọng. Những ký hiệu này giúp người dùng nhanh chóng nhận biết thông số và chiều lắp đặt của van. Các ký hiệu thường thấy trên van cứu hỏa Minh Hòa dòng Miha DN65 gồm:

• 16K:
  • Thể hiện cấp áp lực của van
  • Tương đương áp lực làm việc tối đa 16bar
• 65
  • Là kích thước danh nghĩa của van
  • Tương ứng DN65
• Mũi tên trên thân van
  • Chỉ hướng dòng chảy của nước
  • Giúp lắp đặt đúng chiều hoạt động của van

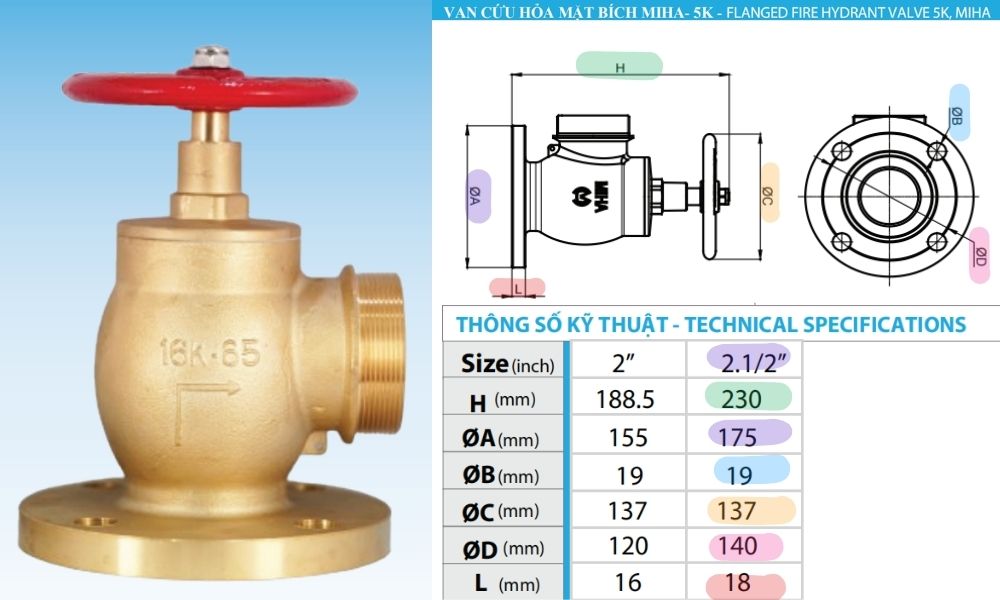

5. Kích thước lắp đặt của van góc cứu hỏa Minh Hòa 16K DN65

Kích thước lắp đặt là thông tin quan trọng khi lựa chọn van góc cứu hỏa Minh Hòa 16K DN65 cho hệ thống PCCC. Các thông số này giúp kỹ sư thiết kế xác định vị trí lắp đặt và khoảng không gian cần thiết trong tủ chữa cháy.

Một số kích thước cơ bản của van góc cứu hỏa Miha 16K DN65 gồm:

• Chiều cao tổng thể (H): 230 mm
• Đường kính mặt bích (ØA): 175 mm
• Đường kính lỗ bulong (ØB): 19 mm
• Đường kính tay vặn (ØC): 137 mm
• Đường kính vòng bulong (ØD): 140 mm
• Độ dày mặt bích (L): 18 mm

Những thông số này giúp việc thiết kế và lắp đặt van góc cứu hỏa Minh Hòa 16K DN65 trong hệ thống chữa cháy trở nên chính xác và thuận tiện hơn
